120 6 Programmieren: Konturen programmieren
6
.2
G
run
dl
a
g
e
n
z
u
de
n B
a
hn
fu
nk
ti
o
n
e
n

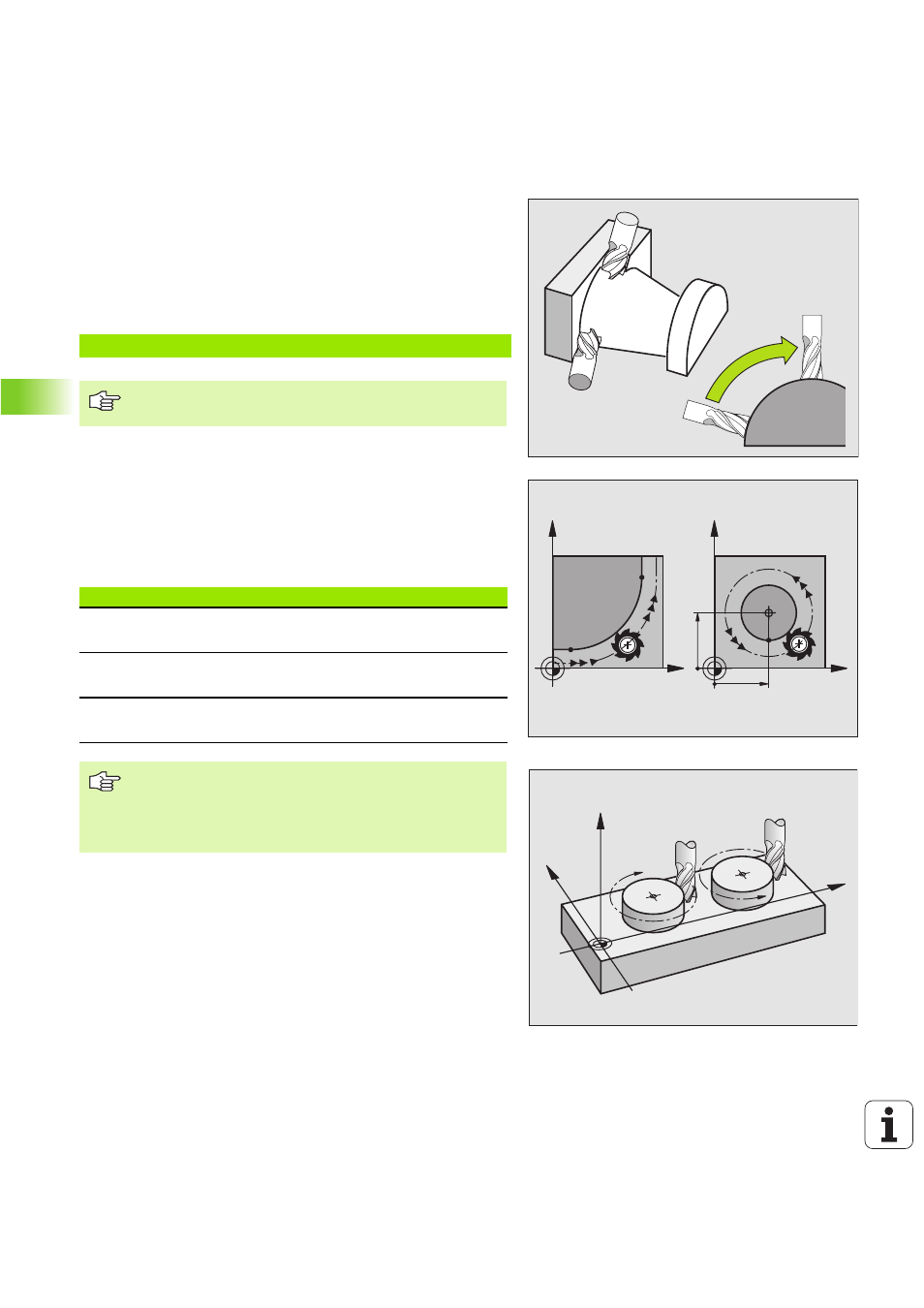

Eingabe von mehr als drei Koordinaten (nicht TNC 410)
Die TNC kann bis zu 5 Achsen gleichzeitig steuern. Bei einer Bearbei-
tung mit 5 Achsen bewegen sich beispielsweise 3 Linear- und 2 Dreh-
achsen gleichzeitig.
Das Bearbeitungs-Programm für eine solche Bearbeitung liefert
gewöhnlich ein CAD-System und kann nicht an der Maschine erstellt
werden.
Beispiel:
Kreise und Kreisbögen
Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen gleichzei-
tig: Das Werkzeug bewegt sich relativ zum Werkstück auf einer Kreis-
bahn. Für Kreisbewegungen können Sie einen Kreismittelpunkt einge-
ben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise in
den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf mit
dem Festlegen der Spindelachse zu definieren:
Drehsinn bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn über folgende Funktionen
ein:
n Drehung im Uhrzeigersinn: G02/G12
n Drehung gegen den Uhrzeigersinn: G03/G13
N G 01 G4 0 X+ 2 0 Y +1 0 Z + 2 A +1 5 C + 6 F 10 0 M 3 *
Eine Bewegung von mehr als 3 Achsen wird von der TNC
grafisch nicht unterstützt.
Spindelachse Hauptebene Kreismittelpunkt
Z (G17) XY, auch
UV, XV, UY I, J
Y (G18) ZX, auch
WU, ZU, WX K, I
X (G19) YZ, auch
VW, YW, VZ J, K
Kreise, die nicht parallel zur Hauptebene liegen, program-
mieren Sie auch mit der Funktion „Bearbeitungsebene
schwenken“ (siehe „BEARBEITUNGSEBENE (Zyklus
G80, nicht TNC 410)”, Seite 306), oder mit Q-Parametern
(siehe „Prinzip und Funktionsübersicht”, Seite 332).
X
Y
X
Y
I
J
G02/G
12
G03/G
13
X
Z
Y
