HEIDENHAIN TNC 410, TNC 426, TNC 430 139
6
.5
B
a
h
nbe
w
e
g
ung
e
n
–
P
o
la
rk
oor
di
n
a
te
n
6.5 Bahnbewegungen –
Polarkoordinaten
Übersicht der Bahnfunktionen mit
Polarkoordinaten
Mit Polarkoordinaten legen Sie eine Position über einen Winkel H und
einen Abstand R zu einem zuvor definierten Pol I, J fest (siehe „Fest-
legen von Pol und Winkel-Bezugsachse”, Seite 40).
Polarkoordinaten setzen Sie vorteilhaft ein bei:
n Positionen auf Kreisbögen
n Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen

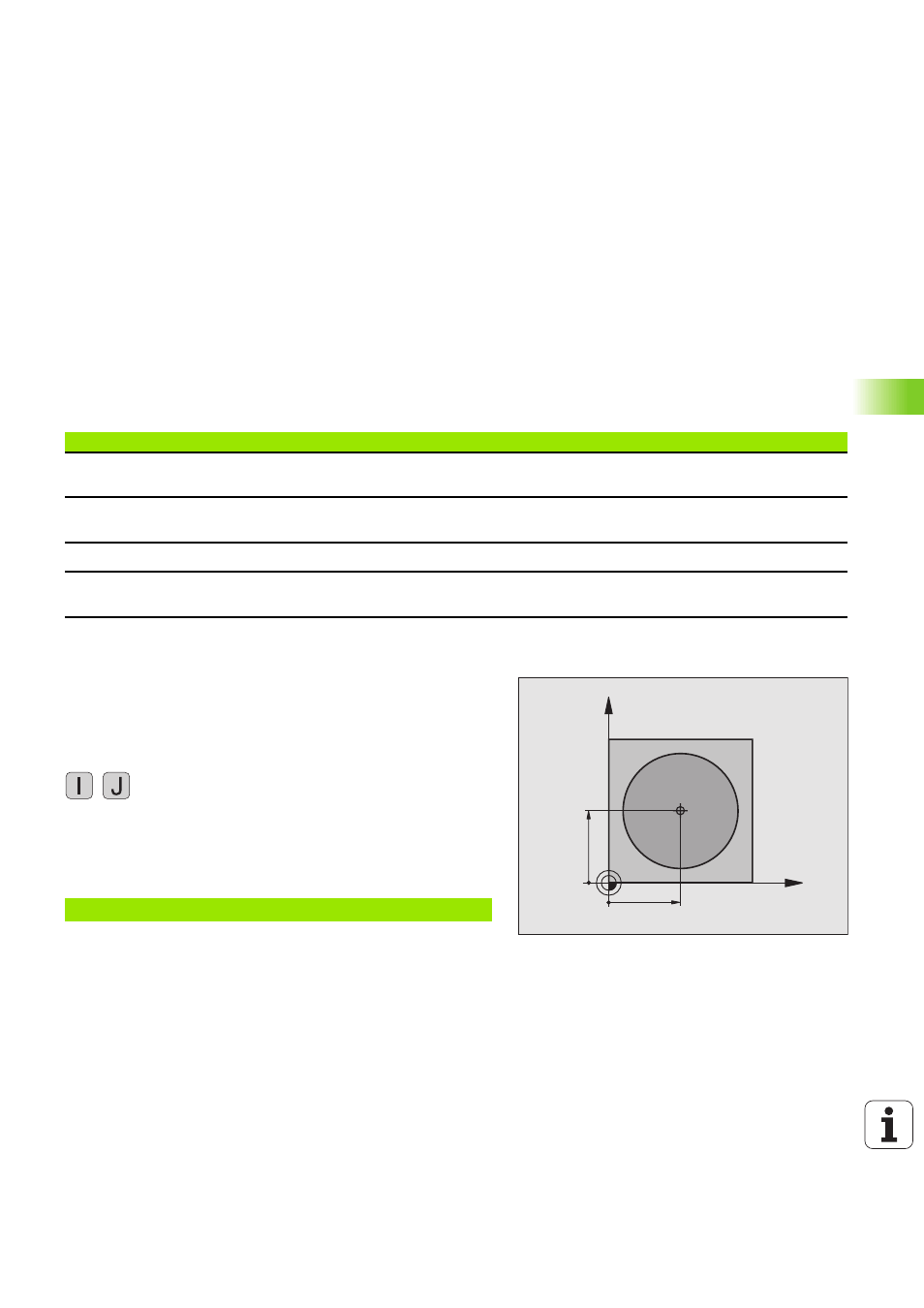

Polarkoordinaten-Ursprung: Pol I, J
Den Pol I, J können Sie an beliebigen Stellen im Bearbeitungs-Pro-
gramm festlegen, bevor Sie Positionen durch Polarkoordinaten ange-
ben. Gehen Sie beim Festlegen des Pols vor, wie beim Programmie-
ren des Kreismittelpunkts.
Programmierung
U U U U Rechtwinklige Koordinaten für den Pol eingeben oder
um die zuletzt programmierte Position zu überneh-
men: G29 eingeben. Den Pol festlegen, bevor Sie
Polarkoordinaten programmieren. Pol nur in recht-
winkligen Koordinaten programmieren. Der Pol ist
solange wirksam, bis Sie einen neuen Pol festlegen.
NC-Beispielsätze
Werkzeug-Bewegung Funktion Erforderliche Eingaben
Gerade im Vorschub
Gerade im Eilgang G10
G11 Polarradius, Polarwinkel des Geraden-Endpunkts
Kreisbahn im Uhrzeigersinn
Kreisbahn im Gegen-Uhrzeigersinn G12
G13 Polarwinkel des Kreisendpunkts
Kreisbahn entsprechend aktiver Drehrichtung G15 Polarwinkel des Kreisendpunkts
Kreisbahn mit tangentialem Anschluss an vorherge-
hendes Konturelement G16 Polarradius, Polarwinkel des Kreisendpunkts
N 1 20 I+ 4 5 J +4 5 *
X
Y
X=I
Y=J
