296 8 Programmieren: Zyklen
8
.9
Zy
k
le
n
z
u
r
K
oor
di
n
a
te
n-
U
m
re
c
hnu
ng

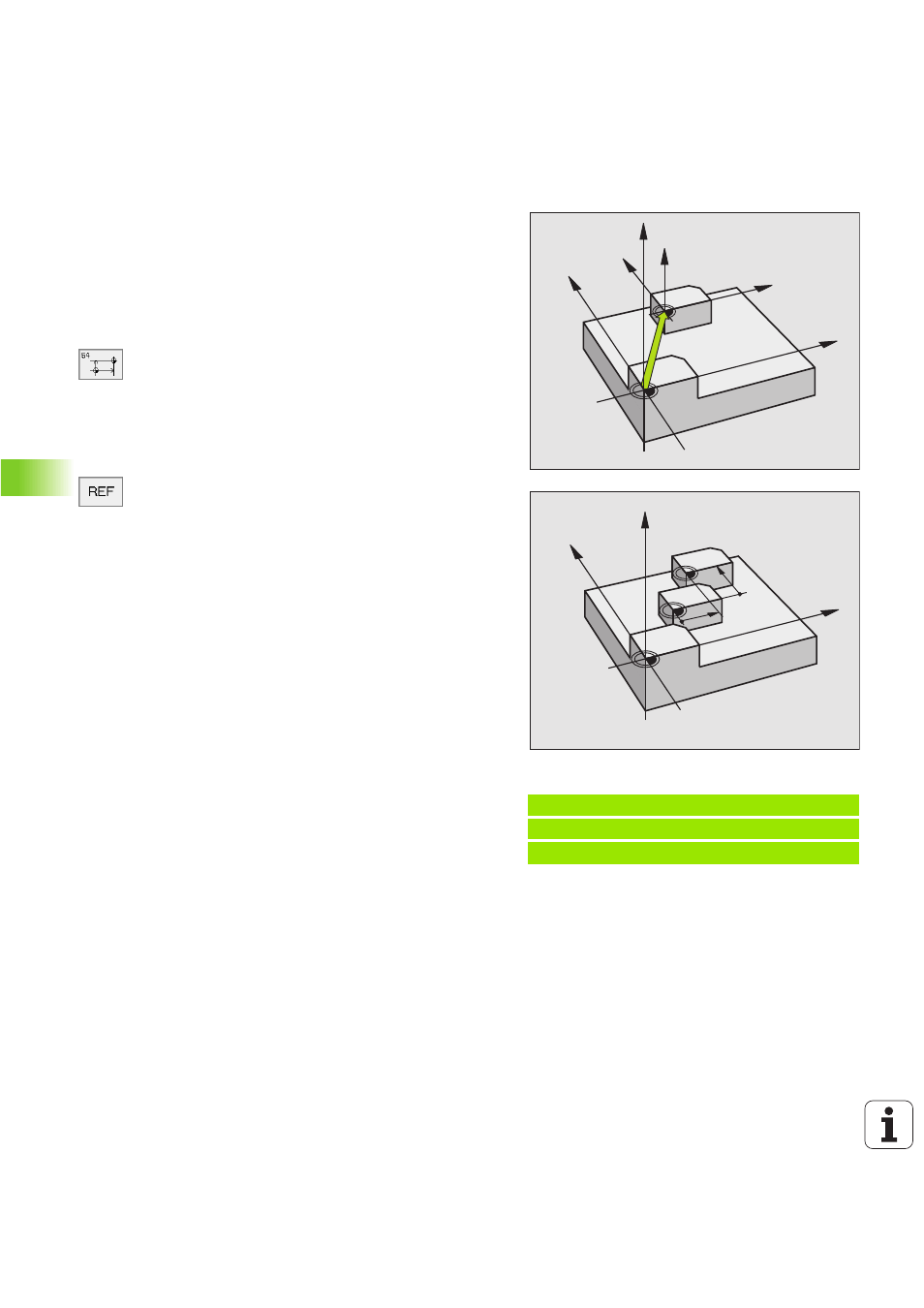

NULLPUNKT-Verschiebung (Zyklus G54)
Mit der NULLPUNKT-VERSCHIEBUNG können Sie Bearbeitungen an
beliebigen Stellen des Werkstücks wiederholen.
Wirkung
Nach einer Zyklus-Definition NULLPUNKT-VERSCHIEBUNG beziehen
sich alle Koordinaten-Eingaben auf den neuen Nullpunkt. Die Verschie-
bung in jeder Achse zeigt die TNC in der zusätzlichen Status-Anzeige
an. Die Eingabe von Drehachsen ist auch erlaubt.
U U U U Verschiebung : Koordinaten des neuen Nullpunkts ein-
geben; Absolutwerte beziehen sich auf den Werk-
stück-Nullpunkt, der durch das Bezugspunkt-Setzen
festgelegt ist; Inkrementalwerte beziehen sich immer
auf den zuletzt gültigen Nullpunkt – dieser kann
bereits verschoben sein
Zusätzlich bei TNC 410:
U U U U REF : Softkey REF drücken, dann bezieht sich der pro-
grammierte Nullpunkt auf den Maschinen-Nullpunkt.
Die TNC kennzeichnet in diesem Fall den ersten
Zyklus-Satz mit REF
Rücksetzen
Die Nullpunkt-Verschiebung mit den Koordinatenwerten X=0, Y=0 und
Z=0 hebt eine Nullpunkt-Verschiebung wieder auf.
Grafik (nicht TNC 410)
Wenn Sie nach einer Nullpunkt-Verschiebung eine neues Rohteil pro-
grammieren, können Sie über den Maschinen-Parameter 7310 ent-
scheiden, ob sich das Rohteil auf den neuen oder alten Nullpunkt
beziehen soll. Bei der Bearbeitung mehrerer Teile kann die TNC
dadurch jedes Teil einzeln grafisch darstellen.
Status-Anzeigen
n Die große Positions-Anzeige bezieht sich auf den aktiven (verscho-
benen) Nullpunkt
n
Alle in der zusätzlichen Status-Anzeige angezeigte Koordinaten
(Positionen, Nullpunkte) beziehen sich auf den manuell gesetzten
Bezugspunkt
Beispiel: NC-Sätze
N 72 G5 4 G 9 0 X +2 5 Y - 12 , 5 Z +1 0 0 *
. ..
N 78 G5 4 G 9 0 R EF X+ 2 5 Y -1 2 ,5 Z+ 1 00 *
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
