HEIDENHAIN TNC 410, TNC 426, TNC 430 299
8
.9
Zy
k
le
n
z
u
r
K
oor
di
n
a
te
n-
U
m
re
c
hnu
ng

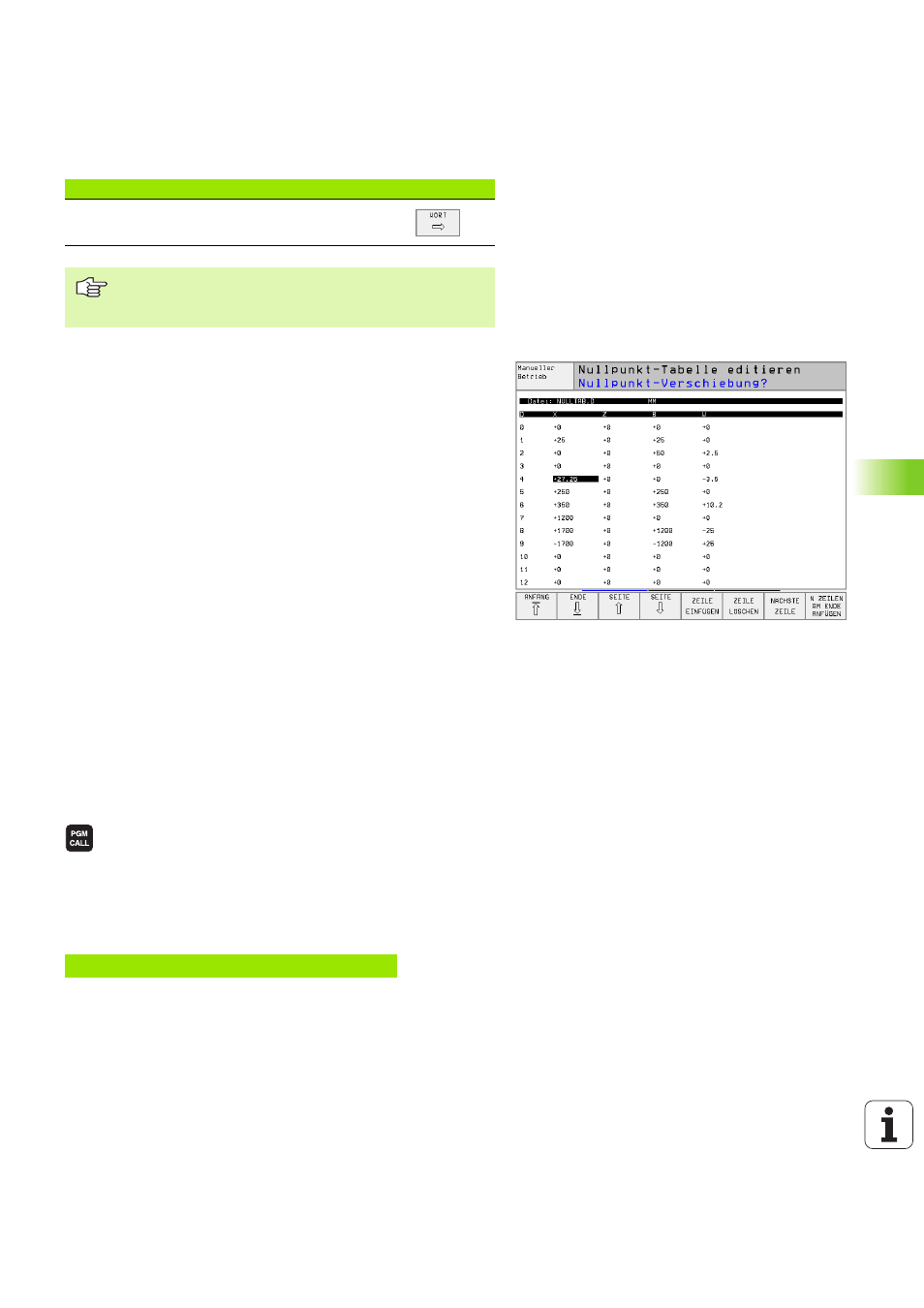

Nullpunkt-Tabelle konfigurieren (nicht TNC 410)
Auf der zweiten und dritten Softkeyleiste können Sie für jede Null-
punkt-Tabelle die Achsen festlegen, für die Sie Nullpunkte definieren
wollen. Standardmäßig sind alle Achsen aktiv. Wenn Sie eine Achse
aussperren wollen, dann setzen Sie den entsprechenden Achs-Soft-
key auf AUS. Die TNC löscht dann die zugehörige Spalte in der Null-
punkt-Tabelle.
Wenn Sie zu einer aktiven Achse keinen Nullpunkt definieren wollen,
drücken Sie die Taste NO ENT. Die TNC trägt dann einen Bindestrich
in die entsprechende Spalte ein.
Nullpunkt-Tabelle verlassen
In der Datei-Verwaltung anderen Datei-Typ anzeigen lassen und
gewünschte Datei wählen.
Status-Anzeigen
Wenn sich Nullpunkte aus der Tabelle auf den Maschinen-Nullpunkt
beziehen, dann
n bezieht sich die große Positions-Anzeige auf den aktiven (verscho-
benen) Nullpunkt
n
beziehen sich alle in der zusätzlichen Status-Anzeige angezeigten
Koordinaten (Positionen, Nullpunkte) auf den Maschinen-Nullpunkt,
wobei die TNC den manuell gesetzten Bezugspunkt mit einrechnet
Nullpunkt-Tabelle für den Programmlauf aktivieren TNC 410
Bei der TNC 410 verwenden Sie im NC-Programm die Funktion
%:TAB: um die Nullpunkt-Tabelle zu wählen, aus der die TNC die Null-
punkte entnehmen soll:
U U U U Funktion zum Programm-Aufruf wählen: Taste PGM
CALL drücken
U U U U Softkey NULLPUNKT TABELLE drücken
U U U U Name der Nullpunkt-Tabelle eingeben, mit Taste END
bestätigen
NC-Beispielsatz:
Nullpunkt-Tabelle für den Programmlauf aktivieren TNC 426,
TNC 430
Bei der TNC 426, TNC 430 müssen Sie in einer Programmlauf-
Betriebsart die Nullpunkt-Tabelle manuell aktivieren:
Hellfeld eine Spalte nach rechts (nur TNC 410)
Mit der Funktion „Istwert übernehmen“ speichert die
TNC die Positionen der Achse ab, die im Tabellen-Kopf
über dem Markierungsfeld steht (nicht TNC 410).
Funktion Softkey
N 7 2 % :T A B: “N A ME N “*
