HEIDENHAIN TNC 410, TNC 426, TNC 430 129
6
.4
B
a
hnb
e
w
e
gun
ge
n
–
r
e
c
h
tw
in
k
li
g
e
K
oor
di
n
a
te
n

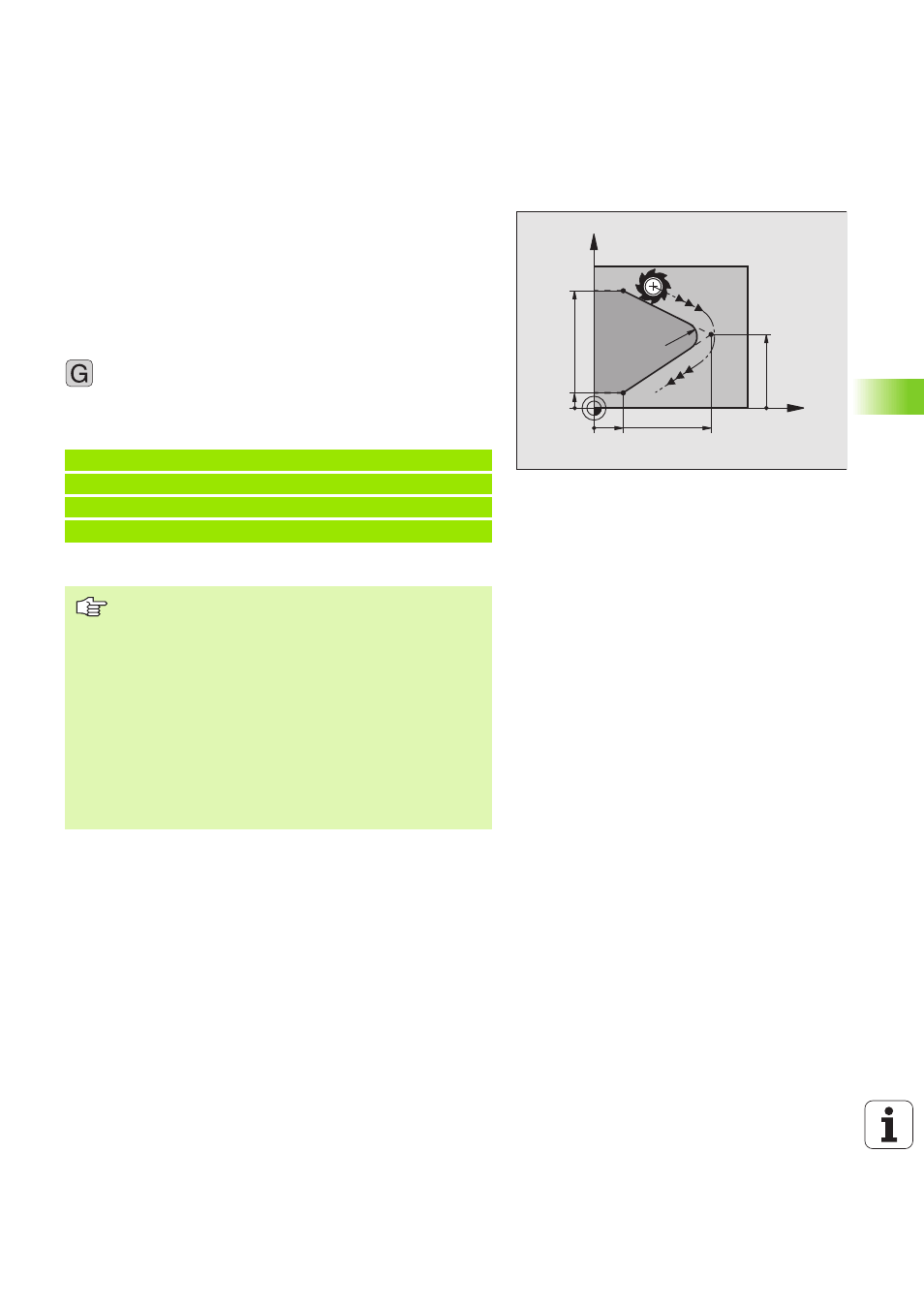

Ecken-Runden G25
Die Funktion G25 rundet Kontur-Ecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das vorherge-
gangene als auch an das nachfolgende Konturelement tangential
anschließt.
Der Rundungskreis muss mit dem aufgerufenen Werkzeug ausführbar
sein.
Programmierung
U U U U Rundungs-Radius: Radius des Kreisbogens
Falls nötig:
U U U U Vorschub F (wirkt nur im G25-Satz)
NC-Beispielsätze
N 5 0 G 01 G4 1 X + 10 Y+ 4 0 F 30 0 M 3 *
N 6 0 X +4 0 Y + 25 *
N 7 0 G 25 R5 F1 0 0 *
N 8 0 X +1 0 Y + 5 *
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in der das
Ecken-Runden ausgeführt wird. Wenn Sie die Kontur
ohne Werkzeug-Radiuskorrektur bearbeiten, dann müs-
sen Sie beide Koordinaten der Bearbeitungsebene pro-
grammieren.
Der Eckpunkt wird nicht angefahren.
Ein im G25-Satz programmierter Vorschub wirkt nur in die-
sem G25-Satz. Danach ist wieder der vor dem G25-Satz
programmierte Vorschub gültig.
Ein G25-Satz lässt sich auch zum weichen Anfahren an die
Kontur nutzen, siehe „Tangential An- und Wegfahren”,
Seite 124.
X
Y
40
40
R5
5
10
25
25
