368 11 Programm-Test und Programmlauf
11
.1
G
ra
fik
e
n
Darstellung in 3 Ebenen

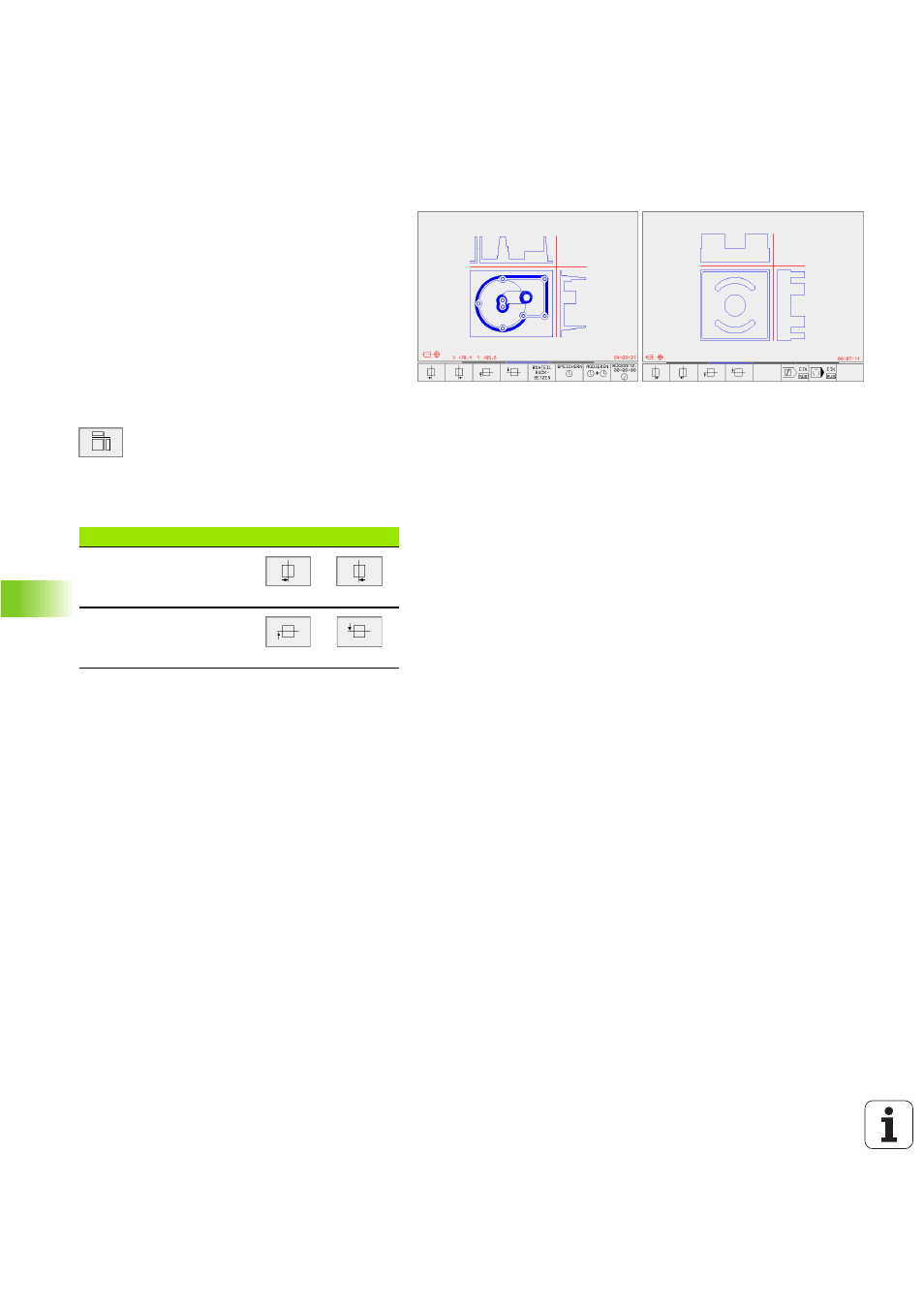

Die Darstellung zeigt eine Draufsicht mit 2 Schnit-
ten, ähnlich einer technischen Zeichnung. Ein Sym-
bol links unter der Grafik gibt an, ob die Darstellung
der Projektionsmethode 1 oder der Projektionsme-
thode 2 nach DIN 6, Teil 1 entspricht (über MP7310
wählbar).
Bei der Darstellung in 3 Ebenen stehen Funktionen
zur Ausschnitts-Vergrößerung zur Verfügung (nicht
TNC 410), siehe „Ausschnitts-Vergrößerung”, Seite
369.
Zusätzlich können Sie die Schnittebene über Soft-
keys verschieben:
U U U U Darstellung in 3 Ebenen mit Softkey
wählen
U U U U Schalten Sie die Softkey-Leiste um,
bis die TNC folgende Softkeys
zeigt:
Die Lage der Schnittebene ist während des Ver-
schiebens am Bildschirm sichtbar.
Koordinaten der Schnittlinie (nicht TNC 410)
Die TNC blendet die Koordinaten der Schnittlinie,
bezogen auf den Werkstück-Nullpunkt unten im
Grafik-Fenster ein. Angezeigt werden nur Koordina-
ten in der Bearbeitungsebene. Diese Funktion akti-
vieren Sie mit Maschinen-Parameter 7310.
Funktion Softkeys
Vertikale Schnittebene
nach rechts oder links
verschieben
Horizontale Schnittebene
nach oben oder unten
verschieben
