190
8 Programmieren: Zyklen
8
.3
Zy
k
le
n
z
u
m
B
ohr
e
n
, G
e
w
inde
bohr
e
n
u
nd G
e
w
inde
fr
ä
s
e
n

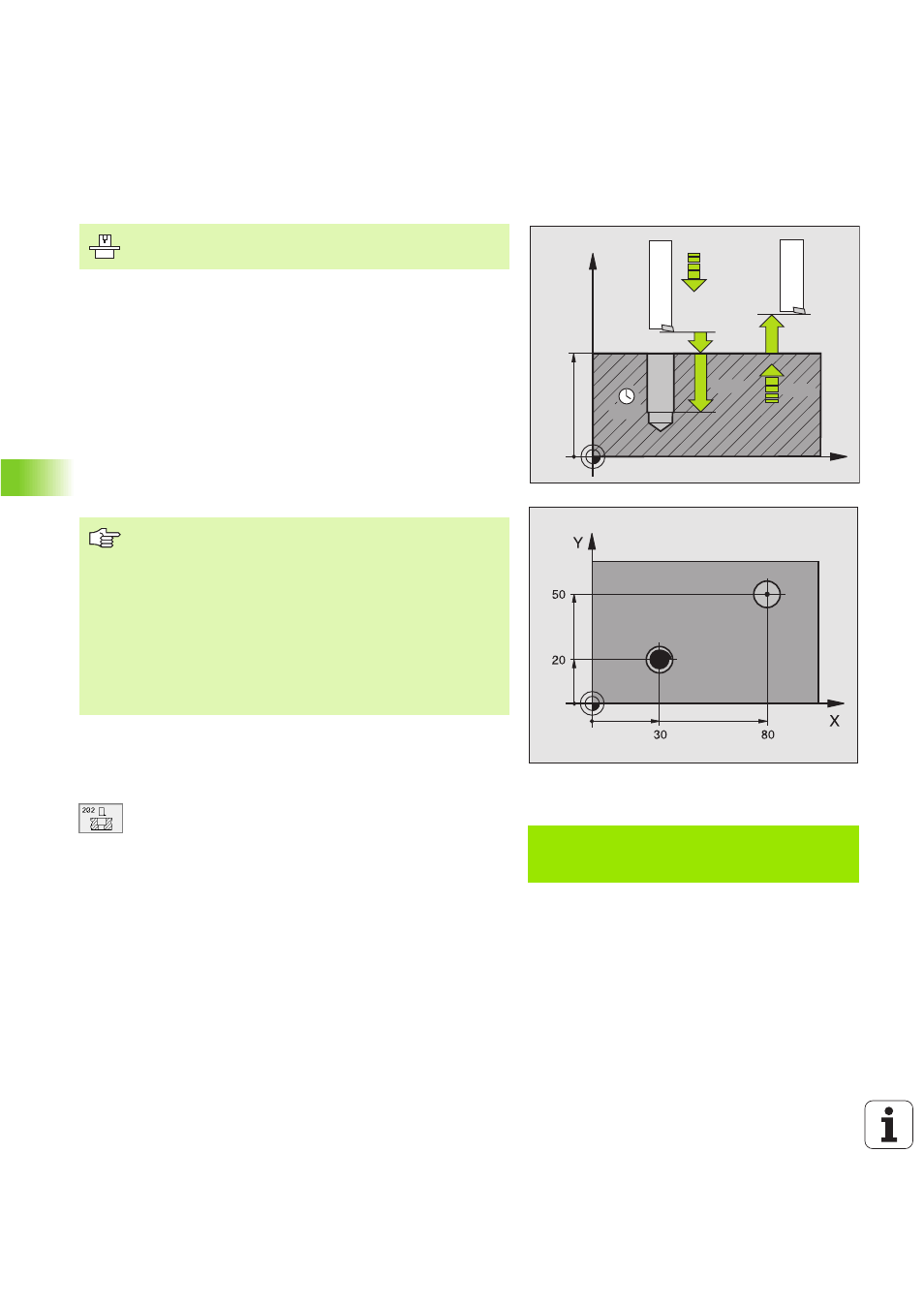

AUSDREHEN (Zyklus G202)
1
Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
auf den Sicherheits-Abstand über der Werkstück-Oberfläche
2
Das Werkzeug bohrt mit dem Bohrvorschub bis zur Tiefe
3
Am Bohrungsgrund verweilt das Werkzeug – falls eingegeben –
mit laufender Spindel zum Freischneiden
4
Anschließend führt die TNC eine Spindel-Orientierung auf die
0°-Position durch
5
Falls Freifahren gewählt ist, fährt die TNC in der eingegebenen
Richtung 0,2 mm (fester Wert) frei
6
Anschließend fährt die TNC das Werkzeug im Vorschub Rückzug
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
Eilgang auf den 2. Sicherheits-Abstand. Wenn Q214=0 erfolgt der
Rückzug an der Bohrungswand
U
U
U
U
Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche
U
U
U
U
Tiefe
Q201 (inkremental): Abstand Werkstück-Ober-
fläche – Bohrungsgrund
U
U
U
U
Vorschub Tiefenzustellung
Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Ausdrehen in mm/min
U
U
U
U
Verweilzeit unten
Q211: Zeit in Sekunden, in der das
Werkzeug am Bohrungsgrund verweilt
U
U
U
U
Vorschub Rückzug
Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren aus der Bohrung in
mm/min. Wenn Sie Q208=0 eingeben, dann gilt Vor-
schub Tiefenzustellung
U
U
U
U
Koord. Werkstück-Oberfläche
Q203 (absolut): Koordi-
nate Werkstück-Oberfläche
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Maschine und TNC müssen vom Maschinenhersteller für
den Zyklus G202 vorbereitet sein.
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40 programmie-
ren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Die TNC stellt am Zyklus-Ende den Kühlmittel- und Spin-
delzustand wieder her, der vor dem Zyklus-Aufruf aktiv
war.
Beispiel: NC-Satz
N 90 G2 0 2 Q 20 0 =2 Q2 0 1= - 20 Q2 0 6= 1 50
Q2 1 1= 0 Q 2 08 = 30 0 00 Q2 0 3= + 0 Q 20 4 =5 0
Q2 1 4= 0 Q 3 36 = 0 *
