8.9 Zyklen zur Koordinaten-
Umrechnung
Übersicht
Mit Koordinaten-Umrechnungen kann die TNC eine einmal program-
mierte Kontur an verschiedenen Stellen des Werkstücks mit veränder-
ter Lage und Größe ausführen. Die TNC stellt folgende Koordinaten-
Umrechnungszyklen zur Verfügung:
Wirksamkeit der Koordinaten-Umrechnungen
Beginn der Wirksamkeit: Eine Koordinaten-Umrechnung wird ab ihrer
Definition wirksam – wird also nicht aufgerufen. Sie wirkt so lange, bis
sie rückgesetzt oder neu definiert wird.
Koordinaten-Umrechnung rücksetzen:
n
Zyklus mit Werten für das Grundverhalten erneut definieren, z.B.
Maßfaktor 1,0
n Zusatzfunktionen M02, M30 oder den Satz N999999 %... ausführen
(abhängig von Maschinen-Parameter 7300)
n Neues Programm wählen
n Zusatzfunktion M142 Modale Programminformationen löschen pro-
grammieren

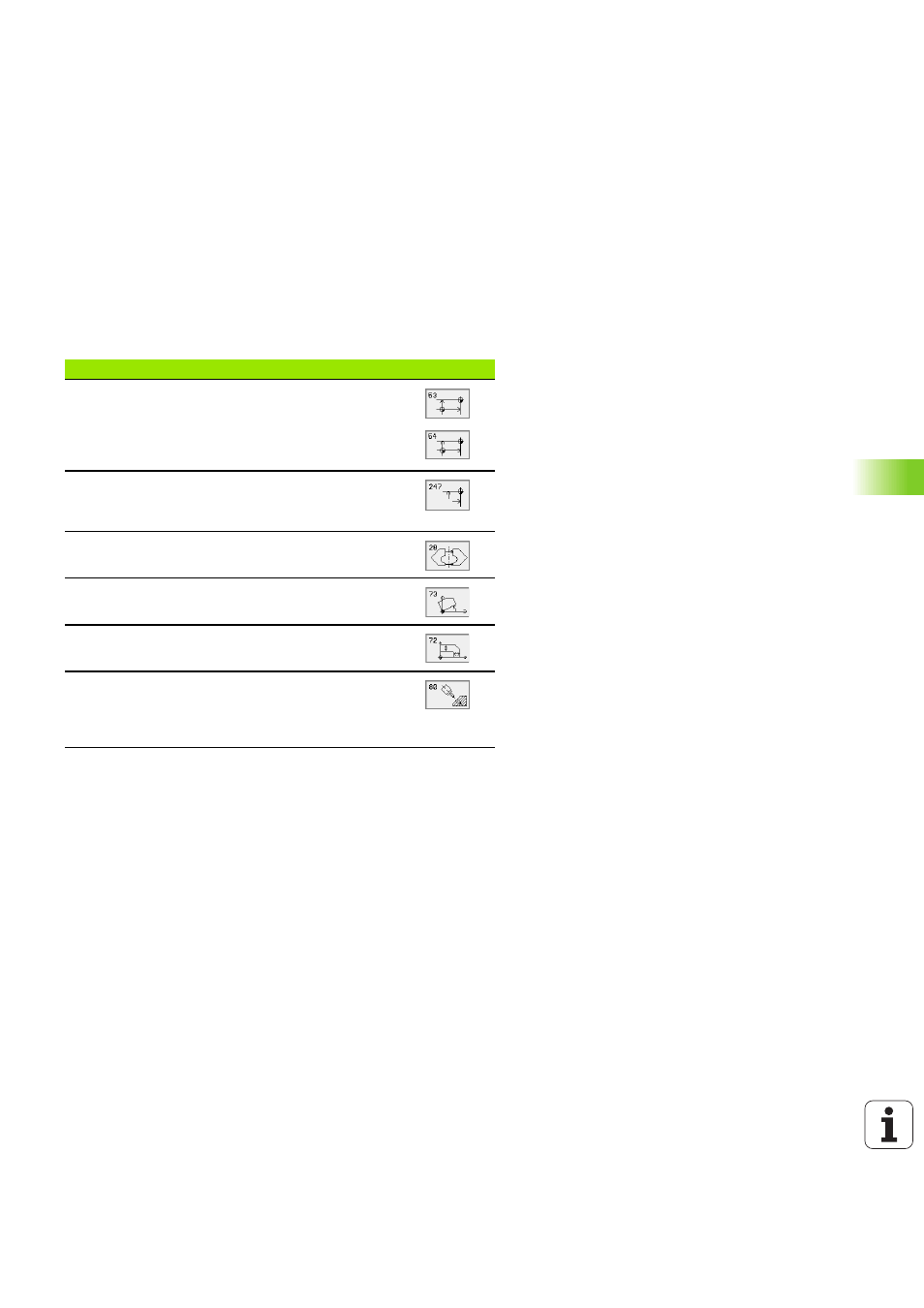

Zyklus Softkey
G53/G54 NULLPUNKT
Konturen verschieben direkt im Programm oder aus
Nullpunkt-Tabellen
G247 BEZUGSPUNKT SETZEN
Bezugspunkt während des Programmlaufs setzen
(nicht TNC 410)
G28 SPIEGELN
Konturen spiegeln
G73 DREHUNG
Konturen in der Bearbeitungsebene drehen
G72 MASSFAKTOR
Konturen verkleinern oder vergrößern
G80 BEARBEITUNGSEBENE
Bearbeitungen im geschwenkten Koordinatensystem
durchführen für Maschinen mit Schwenkköpfen
und/oder Drehtischen (nicht TNC 410)
