GEWINDEFRAESEN (Zyklus G262,
nicht TNC 410)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
auf den eingegebenen Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Das Werkzeug fährt mit dem programmierten Vorschub Vorposi-
tionieren auf die Startebene, die sich aus dem Vorzeichen der
Gewindesteigung, der Fräsart und der Anzahl der Gänge zum
Nachsetzten ergibt
3 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe-
gung an den Gewindenenndurchmesser. Dabei wird vor der Helix-
Anfahrbewegung noch eine Ausgleichsbewegung in der Werk-
zeugachse durchgeführt, um mit der Gewindebahn auf der pro-
grammierten Startebene zu beginnen
4 Abhängig vom Parameter Nachsetzen fräst das Werkzeug das
Gewinde in einer, in mehreren versetzten oder in einer kontinuier-
lichen Schraubenlinienbewegung
5 Danach fährt das Werkzeug tangential von der Kontur zurück zum
Startpunkt in der Bearbeitungsebene
6 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den 2.
Sicherheits-Abstand

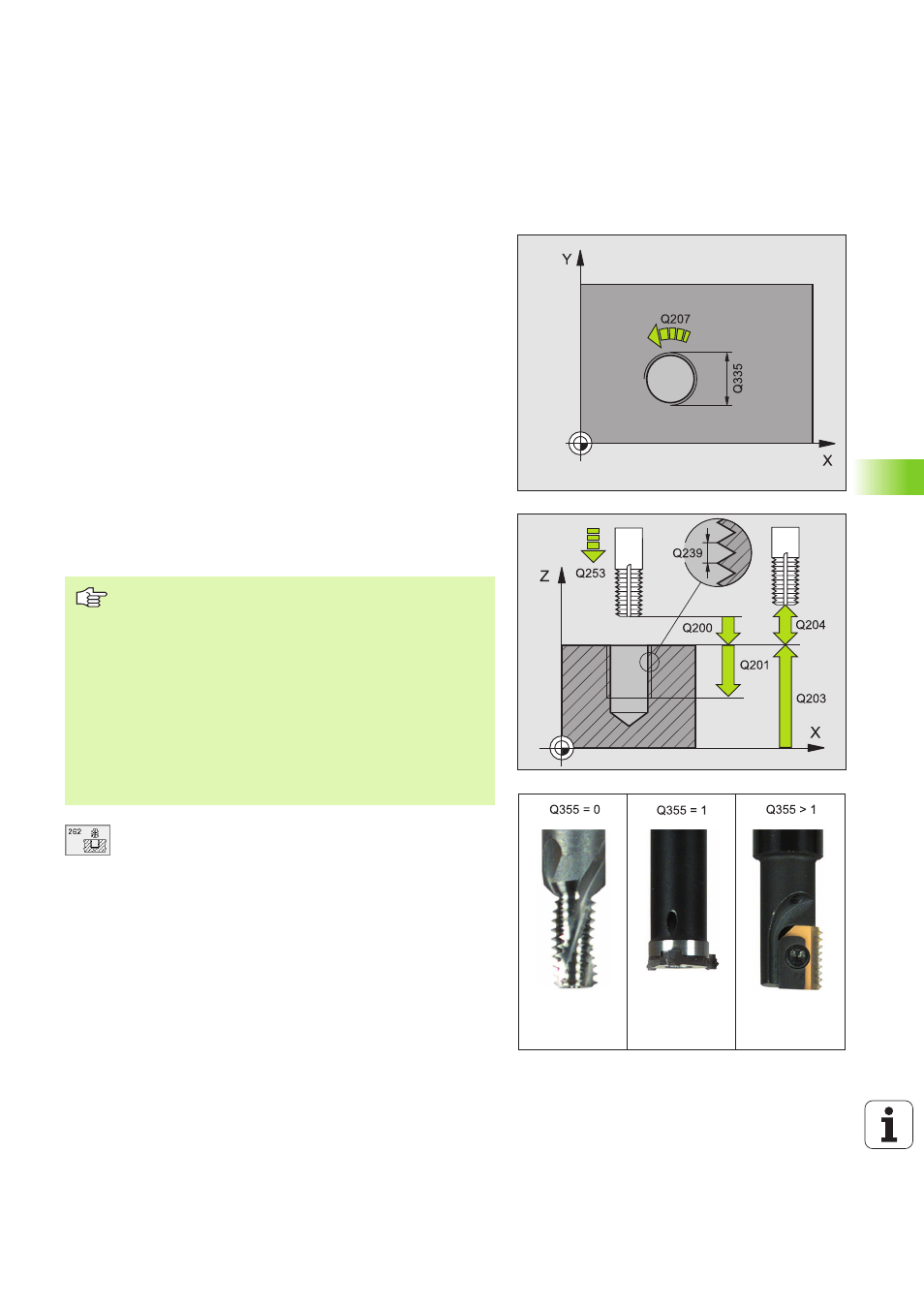

U U U U Soll-Durchmesser Q335: Gewindenenndurchmesser
U U U U Gewindesteigung Q239: Steigung des Gewindes. Das
Vorzeichen legt Rechts- oder Linksgewinde fest:
+= Rechtsgewinde
– = Linksgewinde
U U U U Gewindetiefe Q201 (inkremental): Abstand zwischen
Werkstück-Oberfläche und Gewindegrund
U U U U Nachsetzen Q355: Anzahl der Gewindegänge um die
das Werkzeug versetzt wird, siehe Bild rechts unten
0 = eine 360° Schraubenlinie auf die Gewindetiefe
1 = kontinuierliche Schraubenlinie auf der gesamten
Gewindelänge
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40 programmie-
ren.
Das Vorzeichen des Zyklusparameters Gewindetiefe legt
die Arbeitsrichtung fest. Wenn Sie die Gewindetiefe = 0
programmieren, dann führt die TNC den Zyklus nicht aus.
Die Anfahrbewegung an den Gewindenenndurchmesser
erfolgt im Halbkreis von der Mitte aus. Ist der Werkzeug-
durchmesser und die 4fache Steigung kleiner als der
Gewindenenndurchmesser wird eine seitliche Vorpositio-
nierung ausgeführt.
