192 8 Programmieren: Zyklen
8
.3
Zy
k
le
n
z
u
m
B
ohr
e
n
, G
e
w
inde
bohr
e
n
u
nd G
e
w
inde
fr
ä
s
e
n

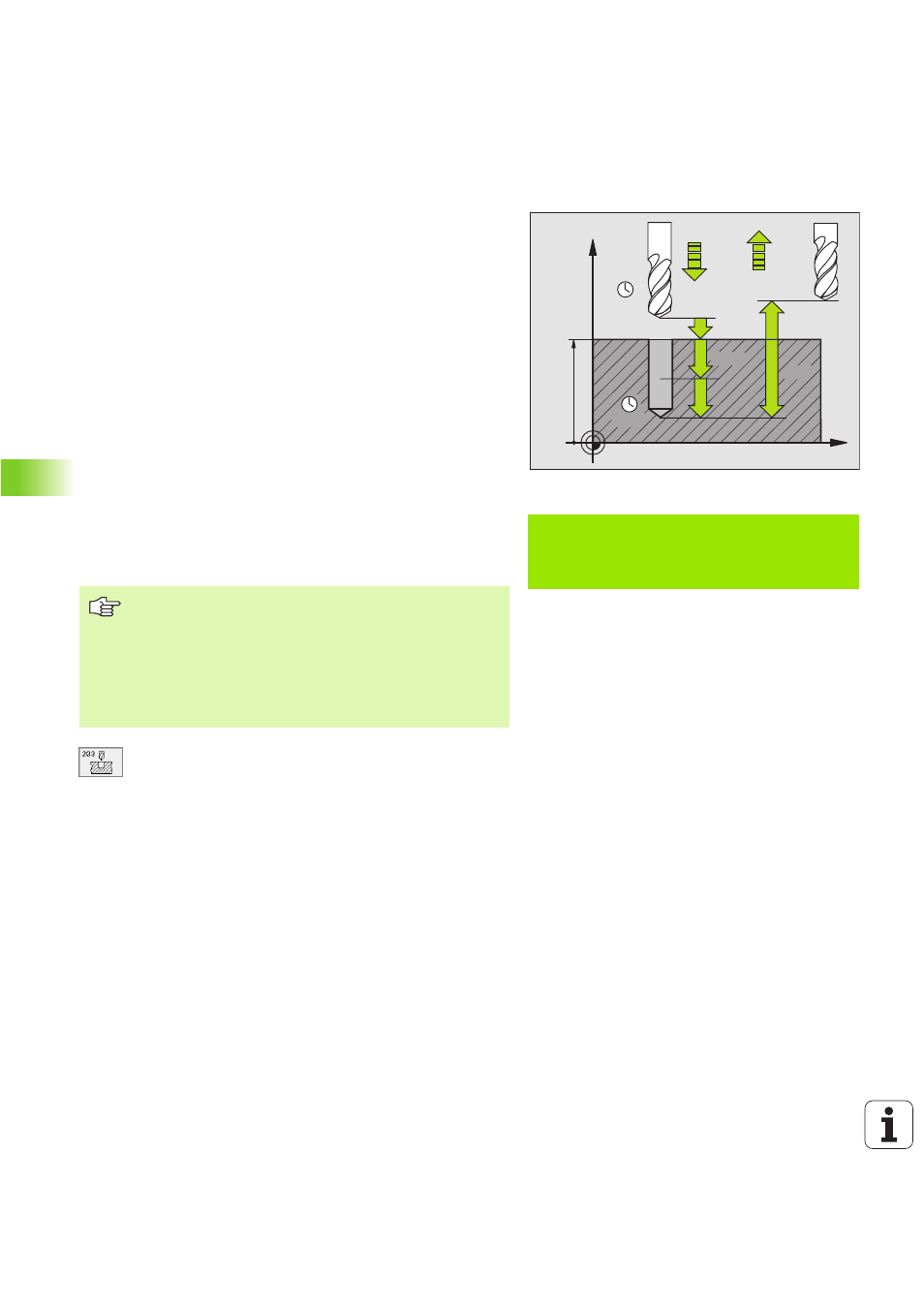

UNIVERSAL-BOHREN (Zyklus G203)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
auf den eingegebenen Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Das Werkzeug bohrt mit dem eingegebenen Vorschub F bis zur
ersten Zustell-Tiefe
3 Falls Spanbruch eingegeben, fährt die TNC das Werkzeug um den
eingegebenen Rückzugswert (bei TNC 410: um den Sicherheits-
Abstand) zurück. Wenn Sie ohne Spanbruch arbeiten, dann fährt
die TNC das Werkzeug mit dem Vorschub Rückzug auf den Sicher-
heits-Abstand zurück, verweilt dort – falls eingegeben – und fährt
anschließend wieder im Eilgang bis auf Sicherheits-Abstand über
die erste Zustell-Tiefe
4 Anschließend bohrt das Werkzeug mit Vorschub um eine weitere
Zustell-Tiefe. Die Zustell-Tiefe verringert sich mit jeder Zustellung
um den Abnahmebetrag – falls eingegeben
5 Die TNC wiederholt diesen Ablauf (2-4), bis die Bohrtiefe erreicht
ist
6 Am Bohrungsgrund verweilt das Werkzeug – falls eingegeben –
zum Freischneiden und wird nach der Verweilzeit mit dem Vor-
schub Rückzug auf den Sicherheits-Abstand zurückgezogen. Falls
Sie einen 2. Sicherheits-Abstand eingegeben haben, fährt die TNC
das Werkzeug mit Eilgang dorthin
U U U U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche
U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober-
fläche – Bohrungsgrund (Spitze des Bohrkegels)
U U U U Vorschub Tiefenzustellung Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Bohren in mm/min
U U U U Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
n Zustell-Tiefe und Tiefe gleich sind
n die Zustell-Tiefe größer als die Tiefe ist
U U U U Verweilzeit oben Q210: Zeit in Sekunden, die das
Werkzeug auf Sicherheits-Abstand verweilt, nach-
dem es die TNC zum Entspanen aus der Bohrung her-
ausgefahren hat
Beispiel: NC-Satz
N 10 G2 0 3 Q 20 0 =2 Q2 0 1= - 20 Q2 0 6= 1 50
Q2 0 2= 5 Q 2 10 = 0 Q 20 3 =+ 2 0 Q 20 4 =5 0
Q2 1 2= 0 .2 Q2 1 3= 3 Q 2 05 = 3 Q 21 1 =0 . 25
Q2 0 8= 5 00 Q2 5 6= 0 .2 *
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40 programmie-
ren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
