HEIDENHAIN TNC 410, TNC 426, TNC 430
367
11
.1
G
ra
fik
e
n
Einschränkung während des Programmlaufs
Die Bearbeitung läßt sich nicht gleichzeitig grafisch
darstellen, wenn der Rechner der TNC durch kompli-
zierte Bearbeitungsaufgaben oder großflächige
Bearbeitungen bereits ausgelastet ist. Beispiel:
Abzeilen über das ganze Rohteil mit großem Werk-
zeug. Die TNC führt die Grafik nicht mehr fort und
blendet den Text ERROR im Grafik-Fenster ein. Die
Bearbeitung wird jedoch weiter ausgeführt.

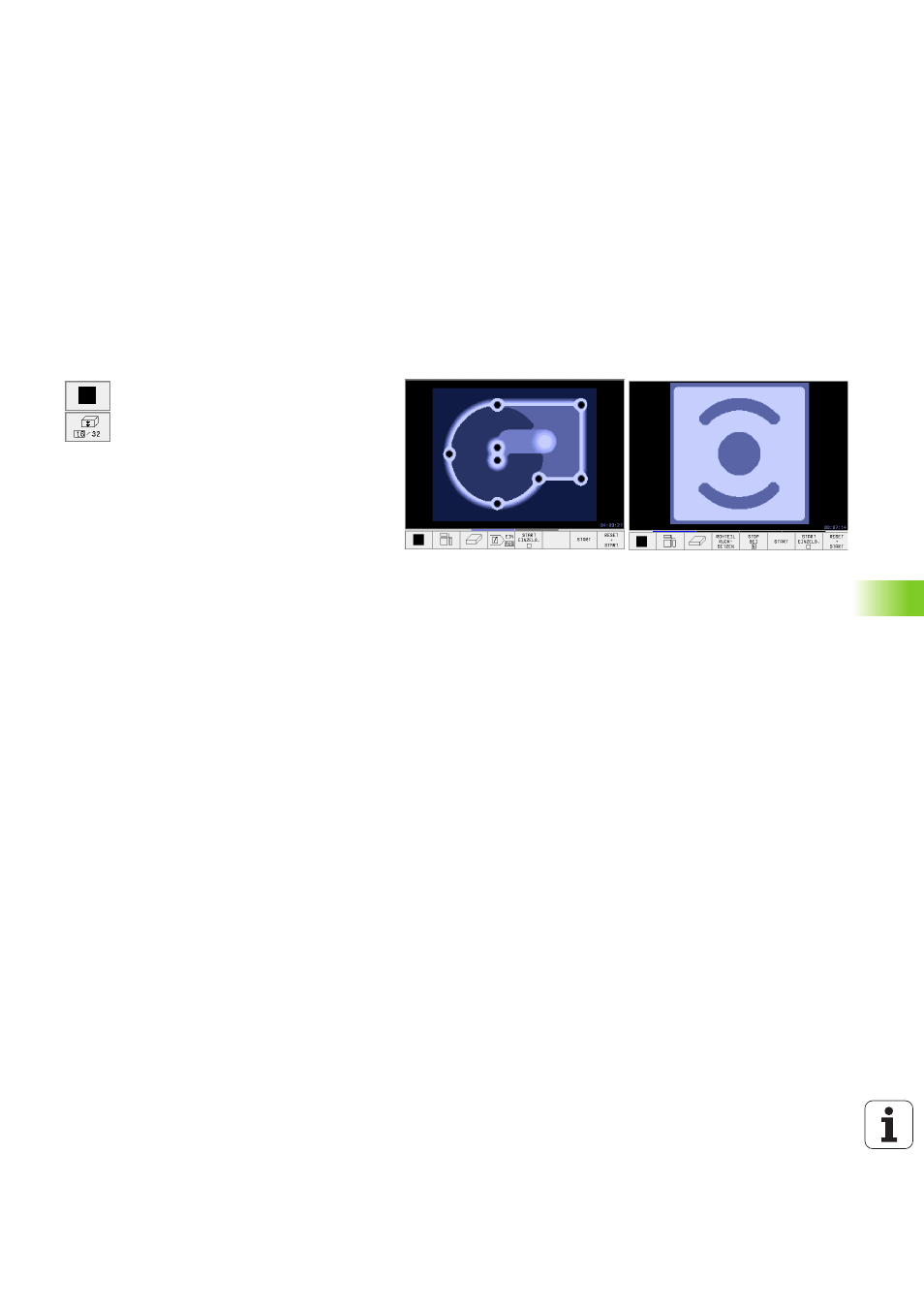

Draufsicht
U
U
U
U
Draufsicht mit Softkey wählen
U
U
U
U
Anzahl der Tiefenniveaus mit Soft-
key wählen (Leiste umschalten,
nicht TNC 410): Umschalten zwi-
schen 16 oder 32 Tiefenniveaus; für
die Tiefendarstellung dieser Grafik
gilt: „Je tiefer, desto dunkler“
Diese grafische Simulation läuft am
schnellsten ab.
