PUNKTEMUSTER AUF LINIEN (Zyklus G221)
1

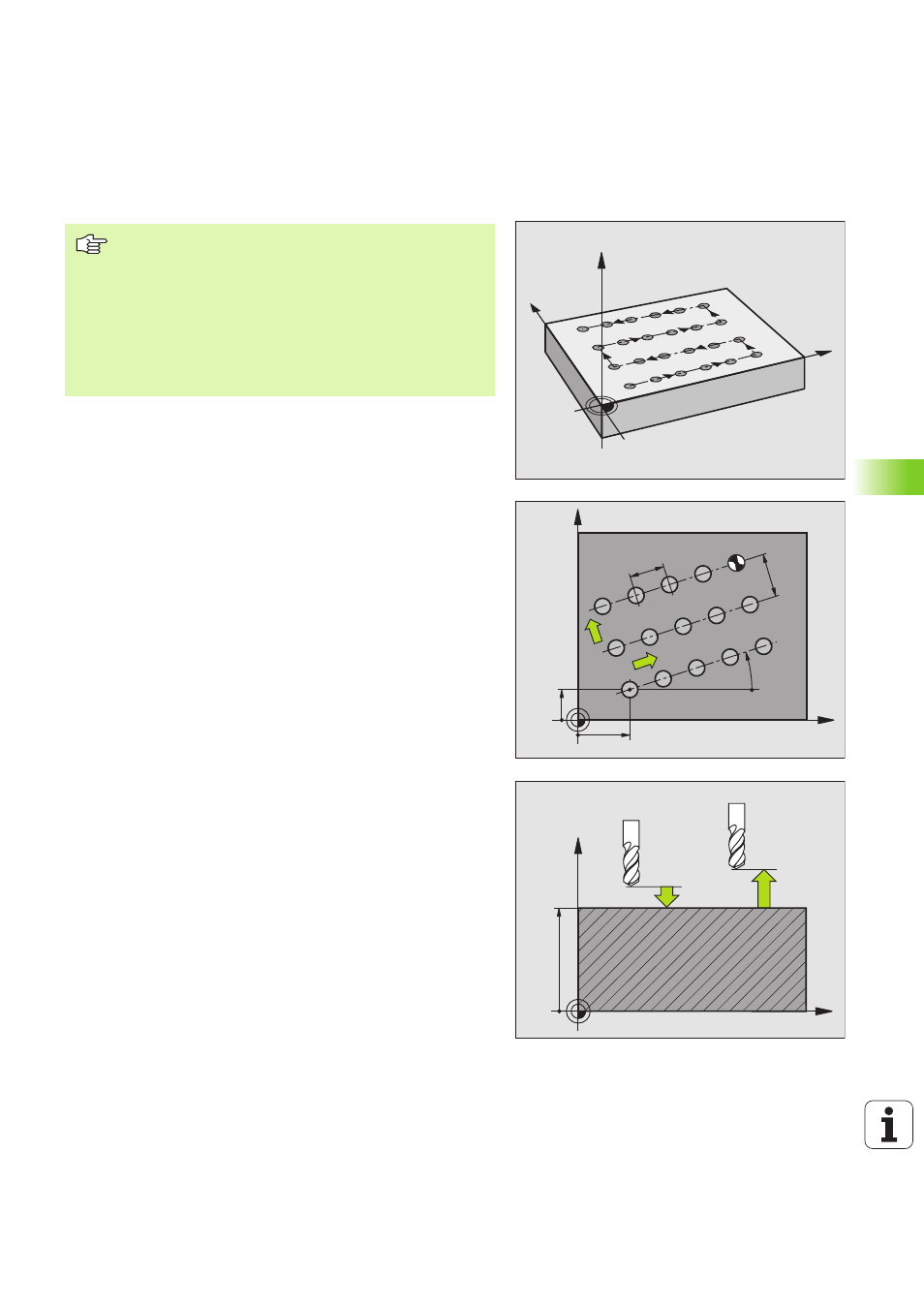

Die TNC positioniert das Werkzeug automatisch von der aktuellen
Position zum Startpunkt der ersten Bearbeitung
Reihenfolge:
n
2. Sicherheits-Abstand anfahren (Spindelachse)
n
Startpunkt in der Bearbeitungsebene anfahren
n
Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2
Ab dieser Position führt die TNC den zuletzt definierten Bearbei-
tungszyklus aus
3
Anschließend positioniert die TNC das Werkzeug in positiver Rich-
tung der Hauptachse auf den Startpunkt der nächsten Bearbei-
tung; das Werkzeug steht dabei auf Sicherheits-Abstand (oder
2. Sicherheits-Abstand)
4
Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen auf
der ersten Zeile ausgeführt sind; das Werkzeug steht am letzten
Punkt der ersten Zeile
5
Danach fährt die TNC das Werkzeug zum letzten Punkt der zwei-
ten Zeile und führt dort die Bearbeitung durch
6
Von dort aus positioniert die TNC das Werkzeug in negativer Rich-
tung der Hauptachse auf den Startpunkt der nächsten Bearbeitung
7
Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der
zweiten Zeile ausgeführt sind
8
Anschließend fährt die TNC das Werkzeug auf den Startpunkt der
nächsten Zeile
9
In einer Pendelbewegung werden alle weiteren Zeilen abgearbei-
tet
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q23
7
N =
Q2
42
N =
Q2
43
X
Z
Q200
Q203
Q204
Beachten Sie vor dem Programmieren
Zyklus G221 ist DEF-Aktiv, das heißt, Zyklus G221 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen G200 bis G209,
G212 bis G215 und G262 bis G267 mit Zyklus G221 kom-
binieren, wirken der Sicherheits-Abstand, die Werkstück-
Oberfläche und der 2. Sicherheits-Abstand aus Zyklus
G221.
