„Differenz“-Fläche

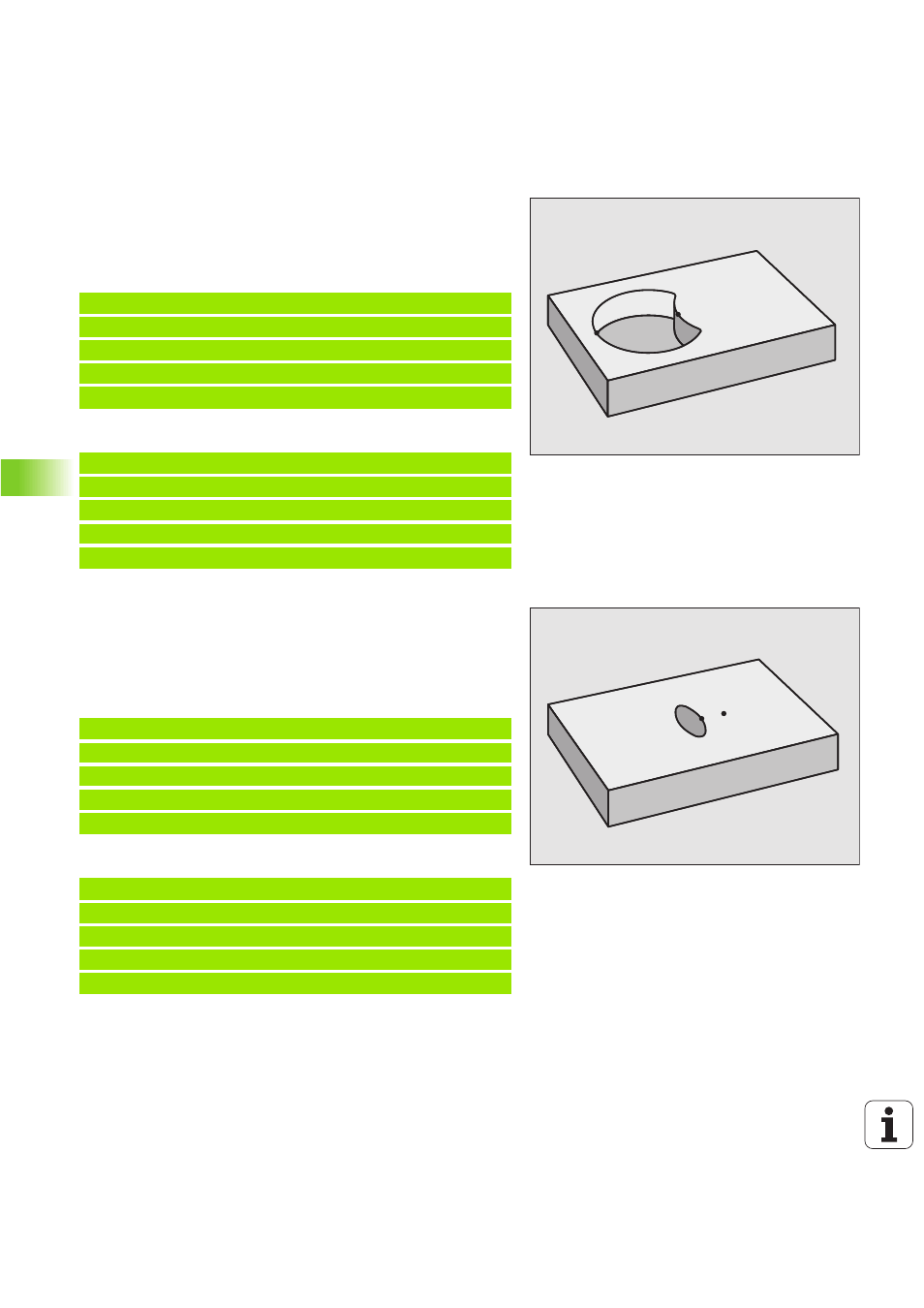

Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
n
Fläche A muss Tasche und B muss Insel sein.
n
A muss außerhalb B beginnen.
Fläche A:
Fläche B:
„Schnitt“-Fläche
Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach
überdeckte Flächen sollen unbearbeitet bleiben.)
n
A und B müssen Taschen sein.
n
A muss innerhalb B beginnen.
Fläche A:
Fläche B:
A
B
N5 1 0 G 98 L 1 *
N5 2 0 G 01 G 42 X+ 1 0 Y +5 0 *
N5 3 0 I +3 5 J+ 5 0 *
N5 4 0 G 02 X +1 0 Y + 50 *
N5 5 0 G 98 L 0 *
N5 6 0 G 98 L 2 *
N5 7 0 G 01 G 41 X+ 9 0 Y +5 0 *
N5 8 0 I +6 5 J+ 5 0 *
N5 9 0 G 02 X +9 0 Y + 50 *
N6 0 0 G 98 L 0 *
A
B
N5 1 0 G 98 L 1 *
N5 2 0 G 01 G 42 X+ 6 0 Y +5 0 *
N5 3 0 I +3 5 J+ 5 0 *
N5 4 0 G 02 X +6 0 Y + 50 *
N5 5 0 G 98 L 0 *
N5 6 0 G 98 L 2 *
N5 7 0 G 01 G 42 X+ 9 0 Y +5 0 *
N5 8 0 I +6 5 J+ 5 0 *
N5 9 0 G 02 X +9 0 Y + 50 *
N6 0 0 G 98 L 0 *
