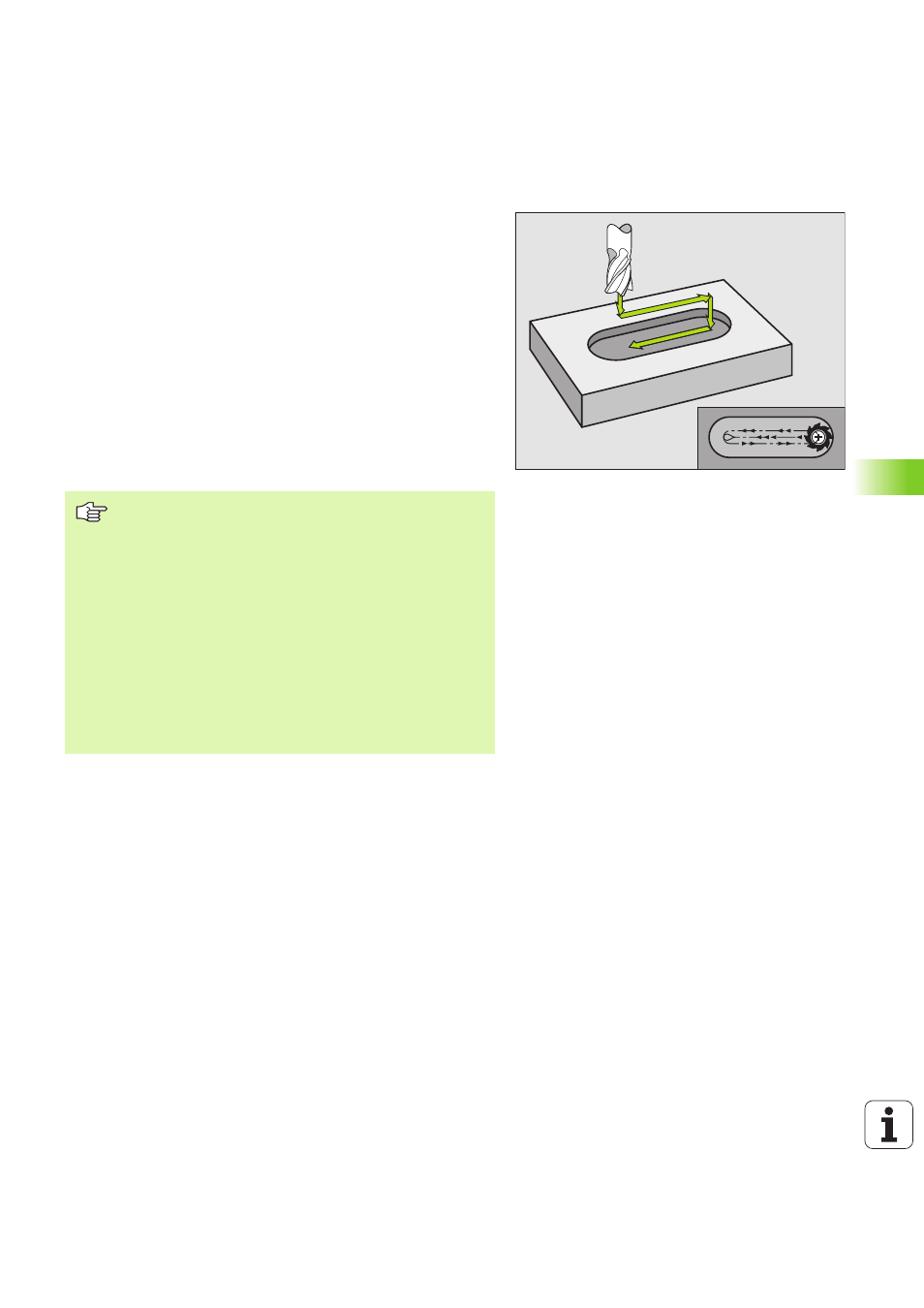

NUTENFRAESEN (Zyklus G74)
Schruppen
1 Die TNC versetzt das Werkzeug um das Schlicht-Aufmaß (halbe
Differenz zwischen Nutbreite und Werkzeug-Durchmesser) nach
innen. Von dort aus sticht das Werkzeug in das Werkstück ein und
fräst in Längsrichtung der Nut
2 Am Ende der Nut erfolgt eine Tiefenzustellung und das Werkzeug
fräst in Gegenrichtung. Dieser Vorgang wiederholt sich, bis die pro-
grammierte Frästiefe erreicht ist
Schlichten
3 Am Fräsgrund fährt die TNC das Werkzeug auf einer Kreisbahn tan-
gential an die Außenkontur; danach wird die Kontur im Gleichlauf
(bei M3) geschlichtet
4 Abschließend fährt das Werkzeug im Eilgang auf den Sicherheits-
Abstand zurück. Bei einer ungeraden Anzahl von Zustellungen
fährt das Werkzeug im Sicherheits-Abstand zur Startposition
Beachten Sie vor dem Programmieren
Fräser mit einem über Mitte schneidenden Stirnzahn ver-
wenden (DIN 844), oder Vorbohren am Startpunkt.
Vorpositionieren in die Mitte der Nut und um den Werk-
zeug-Radius versetzt in die Nut mit Radiuskorrektur G40.
Fräserdurchmesser nicht größer als die Nutbreite und
nicht kleiner als die halbe Nutbreite wählen.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
