438
13 Tabellen und Übersichten
13.
2 S
tec
k
e
rb
el
eg
u
n
g
u
n
d
A
n
s
ch
lu
s
s
kab
el
f
ü
r D
a
te
n
sch
n
it
tst
e
ll
e
n

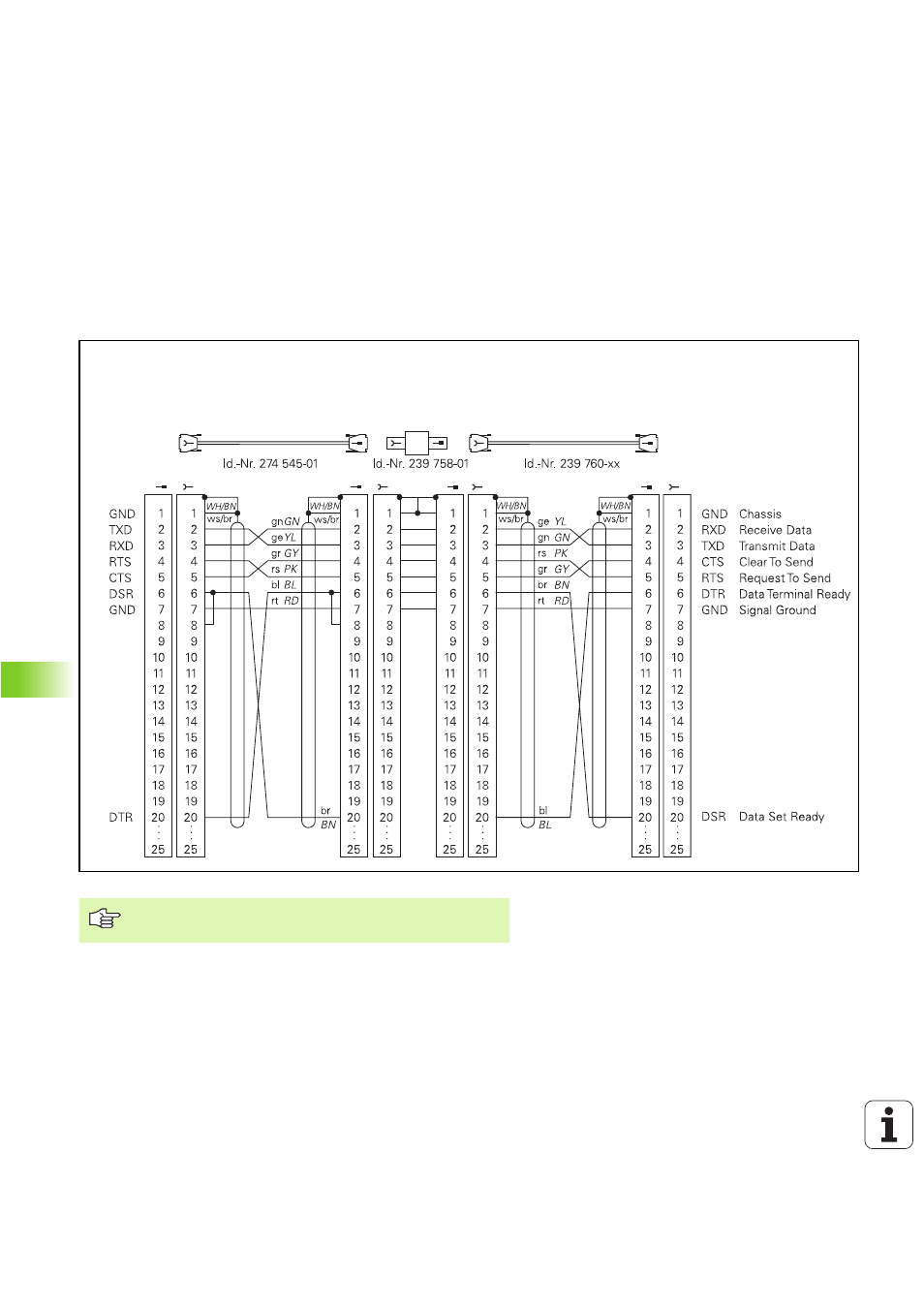

13.2 Steckerbelegung und
Anschlusskabel für
Datenschnittstellen
Schnittstelle V.24/RS-232-C
HEIDEHAIN-Geräte
Externes
Gerät
HEIDENHAIN
Standard-Kabel
3 m
V.24-Adapter-
Block
HEIDENHAIN
Verbindungs-Kabel
max. 17 m
X21
TNC
Die Stecker-Belegungen an der TNC-Logikeinheit (X21)
und am Adapter-Block sind verschieden.
