HEIDENHAIN TNC 410 ISO Programming - Handbuch (Seite 263)

HEIDENHAIN TNC 410, TNC 426, TNC 430 237
8
.4
Zy
k
le
n
z
u
m
F
rä
s
e
n
v
o
n
T
a
s
c
h
e
n
, Za
pf
e
n
und N
u
te
n

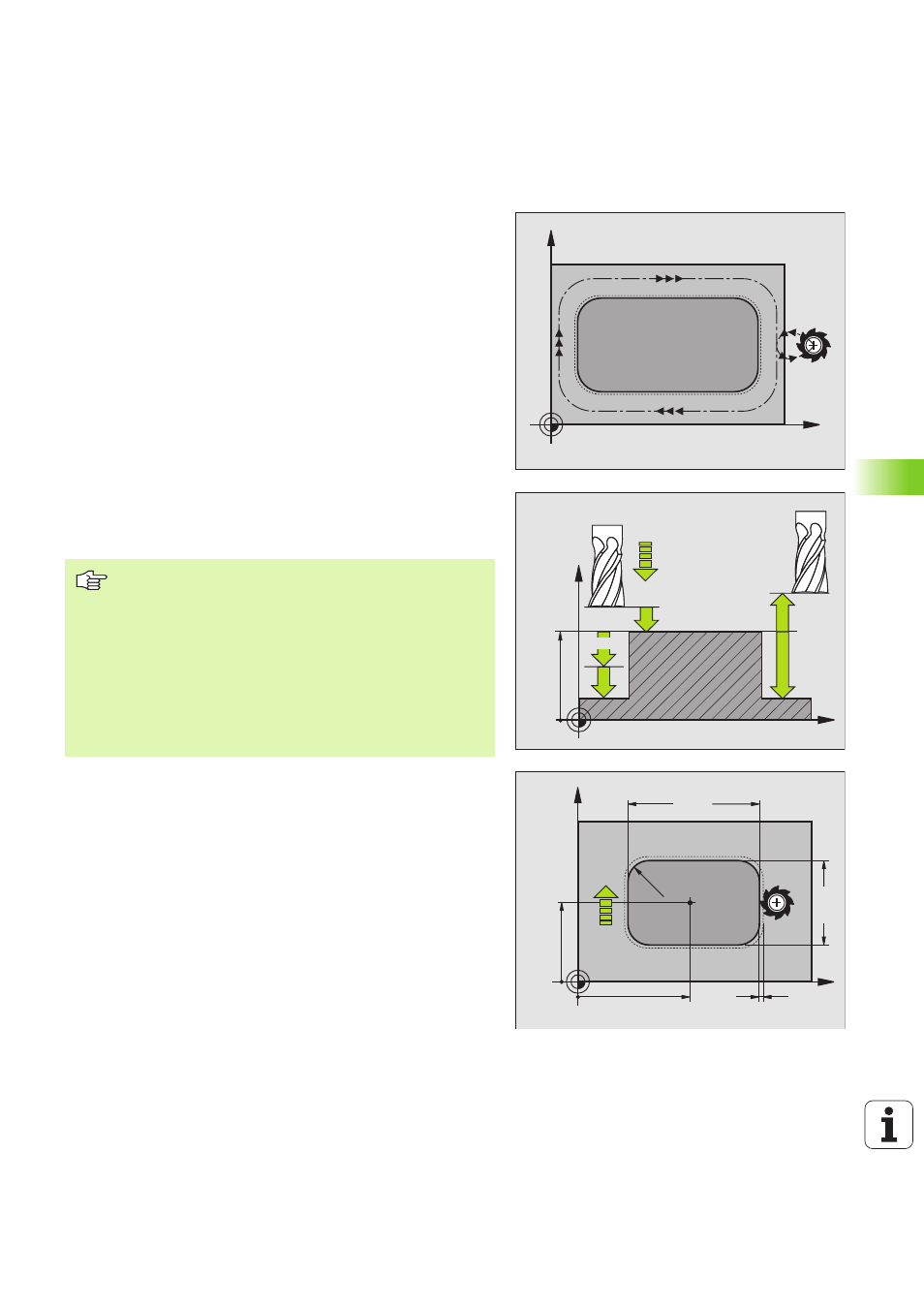

ZAPFEN SCHLICHTEN (Zyklus G213)
1 Die TNC fährt das Werkzeug in der Spindelachse auf den Sicher-
heits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-
Abstand und anschließend in die Zapfenmitte
2 Von der Zapfenmitte aus fährt das Werkzeug in der Bearbeitungs-
ebene auf den Startpunkt der Bearbeitung. Der Startpunkt liegt
den ca 3,5-fachen Werkzeug-Radius rechts vom Zapfen
3 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt die
TNC das Werkzeug im Eilgang auf den Sicherheits-Abstand und
von dort mit dem Vorschub Tiefenzustellung auf die erste Zustell-
Tiefe
4 Anschließend fährt das Werkzeug tangential an die Fertigteilkontur
und fräst im Gleichlauf einen Umlauf
5 Danach fährt das Werkzeug tangential von der Kontur weg zurück
zum Startpunkt in der Bearbeitungsebene
6 Dieser Vorgang (3 bis 5) wiederholt sich, bis die programmierte
Tiefe erreicht ist
7 Am Ende des Zyklus fährt die TNC das Werkzeug mit Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den 2.
Sicherheits-Abstand und anschließend in die Mitte des Zapfens
(Endposition = Startposition)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q
220
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug in der Werkzeug-
Achse und in der Bearbeitungsebene automatisch vor.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Wenn Sie den Zapfen aus dem Vollen heraus umfräsen
wollen, dann verwenden Sie einen Fräser mit einem über
Mitte schneidenden Stirnzahn (DIN 844). Geben Sie dann
für den Vorschub Tiefenzustellung einen kleinen Wert ein.
