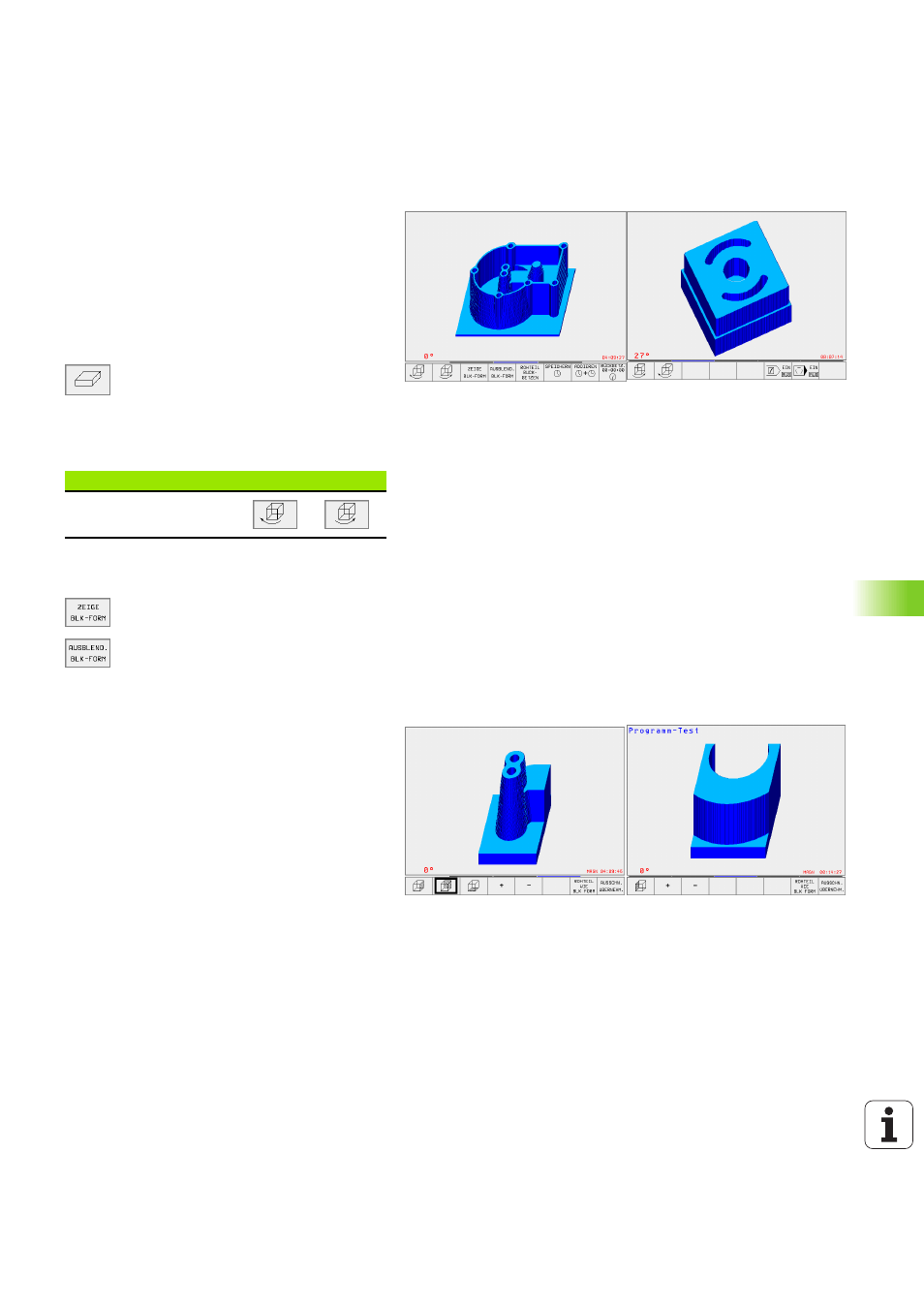

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale
Achse drehen. Die Umrisse des Rohteils zu Beginn
der grafischen Simulation können Sie als Rahmen
anzeigen lassen (nicht TNC 410).
In der Betriebsart Programm-Test stehen Funktio-
nen zur Ausschnitts-Vergrößerung zur Verfügung,
siehe „Ausschnitts-Vergrößerung”, Seite 369.
U
U
U
U
3D-Darstellung mit Softkey wählen
3D-Darstellung drehen
Softkey-Leiste umschalten, bis folgende Softkeys
erscheinen:
Rahmen für die Umrisse des Rohteils ein- und
ausblenden (nicht TNC 410)
U
U
U
U
Rahmen einblenden: Softkey ZEIGE
BLK-FORM
U
U
U
U
Rahmen ausblenden: Softkey AUS-
BLEND. BLK-FORM
Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Pro-
gramm-Test ändern, für
n
Darstellung in 3 Ebenen und die
n
3D-Darstellung
Dafür muss die grafische Simulation gestoppt sein.
Eine Ausschnitts-Vergrößerung ist immer in allen
Darstellungsarten wirksam.
Funktion
Softkeys
Darstellung in 27°-Schrit-
ten vertikal drehen
