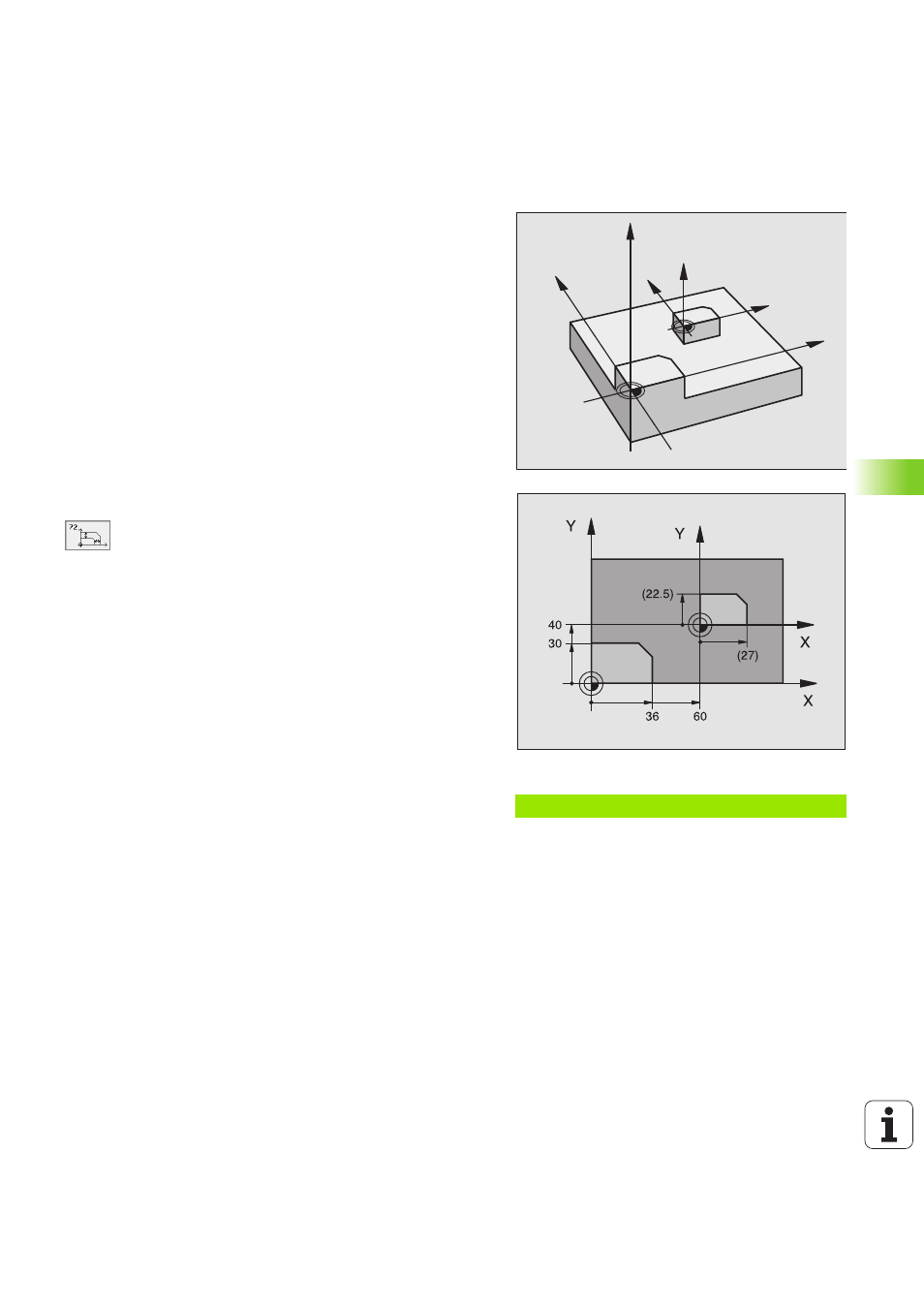

MASSFAKTOR (Zyklus G72)
Die TNC kann innerhalb eines Programms Konturen vergrößern oder
verkleinern. So können Sie beispielsweise Schrumpf- und Aufmaß-
Faktoren berücksichtigen.
Wirkung
Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er wirkt
auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt
den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
Der Maßfaktor wirkt
n
in der Bearbeitungsebene, oder auf alle drei Koordinatenachsen
gleichzeitig (abhängig von Maschinen-Parameter 7410)
n
auf Maßangaben in Zyklen
n
auch auf Parallelachsen U,V,W
Voraussetzung
Vor der Vergrößerung bzw. Verkleinerung sollte der Nullpunkt auf eine
Kante oder Ecke der Kontur verschoben werden.
U
U
U
U
Faktor?
: Faktor F eingeben; die TNC multipliziert Koor-
dinaten und Radien mit F (wie in „Wirkung“ beschrie-
ben)
Vergrößern: F größer als 1 bis 99,999 999
Verkleinern: F kleiner als 1 bis 0,000 001
Rücksetzen
Zyklus MASSFAKTOR mit Faktor 1 für die entsprechende Achse
erneut programmieren.
Beispiel: NC-Sätze
N 7 2 G 72 F0 , 75 0 0 00 *
Z
Z
X
X
Y
Y
