HEIDENHAIN TNC 410, TNC 426, TNC 430 235
8
.4
Zy
k
le
n
z
u
m
F
rä
s
e
n
v
o
n
T
a
s
c
h
e
n
, Za
pf
e
n
und N
u
te
n

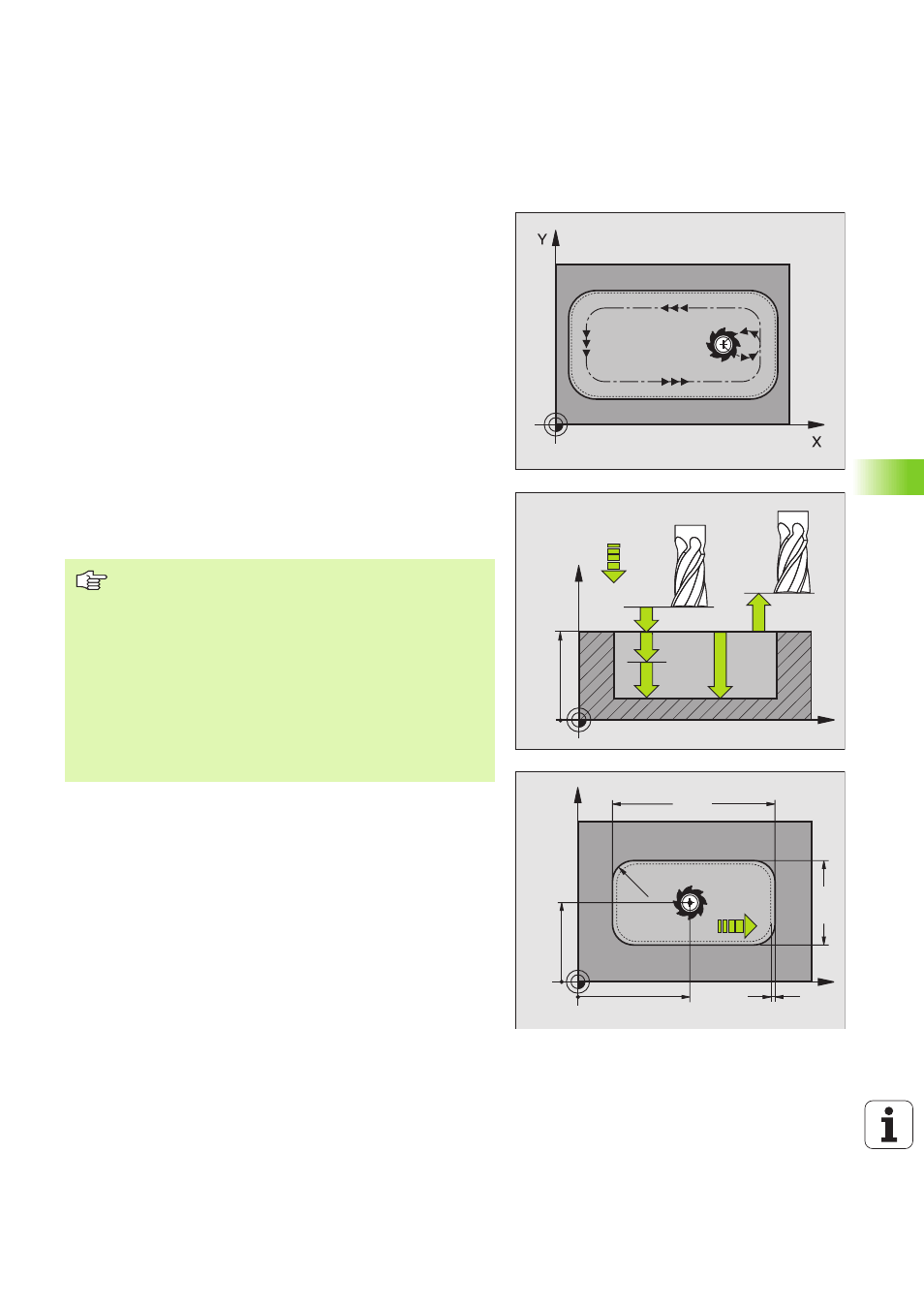

TASCHE SCHLICHTEN (Zyklus G212)
1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf
den Sicherheits-Abstand, oder – falls eingegeben – auf den 2.
Sicherheits-Abstand und anschließend in die Taschenmittte
2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs-
ebene auf den Startpunkt der Bearbeitung. Die TNC berücksichtigt
für die Berechnung des Startpunkts das Aufmaß und den Werk-
zeug-Radius. Ggf. sticht die TNC in der Taschenmitte ein
3 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt die
TNC im Eilgang auf den Sicherheits-Abstand und von dort mit dem
Vorschub Tiefenzustellung auf die erste Zustell-Tiefe
4 Anschließend fährt das Werkzeug tangential an die Fertigteilkontur
und fräst im Gleichlauf einen Umlauf
5 Danach fährt das Werkzeug tangential von der Kontur weg zurück
zum Startpunkt in der Bearbeitungsebene
6 Dieser Vorgang (3 bis 5) wiederholt sich, bis die programmierte
Tiefe erreicht ist
7 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den 2.
Sicherheits-Abstand und anschließend in die Mitte der Tasche
(Endposition = Startposition)
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q
220
Beachten Sie vor dem Programmieren
Die TNC positioniert das Werkzeug in der Werkzeug-
Achse und in der Bearbeitungsebene automatisch vor.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Wenn Sie die Tasche aus dem Vollen heraus schlichten
wollen, dann verwenden Sie einen Fräser mit einem über
Mitte schneidenden Stirnzahn (DIN 844) und geben einen
kleinen Vorschub Tiefenzustellung ein.
Mindestgröße der Tasche: dreifacher Werkzeug-Radius.
