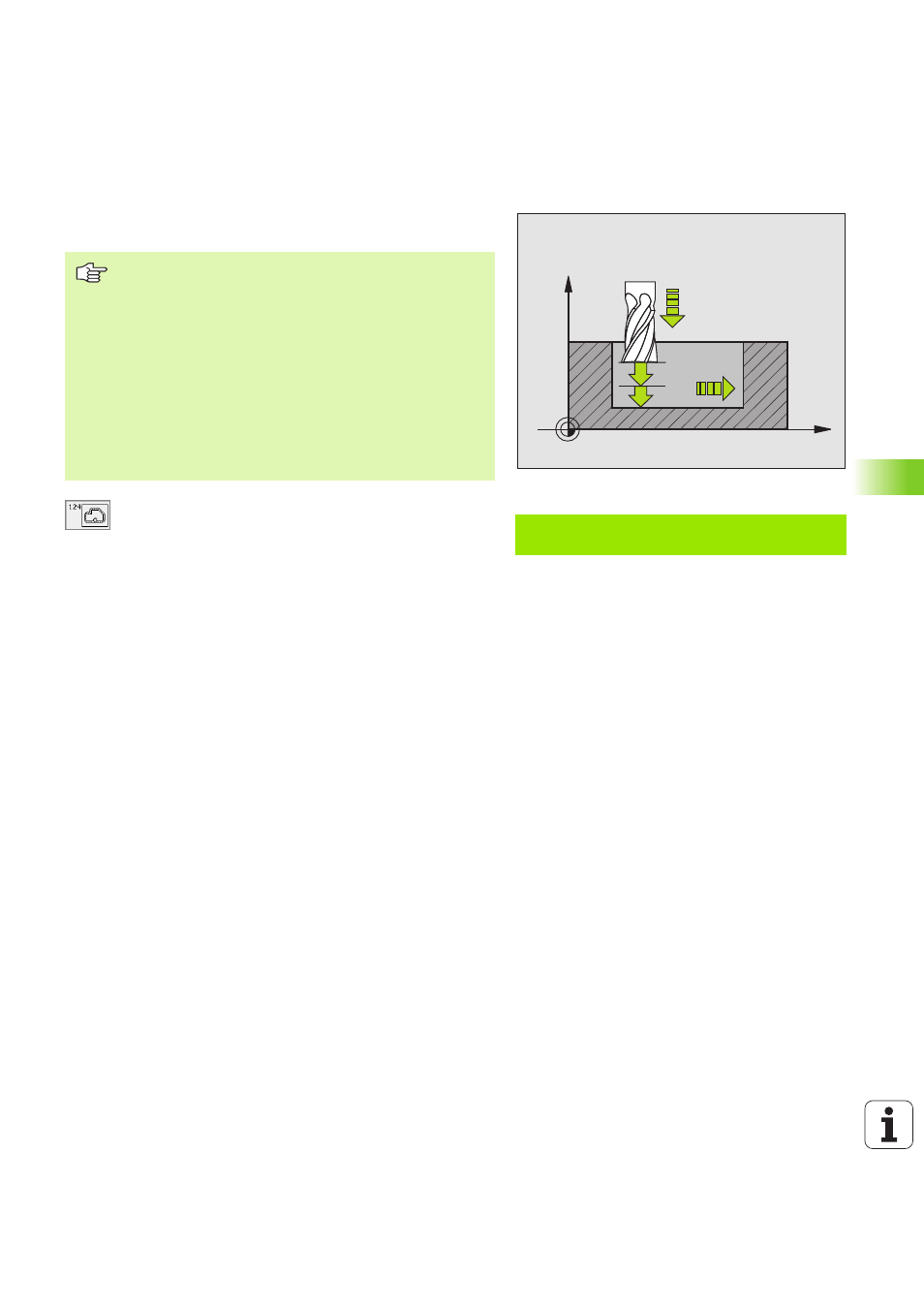

SCHLICHTEN SEITE (Zyklus G124)
Die TNC fährt das Werkzeug auf einer Kreisbahn tangential an die Teil-
konturen. Jede Teilkontur wird separat geschlichtet.
U
U
U
U
Drehsinn? Uhrzeigersinn = –1
Q9:
Bearbeitungsrichtung:
+1: Drehung im Gegen-Uhrzeigersinn
–1: Drehung im Uhrzeigersinn
U
U
U
U
Zustell-Tiefe
Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird
U
U
U
U
Vorschub Tiefenzustellung
Q11: Eintauchvorschub
U
U
U
U
Vorschub Ausräumen
Q12: Fräsvorschub
U
U
U
U
Schlichtaufmaß Seite
Q14 (inkremental): Aufmaß für
mehrmaliges Schlichten; der letzte Schlicht-Rest wird
ausgeräumt, wenn Sie Q14 = 0 eingeben
Beispiel: NC-Satz
N 6 1 G 12 4 Q 9 =+ 1 Q1 0 =+ 5 Q 1 1= 1 00 Q1 2 =3 5 0
Q 14 = +0 *
X
Z
Q11
Q12
Q10
Beachten Sie vor dem Programmieren
Die Summe aus Schlichtaufmaß Seite (Q14) und Schlicht-
werkzeug-Radius muss kleiner sein als die Summe aus
Schlichtaufmaß Seite (Q3,Zyklus G120) und Räumwerk-
zeug-Radius.
Wenn Sie Zyklus G124 abarbeiten ohne zuvor mit Zyklus
G122
ausgeräumt zu haben, gilt oben aufgestellte Berech-
nung ebenso; der Radius des Räum-Werkzeugs hat dann
den Wert „0“.
Die TNC ermittelt den Startpunkt fürs Schlichten selbstän-
dig. Der Startpunkt ist abhängig von den Platzverhältnis-
sen in der Tasche.
