Verfahren mit dem elektronischen Handrad
HR 410
Das tragbare Handrad HR 410 ist mit zwei Zustimmtasten ausgerü-
stet. Die Zustimmtasten befinden sich unterhalb des Sterngriffs.
Sie können die Maschinenachsen nur verfahren, wenn eine der
Zustimmtasten gedrückt ist (maschinenabhängige Funktion).

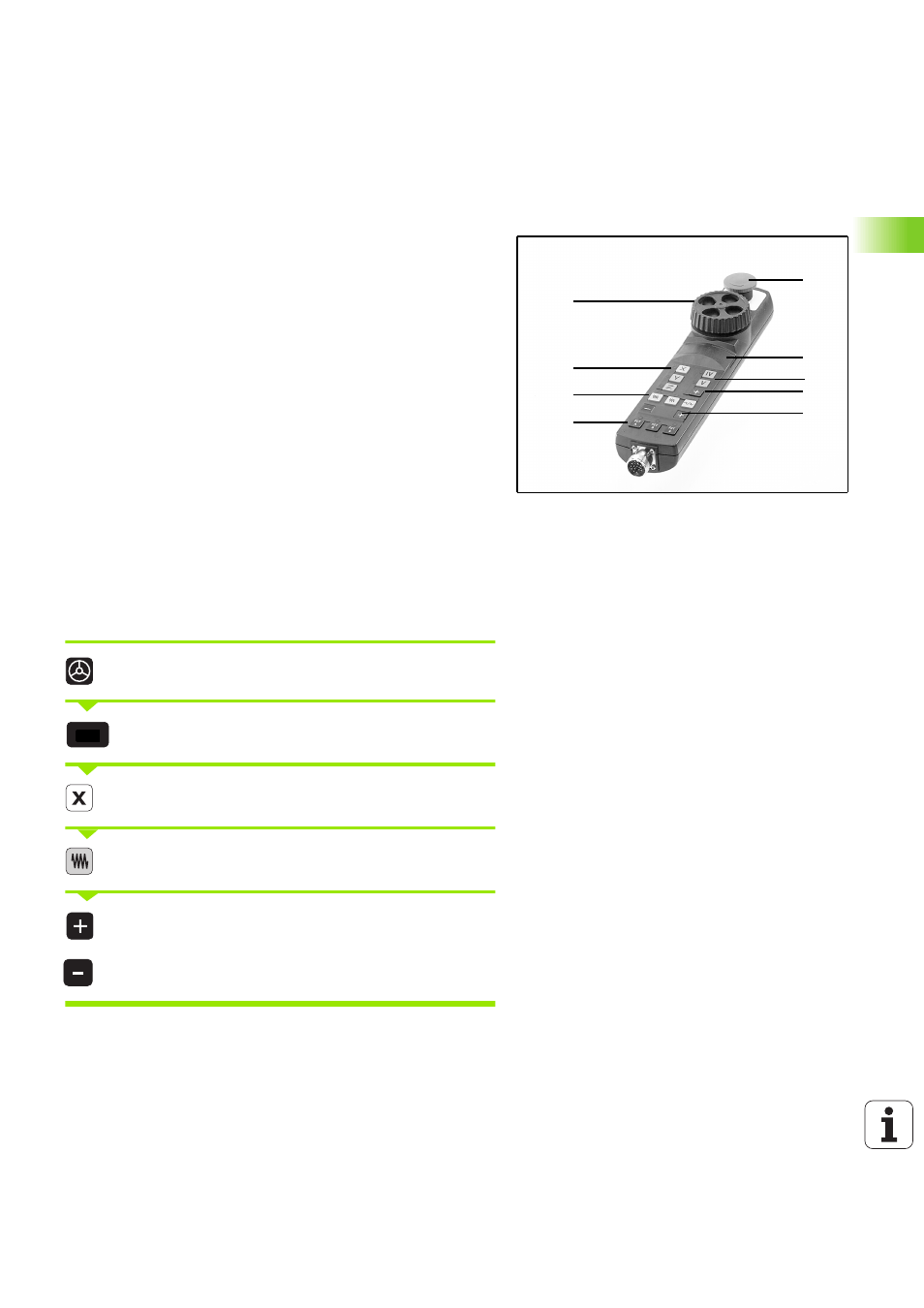

Das Handrad HR 410 verfügt über folgende Bedienelemente:
Die roten Anzeigen signalisieren, welche Achse und welchen Vor-
schub Sie gewählt haben.
Verfahren mit dem Handrad ist auch während des Programmlaufs
möglich.
Verfahren
Betriebsart El. Handrad wählen
Zustimmtaste gedrückt halten
Achse wählen
Vorschub wählen
Aktive Achse in Richtung + oder – verfahren
1 NOT-AUS
2 Handrad
3 Zustimmtasten
4 Tasten zur Achswahl
5 Taste zur Übernahme der Ist-Position
6 Tasten zum Festlegen des Vorschubs (langsam, mittel, schnell;
Vorschübe werden vom Maschinenhersteller festgelegt)
7 Richtung, in die die TNC die gewählte Achse verfährt
8 Maschinen-Funktionen (werden vom Maschinenhersteller festge-
legt)
2
4
6
8
1
3
4
5
7
oder
