362 10 Programmieren: Q-Parameter
10
.1
0 P
ro
g
ra
m
m
ier
-B
ei
s
p
ie
le

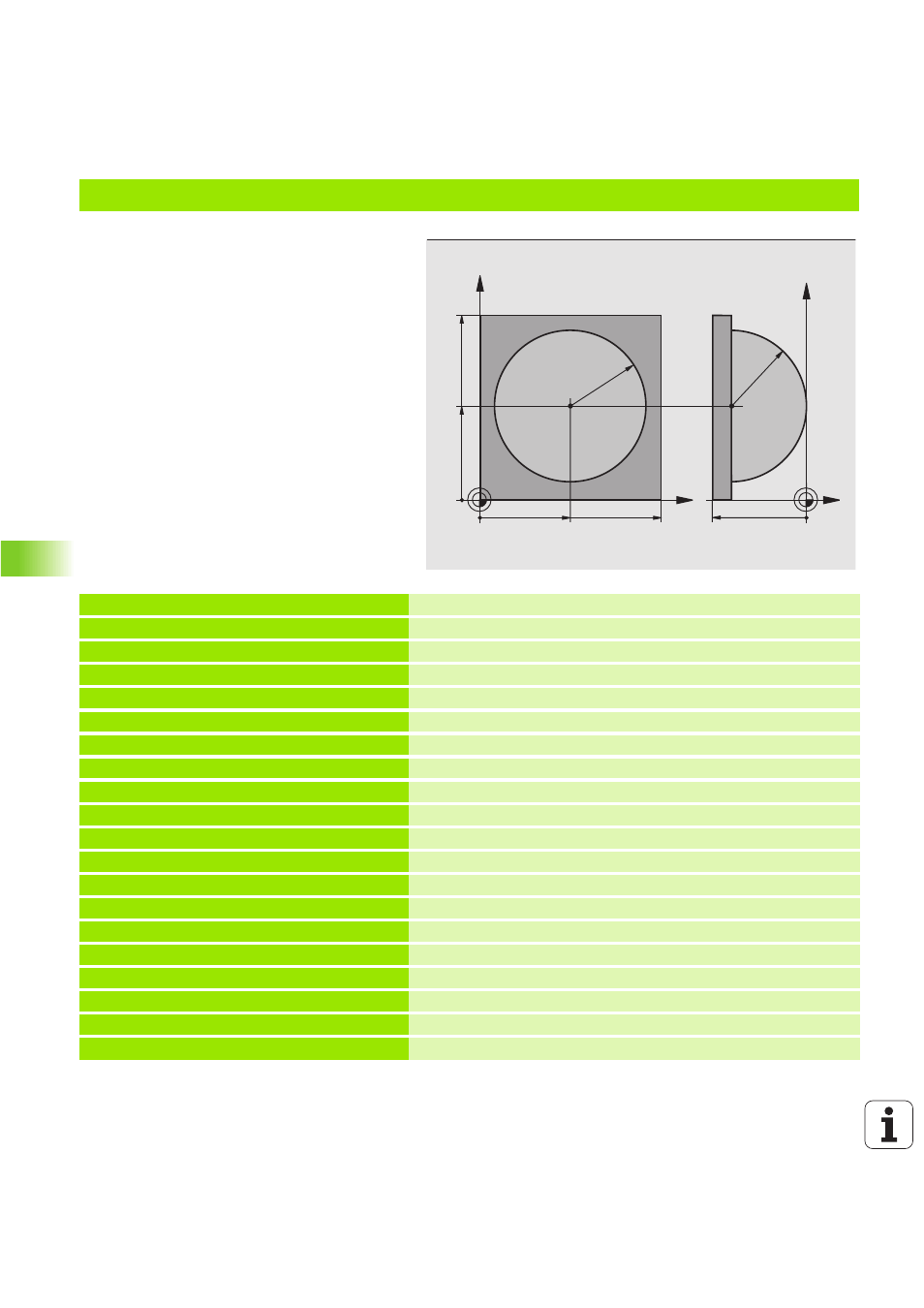

Beispiel: Kugel konvex mit Schaftfräser
Programm-Ablauf
n Programm funktioniert nur mit Schaftfräser
n Die Kugel-Kontur wird durch viele kleine Gera-
denstücke angenähert (Z/X-Ebene, über Q14
definierbar). Je kleiner der Winkelschritt definiert
ist, desto glatter wird die Kontur
n
Die Anzahl der Kontur-Schnitte bestimmen Sie
durch den Winkelschritt in der Ebene (über Q18)
n
Die Kugel wird im 3D-Schnitt von unten nach
oben gefräst
n
Werkzeug-Radius wird automatisch korrigiert
%K U GE L G 7 1 *
N1 0 D 0 0 Q 1 P 0 1 + 50 * Mitte X-Achse
N2 0 D 0 0 Q 2 P 0 1 + 50 * Mitte Y-Achse
N3 0 D 0 0 Q 4 P 0 1 + 90 * Startwinkel Raum (Ebene Z/X)
N4 0 D 0 0 Q 5 P 0 1 + 0 * Endwinkel Raum (Ebene Z/X)
N5 0 D 0 0 Q 1 4 P 01 +5 * Winkelschritt im Raum
N6 0 D 0 0 Q 6 P 0 1 + 45 * Kugelradius
N7 0 D 0 0 Q 8 P 0 1 + 0 * Startwinkel Drehlage in der Ebene X/Y
N8 0 D 0 0 Q 9 P 0 1 + 36 0 * Endwinkel Drehlage in der Ebene X/Y
N9 0 D 0 0 Q 1 8 P 01 +1 0 * Winkelschritt in der Ebene X/Y fürs Schruppen
N1 0 0 D 00 Q 10 P0 1 + 5 * Aufmaß Kugelradius fürs Schruppen
N1 1 0 D 00 Q 11 P0 1 + 2 * Sicherheits-Abstand für Vorpositionierung in der Spindelachse
N1 2 0 D 00 Q 12 P0 1 + 3 50 * Vorschub Fräsen
N1 3 0 G 30 G 17 X+ 0 Y + 0 Z -5 0 * Rohteil-Definition
N1 4 0 G 31 G 90 X+ 1 00 Y+ 1 00 Z+ 0 *
N1 5 0 G 99 T 1 L +0 R+ 7 ,5 * Werkzeug-Definition
N1 6 0 T 1 G 1 7 S 40 0 0 * Werkzeug-Aufruf
N1 7 0 G 00 G 40 G9 0 Z + 25 0 * Werkzeug freifahren
N1 8 0 L 10 , 0 * Bearbeitung aufrufen
N1 9 0 D 00 Q 10 P0 1 + 0 * Aufmaß rücksetzen
X
Y
50 100
100
Z
Y
-50
R45
50
R
45
