12.15 Verfahrbereichs-
Begrenzungen eingeben,
Nullpunkt-Anzeige
Anwendung
Innerhalb des maximalen Verfahrbereichs können Sie den tatsächlich
nutzbaren Verfahrweg für die Koordinatenachsen einschränken.
Anwendungsbeispiel: Teilapparat gegen Kollisionen sichern.
Der maximale Verfahrbereich ist durch Software-Endschalter
begrenzt. Der tatsächlich nutzbare Verfahrweg wird mit der MOD-
Funktion VERFAHRBEREICH eingeschränkt: Dazu geben Sie die Maxi-
malwerte in positiver und negativer Richtung der Achsen bezogen auf
den Maschinen-Nullpunkt ein. Wenn Ihre Maschine über mehrere Ver-
fahrbereiche verfügt, können Sie die Begrenzung für jeden Verfahrbe-
reich separat einstellen (Softkey VERFAHRBEREICH (1) bis
VERFAHRBEREICH (3)).
Arbeiten ohne Verfahrbereichs-Begrenzung
Für Koordinatenachsen, die ohne Verfahrbereichs-Begrenzungen ver-
fahren werden sollen, geben Sie den maximalen Verfahrweg der TNC
(+/- 99999 mm) als VERFAHRBEREICH ein.

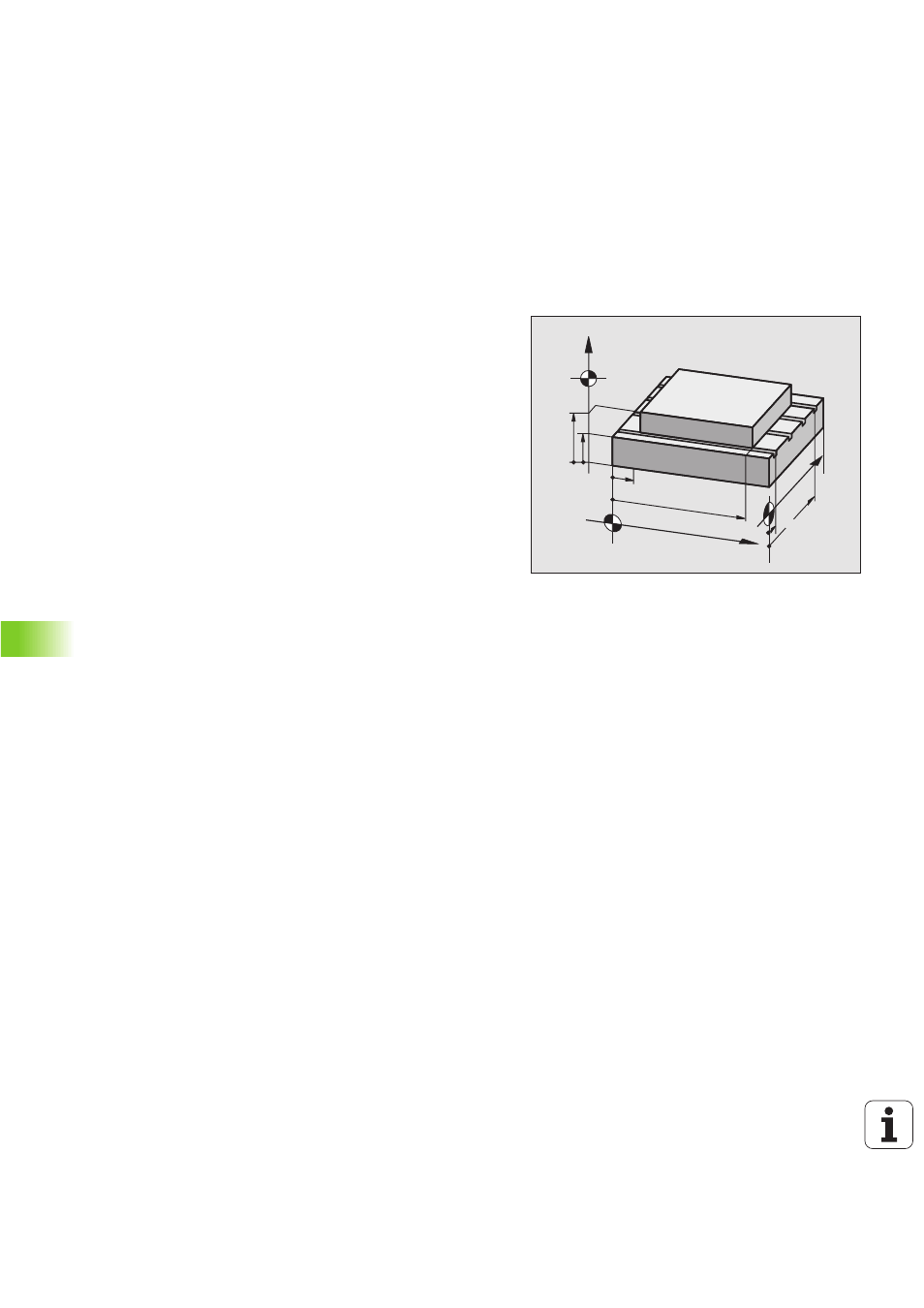

Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
