134 6 Programmieren: Konturen programmieren
6
.4
B
a
hnb
e
w
e
gun
ge
n
–
r
e
c
h
tw
in
k
li
g
e
K
oor
di
n
a
te
n

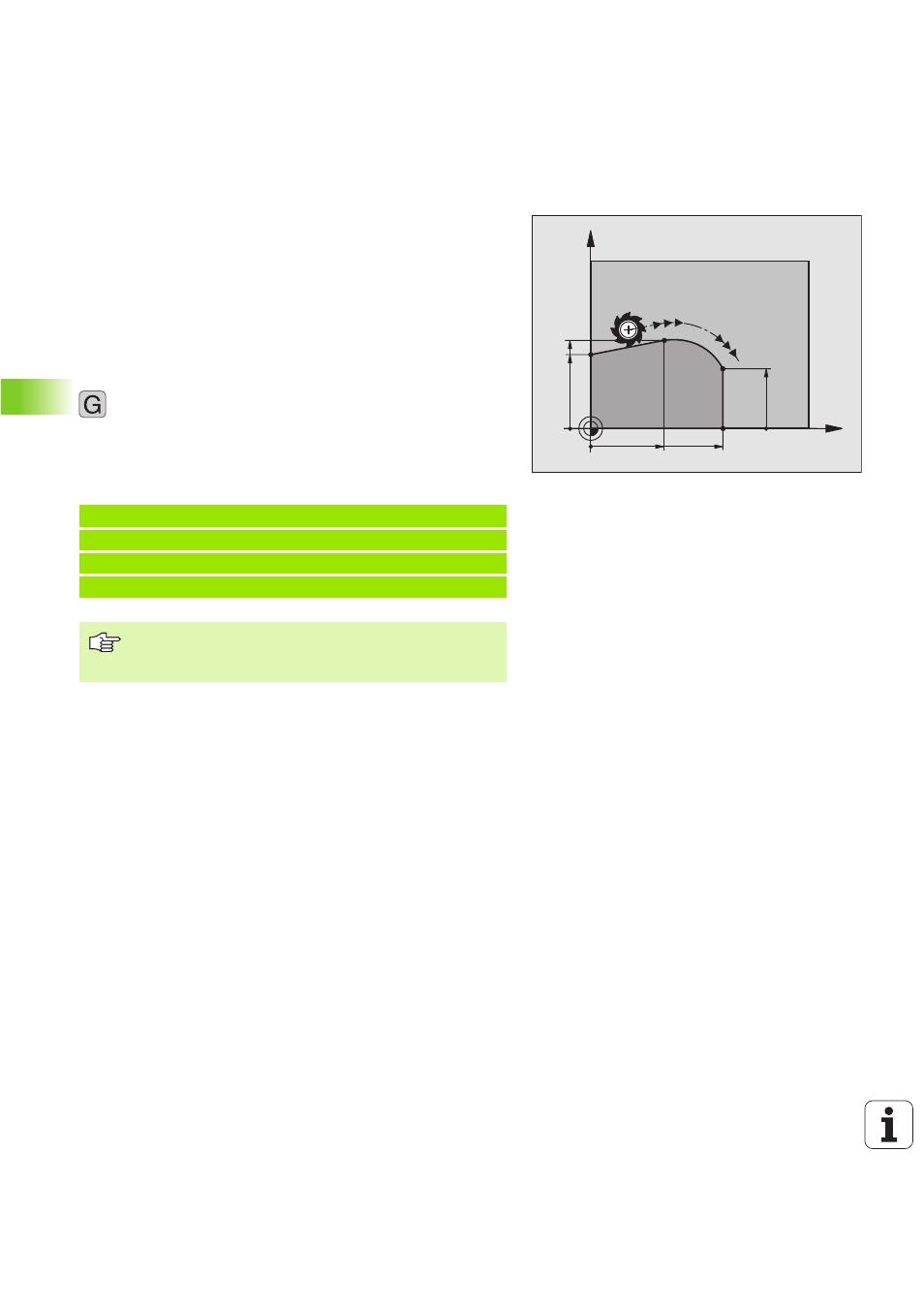

Kreisbahn G06 mit tangentialem Anschluss
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor
programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der Konturele-
mente kein Knick- oder Eckpunkt entsteht, die Konturelemente also
stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt, pro-
grammieren Sie direkt vor dem G06-Satz. Dazu sind mindestens zwei
Positionier-Sätze erforderlich
Programmierung
U U U U Koordinaten des Kreisbogen-Endpunkts eingeben
Falls nötig:
U U U U Vorschub F
U U U U Zusatz-Funktion M
NC-Beispielsätze
N7 0 G 0 1 G 4 1 X +0 Y+ 2 5 F 30 0 M 3 *
N8 0 X + 25 Y +3 0 *
N9 0 G 0 6 X + 45 Y+ 2 0 *
G0 1 Y + 0 *
Der G06-Satz und das zuvor programmierte Konturele-
ment sollten beide Koordinaten der Ebene enthalten, in
der der Kreisbogen ausgeführt wird!
X
Y
25 45
25
30
20
