HEIDENHAIN TNC 410, TNC 426, TNC 430 123
6
.3
K
ont
ur
a
n
fa
hr
e
n
und
v
e
rl
a
s
s
e
n
Endpunkt
Voraussetzungen für die Wahl des Endpunkts:
n Kollisionsfrei anfahrbar
n Nahe am letzten Konturpunkt
n
Konturbeschädigung ausschließen: Der optimale Endpunkt liegt in
der Verlängerung der Werkzeugbahn für die Bearbeitung des letzten
Konturelements
Beispiel

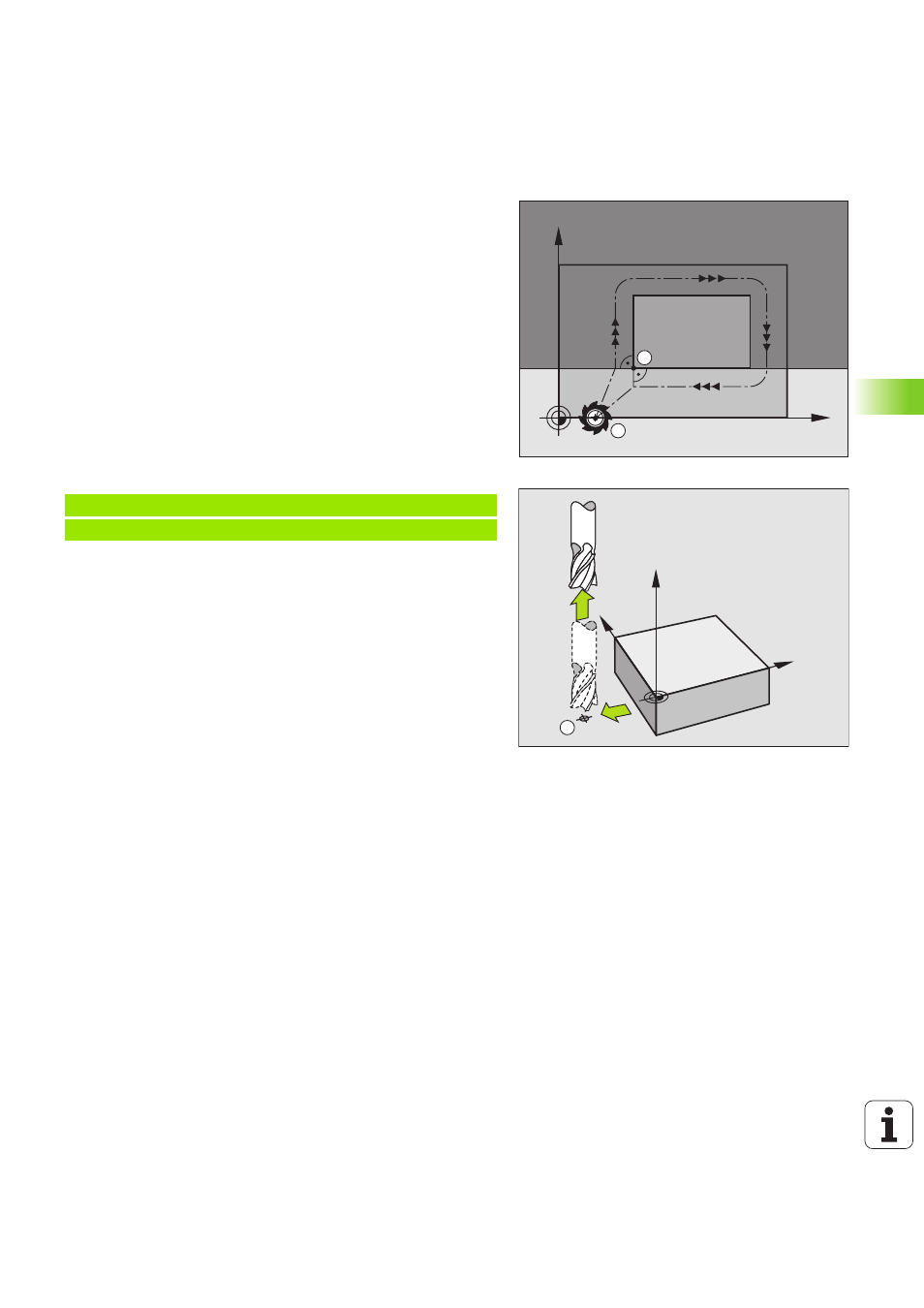

Bild rechts oben: Wenn Sie den Endpunkt im dunkelgrauen Bereich
festlegen, dann wird die Kontur beim Anfahren des Endpunkts
beschädigt.
Endpunkt in der Spindelachse verlassen:
Beim Verlassen des Endpunkts programmieren Sie die Spindelachse
separat. Siehe Bild rechts Mitte.
NC-Beispielsätze
N 5 0 G 00 G4 0 X + 60 Y+ 7 0 *
N 6 0 Z +2 5 0 *
X
Y
A
E
Y
X
Z
E
