HEIDENHAIN TNC 410, TNC 426, TNC 430 153
7.
4 Z
u
s
at
z
-Fu
n
k
ti
o
n
en
f
ü
r d
a
s
B
a
h
n
ver
h
a
lt
en
7.4 Zusatz-Funktionen für das
Bahnverhalten

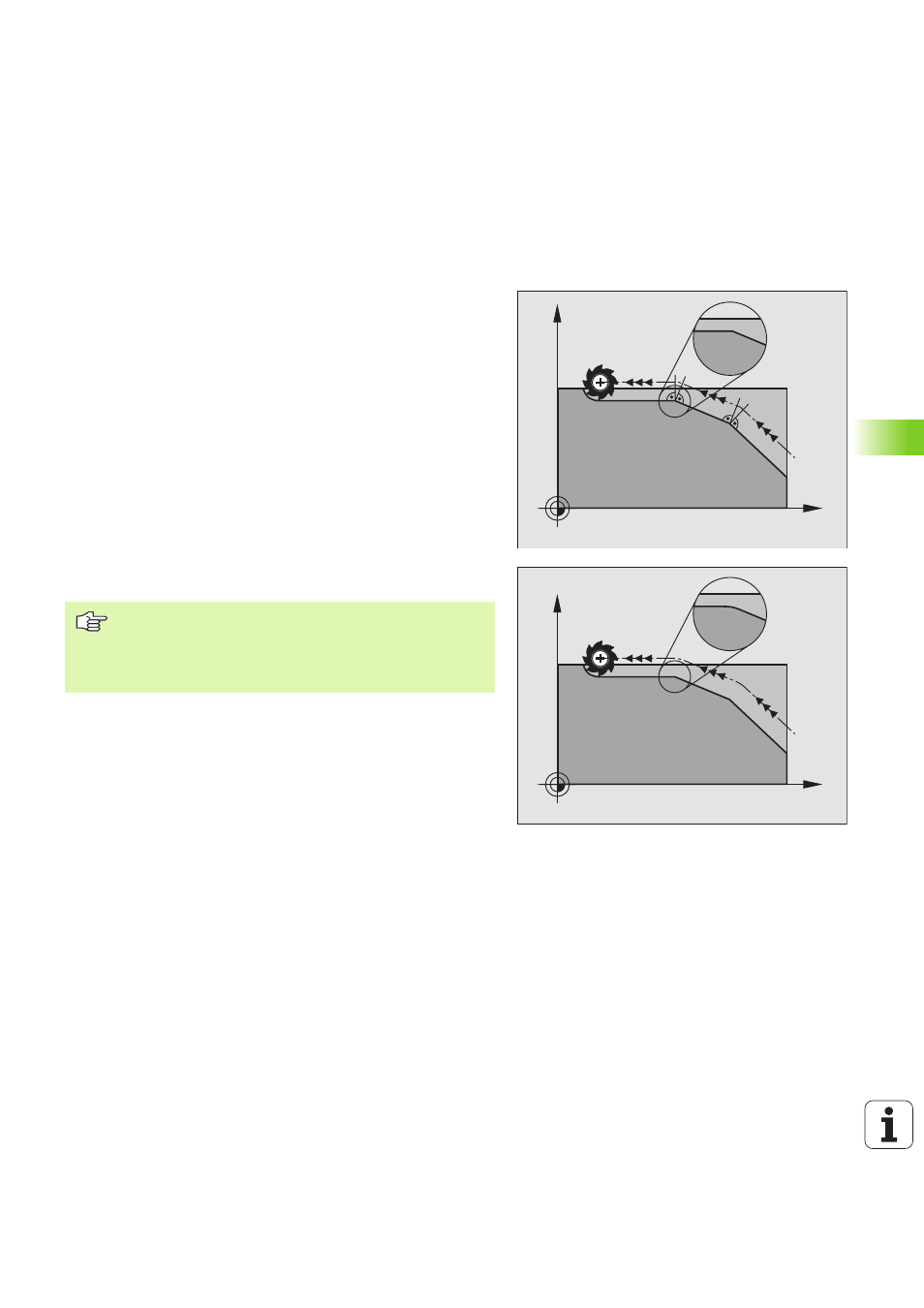

Ecken verschleifen: M90
Standardverhalten
Die TNC hält bei Positionier-Sätzen ohne Werkzeug-Radiuskorrektur
das Werkzeug an den Ecken kurz an (Genau-Halt).
Bei Programmsätzen mit Radiuskorrektur (G41/G42) fügt die TNC an
Außenecken automatisch einen Übergangskreis ein.
Verhalten mit M90
Das Werkzeug wird an eckigen Übergängen mit konstanter Bahnge-
schwindigkeit geführt: Die Ecken verschleifen und die Werkstück-
Oberfläche wird glatter. Zusätzlich verringert sich die Bearbeitungs-
zeit. Siehe Bild rechts Mitte.
Anwendungsbeispiel: Flächen aus kurzen Geradenstücken.
Wirkung
M90 wirkt nur in dem Programmsatz, in dem M90 programmiert ist.
M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand muss
angewählt sein.
X
Y
Unabhängig von M90 kann über MP7460 ein Grenzwert
festgelegt werden, bis zu dem noch mit konstanter Bahn-
geschwindigkeit verfahren wird (bei Betrieb mit Schlepp-
abstand und Geschwindigkeits-Vorsteuerung, nicht TNC
426, TNC 430).
X
Y
