HEIDENHAIN TNC 410, TNC 426, TNC 430
133
6
.4
B
a
hnb
e
w
e
gun
ge
n
–
r
e
c
h
tw
in
k
li
g
e
K
oor
di
n
a
te
n

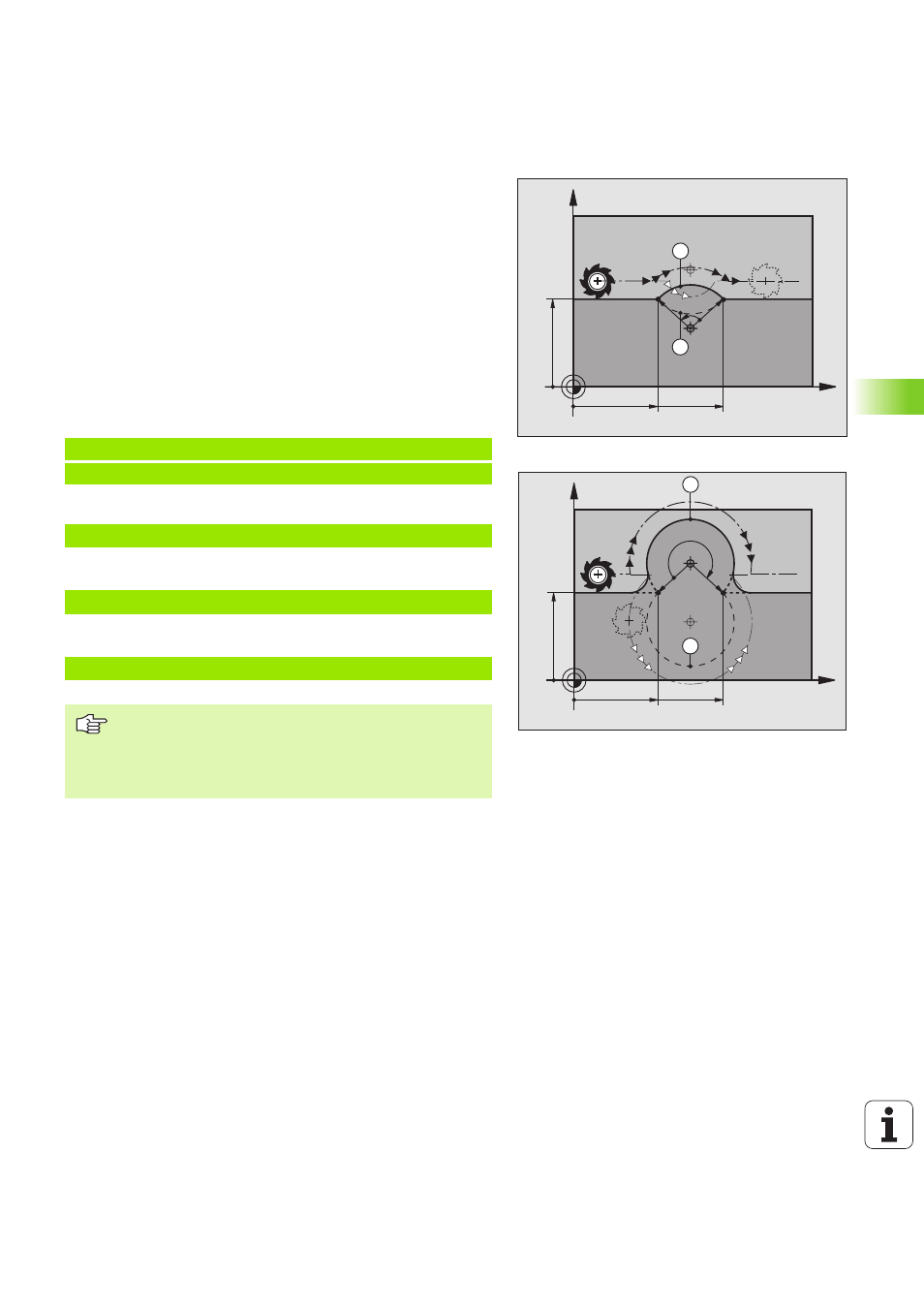

Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier ver-
schiedene Kreisbögen mit gleichem Radius miteinander verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (konvex)
oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn G02 (mit Radiuskorrektur G41)
Konkav: Drehsinn G03 (mit Radiuskorrektur G41)
NC-Beispielsätze
oder
oder
oder
N 1 00 G0 1 G 4 1 X +4 0 Y + 40 F2 0 0 M 3 *
N 1 10 G0 2 X + 70 Y+ 4 0 R +2 0 * (B O GE N 1 )
N 1 10 G0 3 X + 70 Y+ 4 0 R +2 0 * (B O GE N 2 )
N 1 10 G0 2 X + 70 Y+ 4 0 R -2 0 * (B O GE N 3 )
N 1 10 G0 3 X + 70 Y+ 4 0 R -2 0 * (B O GE N 4 )
Der Abstand von Start- und Endpunkt des Kreisdurchmes-
sers darf nicht größer als der Kreisdurchmesser sein.
Der maximale Radius beträgt 99,9999 m.
Winkelachsen A, B und C werden unterstützt.
X
Y
40
40
70
G03
4
ZW
3
R
R
G02
X
Y
ZW
R
R
40
40
70
1
2
G03
G02
