4 s tat u s -a n ze ig e n – HEIDENHAIN TNC 410 ISO Programming Benutzerhandbuch
Seite 38
12
1 Einführung
1.
4
S
tat
u
s
-A
n
ze
ig
e
n

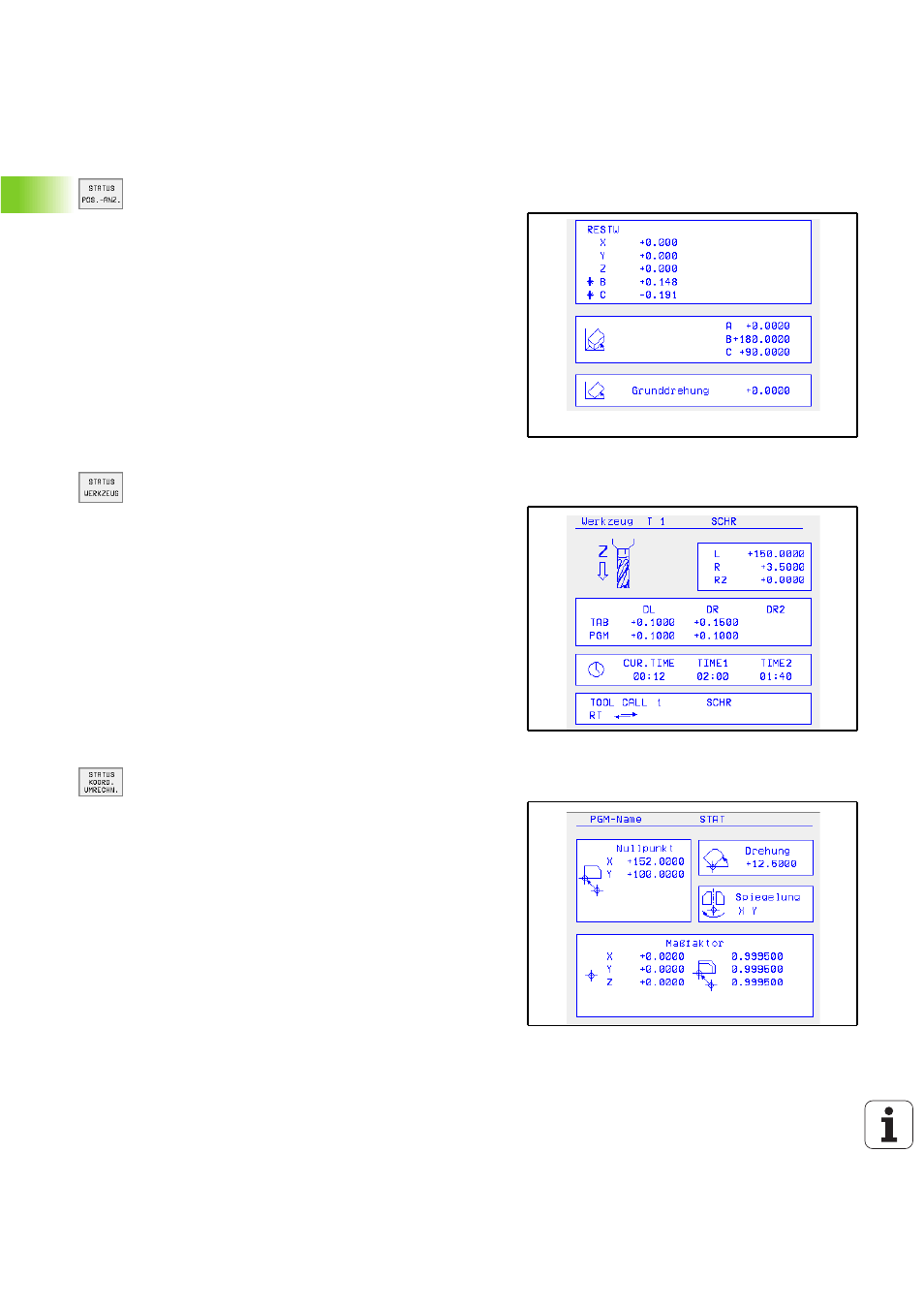

Positionen und Koordinaten
Informationen zu den Werkzeugen
Koordinaten-Umrechnungen
(siehe „Zyklen zur Koordinaten-Umrechnung” auf Seite 295)
2
4
1
3
1
Positionsanzeige
2
Art der Positionsanzeige, z. B. Ist-Position
3
Schwenkwinkel für die Bearbeitungsebene (nur TNC 426, TNC 430)
4
Winkel der Grunddrehung
3
5
1
2
4
6
1
n
Anzeige T: Werkzeug-Nummer und -Name
n
Anzeige RT: Nummer und Name eines Schwester-Werkzeugs
2
Werkzeugachse
3
Werkzeug-Länge und -Radien
4
Aufmaße (Delta-Werte) aus dem TOOL CALL (PGM) und der
Werkzeug-Tabelle (TAB)
5
Standzeit, maximale Standzeit (TIME 1) und maximale Standzeit
bei TOOL CALL (TIME 2)
6
Anzeige des aktiven Werkzeugs und des (nächsten) Schwester-
Werkzeugs
5
6
4
1
2
3
1
Hauptprogramm-Name
2
Aktive Nullpunkt-Verschiebung (Zyklus 7)
3
Aktiver Drehwinkel (Zyklus 10)
4
Gespiegelte Achsen (Zyklus 8)
5
Aktiver Maßfaktor / Maßfaktoren (Zyklen 11 / 26)
6
Mittelpunkt der zentrischen Streckung
