Graphische Darstellung einer Differenzialgleichung zweiter Ordnung

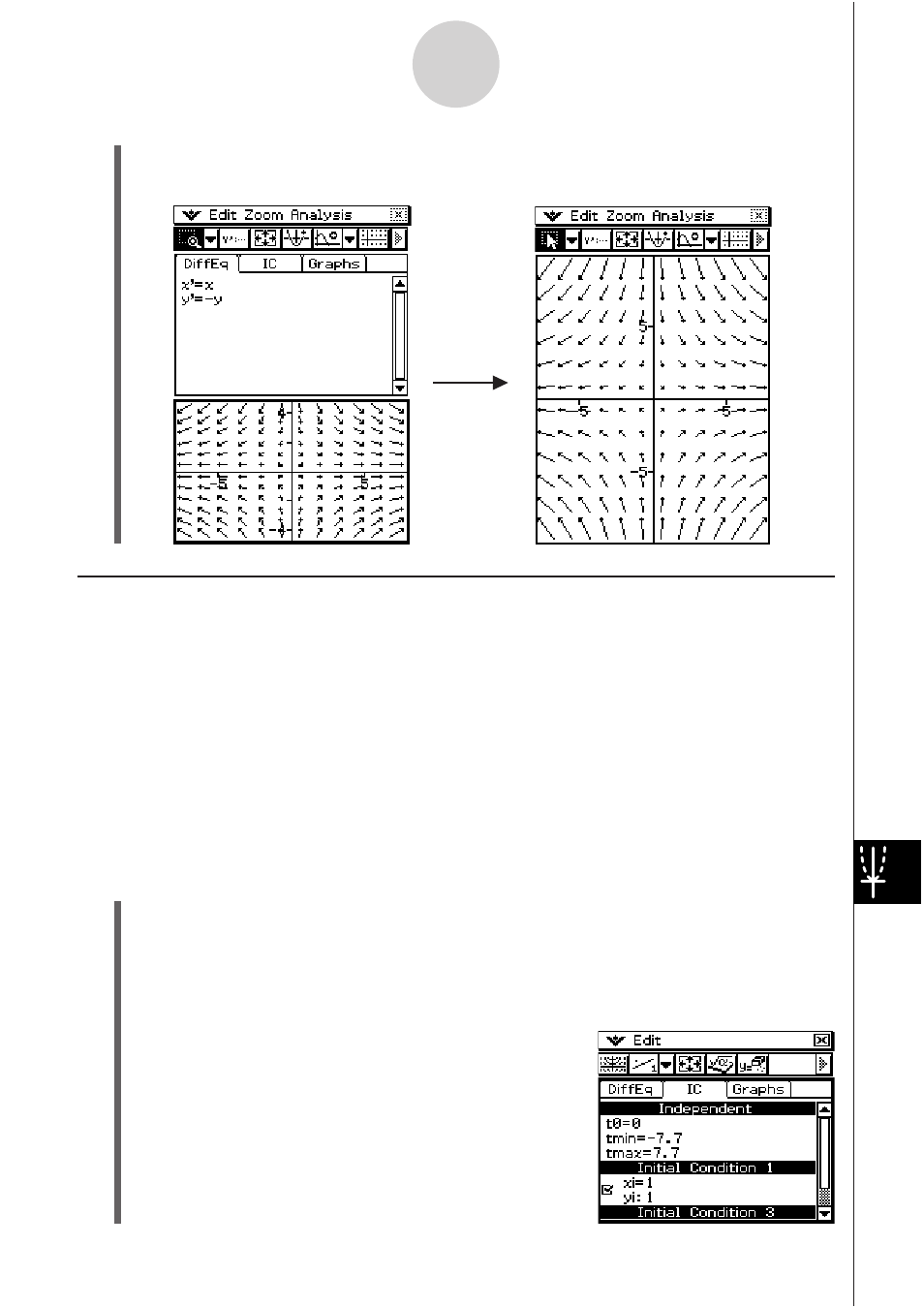

(4) Tippen Sie auf .
• Nun wird der Phasenraum für das System x’ = x, y’ = −y gezeichnet.
Eingabe der Anfangsbedingungen und graphische Darstellung der
Lösungskurve einer Differenzialgleichung zweiter Ordnung
Mit dem hier beschriebenen Vorgehen können Sie das Richtungsfeld mit der Lösungskurve einer
Differenzialgleichung zweiter Ordnung überlagern, die unter dem Register [DiffEq] eingegeben
wurde. Dazu ist eine Anfangsbedingung vorzugeben.
Beispiel: Eingabe der Differenzialgleichung zweiter Ordnung y’ = −y(x)/x als System {x’ = x(t), y’
= −y(t)}. Zeichnen Sie dessen Phasenraum und stellen Sie dann die Lösungs-kurve
für die Anfangsbedingung (xi, yi) = (1,1) graphisch dar.
Mindestwert der unabhängigen Variablen (tmin) = −7.7, Höchstwert (tmax) = 7.7 und
Anfangswert (t0) = 0.
S Operationen auf dem ClassPad
(1) Zeichnen Sie den Phasenraum für {x’ = x, y’ = −y} wie unter „Darstellung des Phasen-
raumes einer Differenzialgleichung zweiter Ordnung“ auf Seite 14-3-1 angegeben.
(2) Aktivieren Sie das Differenzialgleichungseditor-Fenster und tippen Sie dann auf das [IC]-
Register.
• Nun wird der Editor für die Anfangsbedingungen geöffnet.
(3) Geben Sie im Editor für die Anfangsbedingungen (xi,
yi ) = (1,1) ein. Markieren Sie das Kontrollkästchen
neben „ xi =“, und tippen Sie dann auf @U@U.
2
[Edit] - [Redraw]
