BECKHOFF EL7037 - Handbuch (Seite 104)

Inbetriebnahme

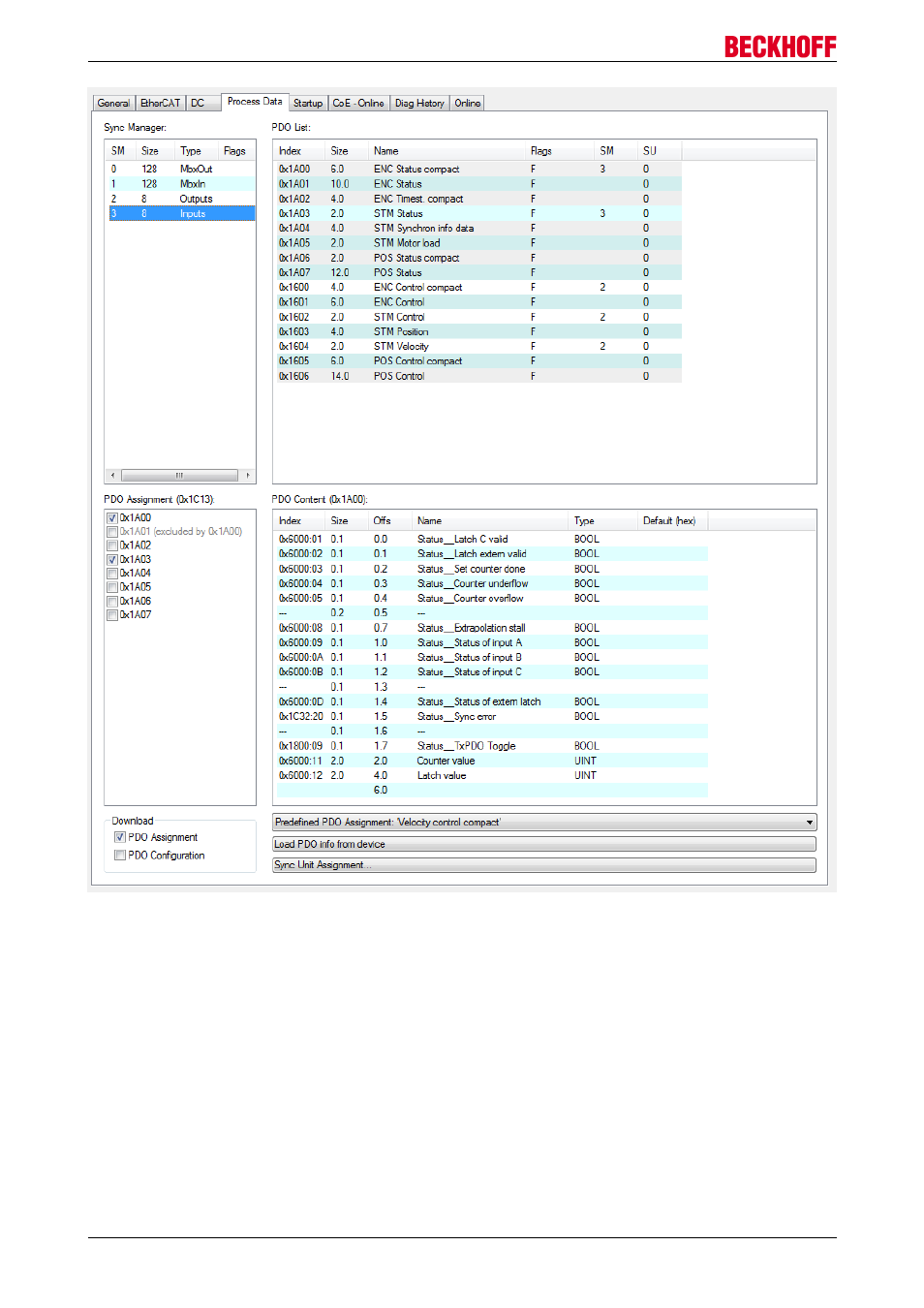

Abb. 110: Karteireiter Prozessdaten SM3, EL70xx (default)
PDO-Zuordnung
Zur Konfiguration der Prozessdaten markieren Sie im oberen linken Feld „Sync Manager“ (siehe Abb.) den
gewünschten Sync Manager (editierbar sind hier SM 2 + 3). Im Feld darunter „PDO Zuordnung“ können
dann die diesem Sync Manager zugeordneten Prozessdaten an- oder abschaltet werden. Ein Neustart des
EtherCAT-Systems oder Neuladen der Konfiguration im Config-Modus (F4) bewirkt einen Neustart der
EtherCAT-Kommunikation und die Prozessdaten werden von der Klemme übertragen.
EL70x7 104 Version 1.0
