Installation
4.5
Schirmkonzept
Die vorkonfektionierten Leitungen von Beckhoff Automation bieten zusammen mit der Schirmschiene einen
optimalen Schutz gegen elektro-magnetische Störungen.
Anschluss der Motorleitung an die Schirmschiene

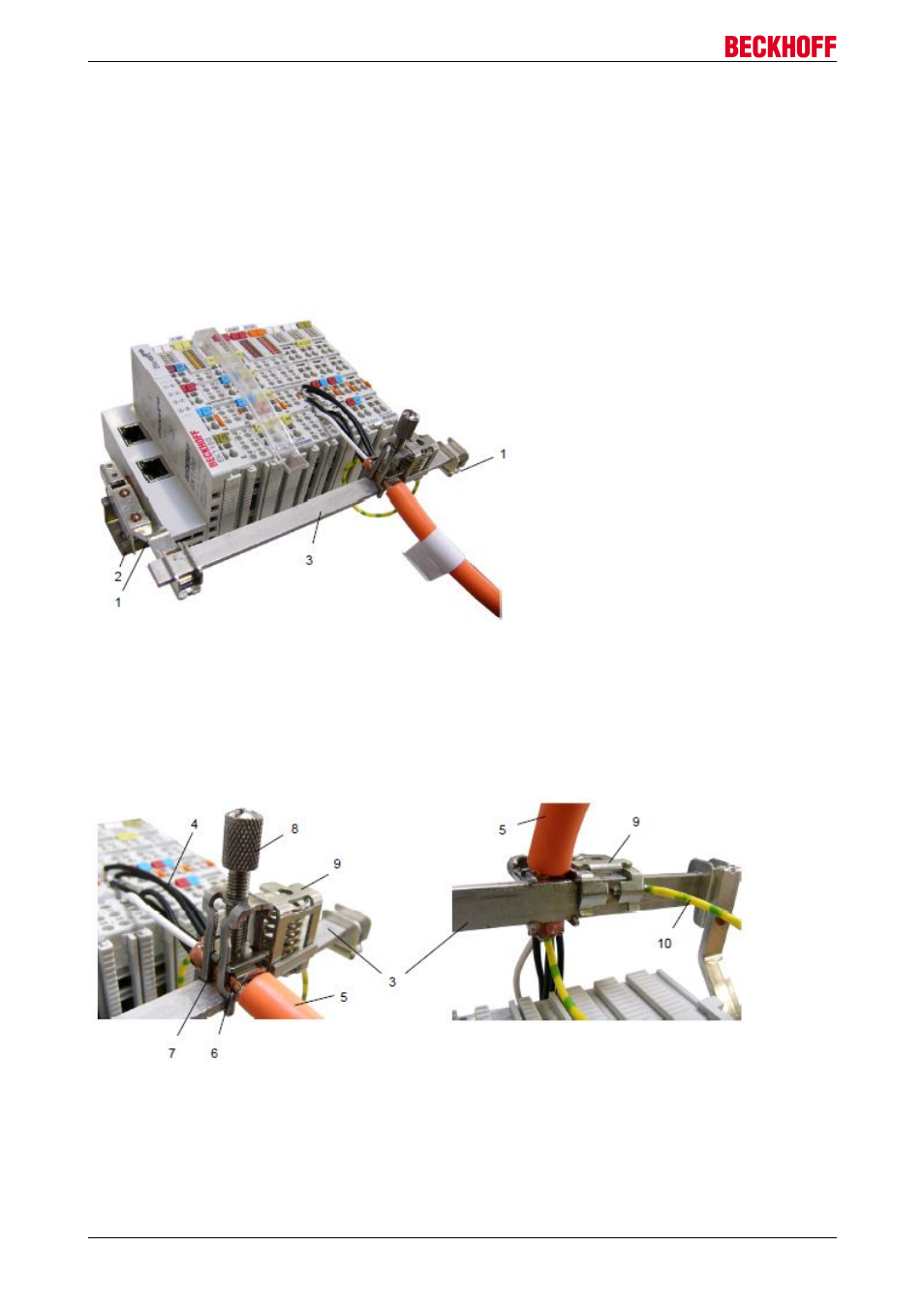

Befestigen Sie die Schirmschienenträger 1 auf der Hutschiene 2. Die Hutschiene 2 muss großflächig mit der
metallischen Rückwand des Schaltschranks verbunden sein. Montieren Sie die Schirmschiene 3 wie unten
abgebildet.
Schirmschiene
Verdrahten Sie die Adern 4 der Motorleitung 5 und befestigen Sie dann das kupferummantelte Ende 6 der
Motorleitung 5 mit der Schirmschelle 7 an die Schirmschiene 3. Ziehen Sie die Schraube 8 bis zum Anschlag
an.
Befestigen Sie die PE-Schelle 9 an die Schirmschiene 3. Klemmen Sie die PE-Ader 10 der Motorleitung 5
unter die PE-Schelle 9.
Schirmanbindung
Anschluss der Feedbackleitung
Der Schirmanschluss der Feedbackleitung geschieht über die metallische Steckerbefestigung beim
Anschrauben des Feedbacksteckers an den AM3100.
Auf der Klemmenseite kann der Schirm ebenfalls aufgelegt werden. Verdrahten Sie die Adern der
EL70x7
