Installation
Eine Lasche für die Zugentlastung des Kabels stellt in vielen Anwendungen eine deutliche Vereinfachung
der Montage dar und verhindert ein Verheddern der einzelnen Anschlussdrähte bei gezogenem Stecker.
Leiterquerschnitte von 0,08 mm
2
bis 2,5 mm
2
können weiter in der bewährten Federkrafttechnik verwendet
werden.
Übersicht und Systematik in den Produktbezeichnungen der Serien KSxxxx und ESxxxx werden wie von den
Serien bekannt KLxxxx und ELxxxx weitergeführt.
High-Density-Klemmen (HD-Klemmen)

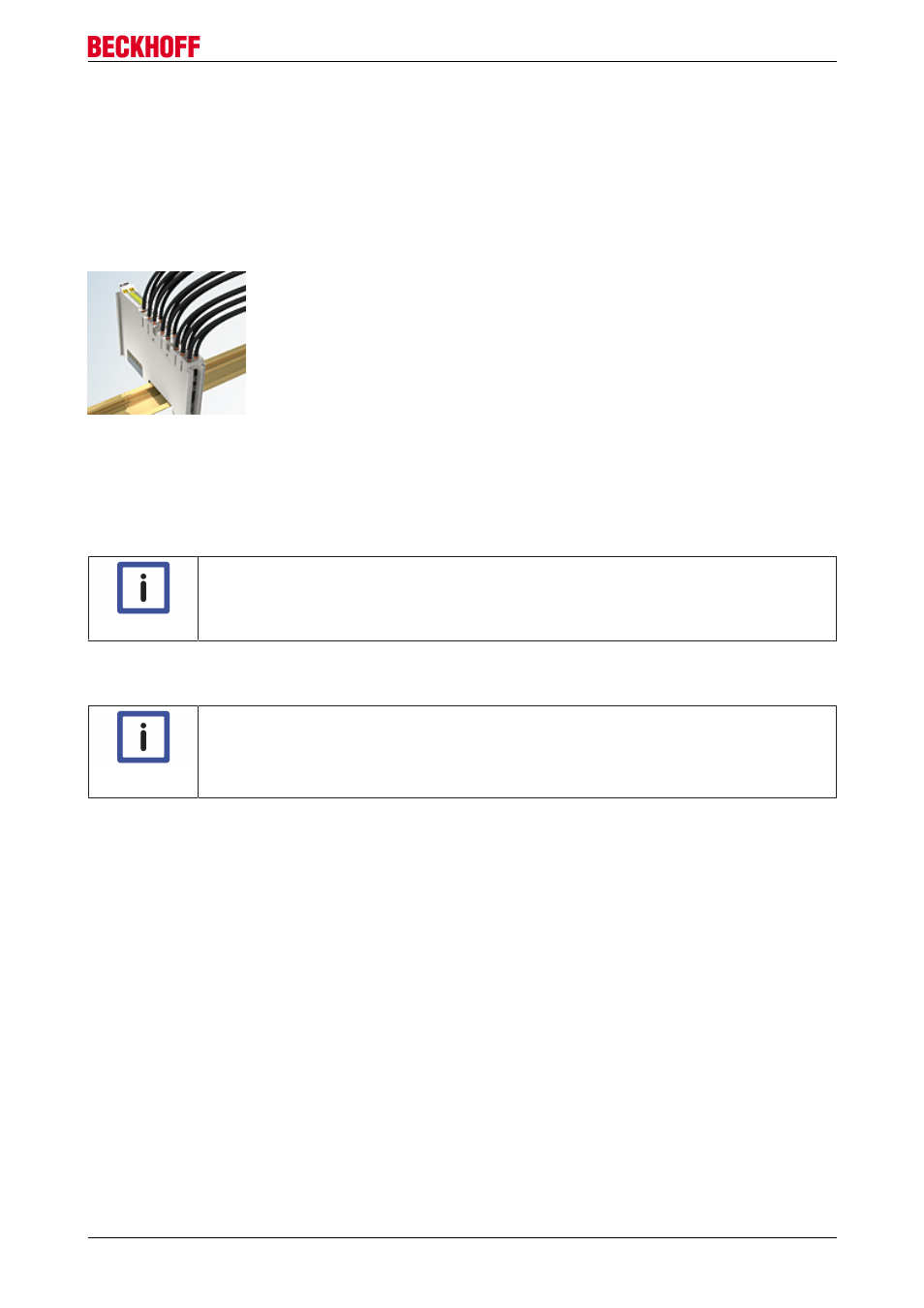

Abb. 29: High-Density-Klemmen
Die Busklemmen dieser Baureihe mit 16 Anschlusspunkten zeichnen sich durch eine besonders kompakte
Bauform aus, da die Packungsdichte auf 12 mm doppelt so hoch ist wie die der Standard-Busklemmen.
Massive und mit einer Aderendhülse versehene Leiter können ohne Werkzeug direkt in die
Federklemmstelle gesteckt werden.
Hinweis
Verdrahtung HD-Klemmen
Die High-Density-Klemmen (HD-Klemmen) der Serien ELx8xx und KLx8xx unterstützen
keine stehende Verdrahtung.
Ultraschall-litzenverdichtete Leiter
Hinweis
Ultraschall-litzenverdichtete Leiter
An die Standard- und High-Density-Klemmen (HD-Klemmen) können auch ultraschall-lit-
zenverdichtete (ultraschallverschweißte) Leiter angeschlossen werden. Beachten Sie die
unten stehenden Tabellen zum Leitungsquerschnitt [
44]!
