Inbetriebnahme

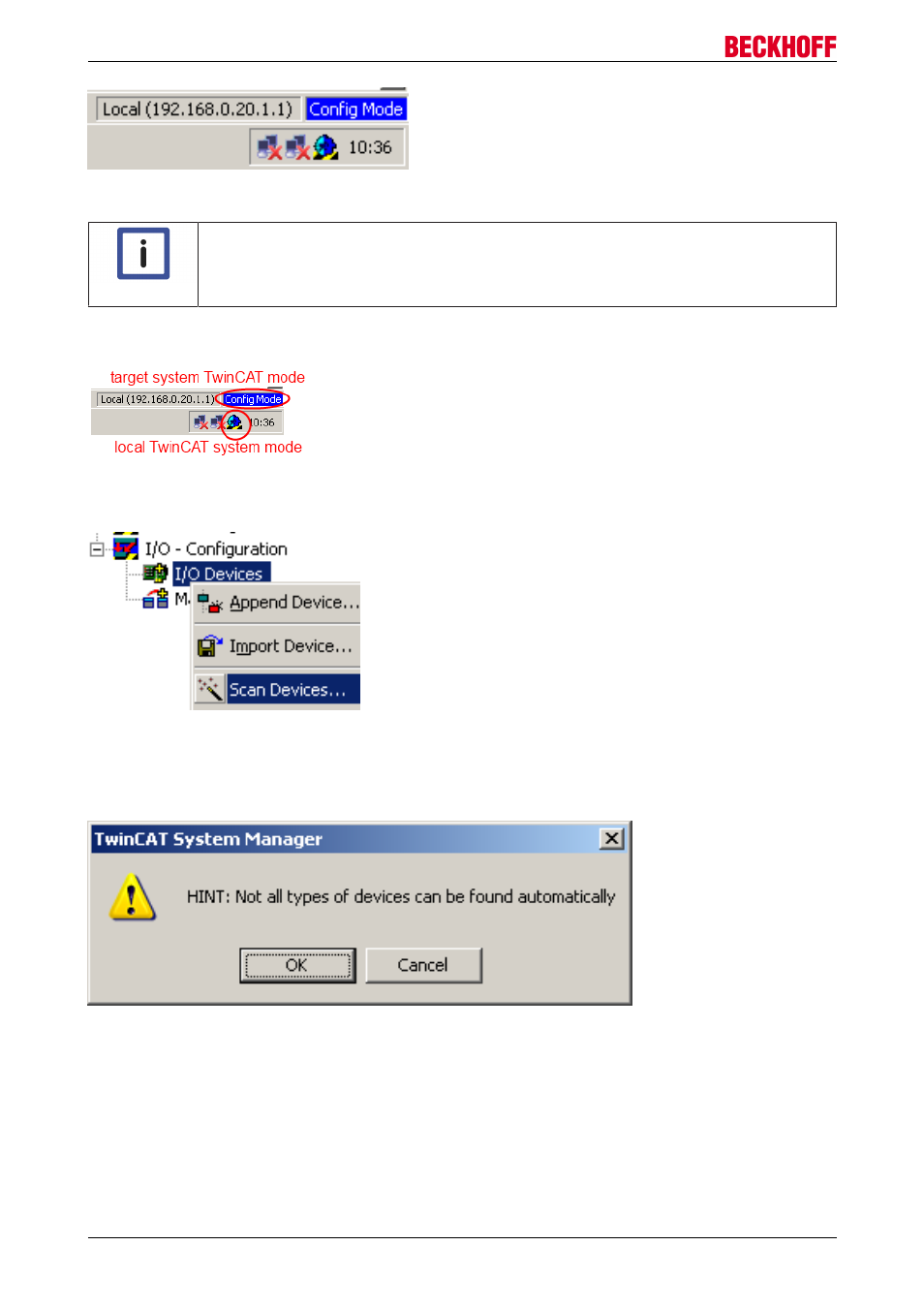

Abb. 69: TwinCAT Anzeige CONFIG-Modus
Hinweis
Online Scannen im Config Mode
Die Online-Suche im RUN-Modus (produktiver Betrieb) ist nicht möglich. Es ist die Unter-
scheidung zwischen TwinCAT-Programmiersystem und TwinCAT-Zielsystem zu beachten.
Das TwinCAT-Icon neben der Windows-Uhr stellt immer den TwinCAT-Modus des lokalen IPC dar. Im
Systemmanager-Fenster wird dagegen der TwinCAT-Zustand des Zielsystems gezeigt.
Abb. 70: Unterscheidung lokales/Zielsystem
Im Konfigurationsbaum bringt uns ein Rechtsklick auf den General-Punkt "I/O Devices" zum Such-Dialog.
Abb. 71: Scan Devices
Dieser Scan-Modus versucht nicht nur EtherCAT-Geräte (bzw. die als solche nutzbaren Ethernet-Ports) zu
finden, sondern auch NOVRAM, Feldbuskarten, SMB etc. Nicht alle Geräte können jedoch automatisch
gefunden werden.
Abb. 72: Hinweis automatischer GeräteScan
Ethernet Ports mit installierten TwinCAT Realtime-Treiber werden als "RT-Ethernet" Geräte angezeigt.
Testweise wird an diesen Ports ein EtherCAT-Frame verschickt. Erkennt der Scan-Agent an der Antwort,
dass ein EtherCAT-Slave angeschlossen ist, wird der Port allerdings gleich als "EtherCAT Device"
angezeigt.
