Installation
4.3
Vorgeschriebene Einbaulage
Achtung
Einschränkung von Einbaulage und Betriebstemperaturbereich
Sorgen Sie bei der Montage der Klemmen dafür, dass im Betrieb oberhalb und unterhalb
der Klemmen ausreichend Abstand zu anderen Komponenten eingehalten wird, so dass
die Klemmen ausreichend belüftet werden!
Vorgeschriebene Einbaulage
Für die vorgeschriebene Einbaulage wird die Tragschiene waagerecht montiert und die Anschlussflächen
der EL/KL-Klemmen weisen nach vorne (siehe Abb. „Empfohlene Abstände bei Standard Einbaulage“).
Die Klemmen werden dabei von unten nach oben durchlüftet, was eine optimale Kühlung der Elektronik
durch Konvektionslüftung ermöglicht. Bezugsrichtung "unten" ist hier die Erdbeschleunigung.

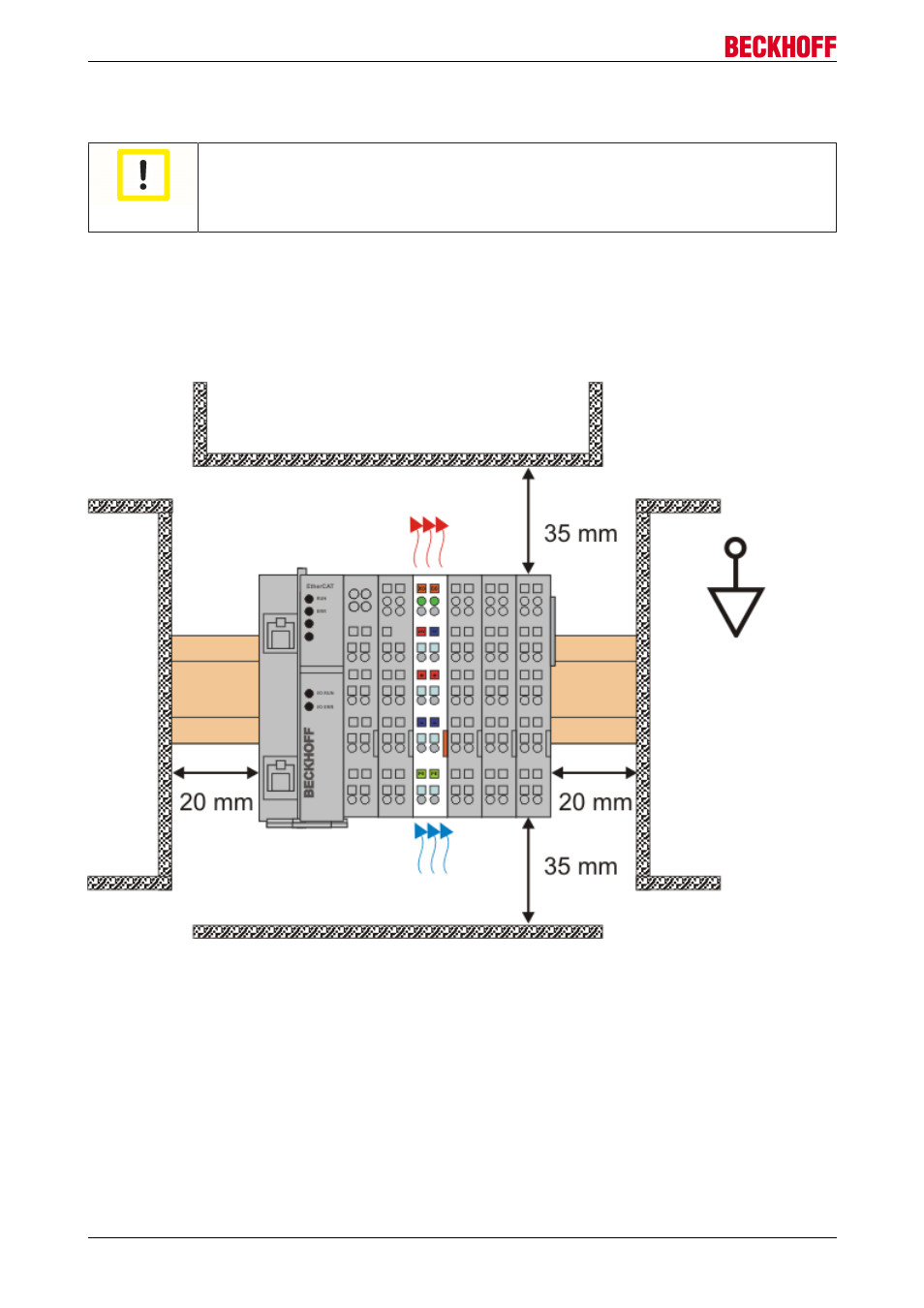

Abb. 31: Empfohlene Abstände bei Standard Einbaulage
Die Einhaltung der Abstände nach der obigen Abbildung wird dringend empfohlen!
