Inbetriebnahme

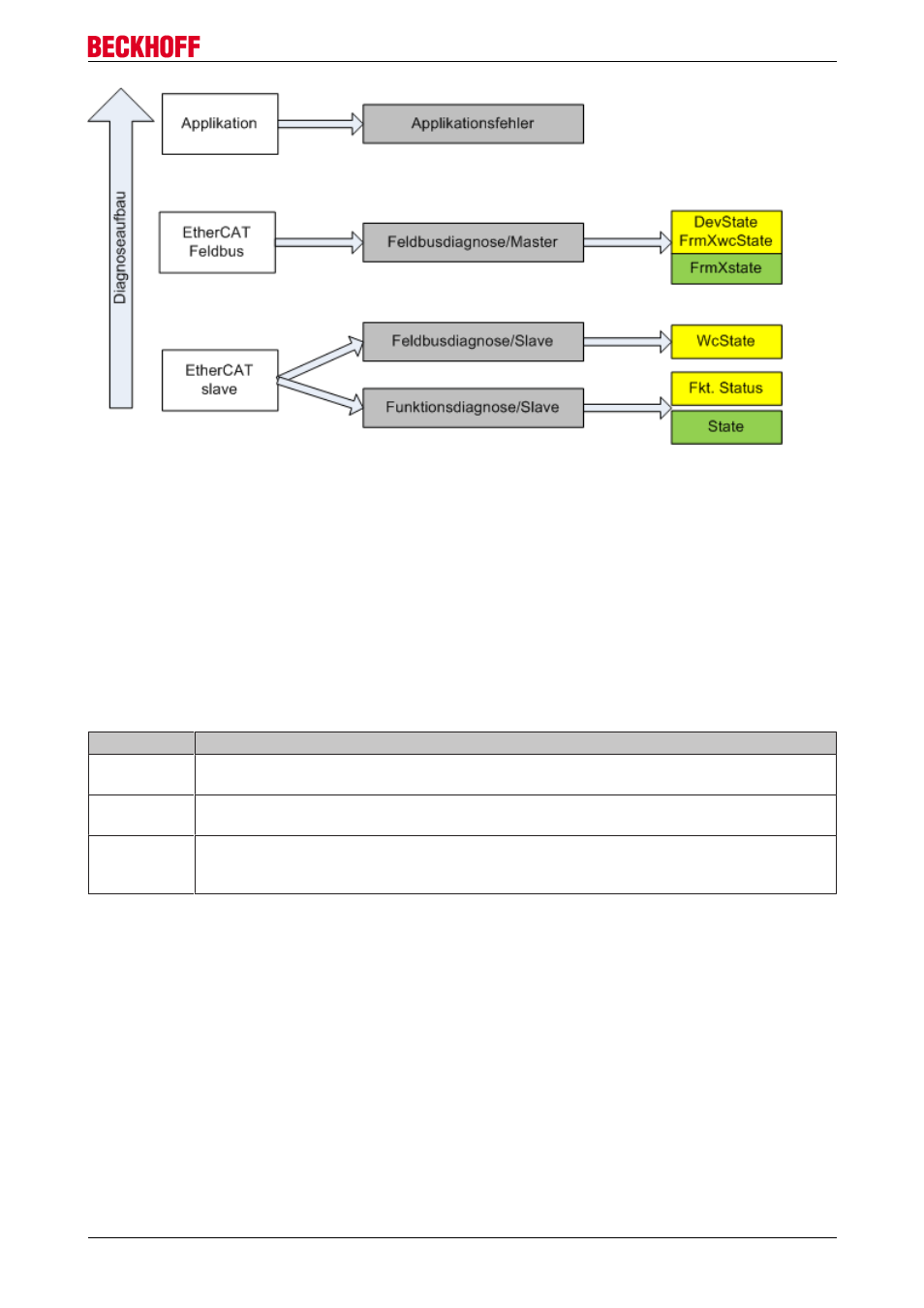

Abb. 100: Auswahl an Diagnoseinformationen eines EtherCAT Slave
Im Allgemeinen verfügt ein EtherCAT Slave über
• slave-typische Kommunikationsdiagnose (Diagnose der erfolgreichen Teilnahme am
Prozessdatenaustausch und richtige Betriebsart)
Diese Diagnose ist für alle Slaves gleich.
als auch über
• kanal-typische Funktionsdiagnose (geräteabhängig)
Siehe entsprechende Gerätedokumentation
Die Farbgebung in Abb. „Auswahl an Diagnoseinformationen eines EtherCAT Slave“ entspricht auch den
Variablenfarben im System Manager, siehe Abb. „Grundlegende EtherCAT Slave Diagnose in der PLC“.
Farbe
Bedeutung
gelb
Eingangsvariablen vom Slave zum EtherCAT Master, die in jedem Zyklus aktualisiert
werden
rot
Ausgangsvariablen vom Slave zum EtherCAT Master, die in jedem Zyklus aktualisiert
werden
grün
Informationsvariabeln des EtherCAT Masters, die azyklisch aktualisiert werden d.h. in einem
Zyklus eventuell nicht den letztmöglichen Stand abbilden. Deshalb ist ein Auslesen solcher
Variablen über ADS sinnvoll.
In Abb. „Grundlegende EtherCAT Slave Diagnose in der PLC“ ist eine Beispielimplementation einer
grundlegenden EtherCAT Slave Diagnose zu sehen. Dabei wird eine Beckhoff EL3102 (2 kanalige analoge
Eingangsklemme) verwendet, da sie sowohl über slave-typische Kommunikationsdiagnose als auch über
kanal-spezifische Funktionsdiagnose verfügt. In der PLC sind Strukturen als Eingangsvariablen angelegt, die
jeweils dem Prozessabbild entsprechen.
