Fehlerbehebung

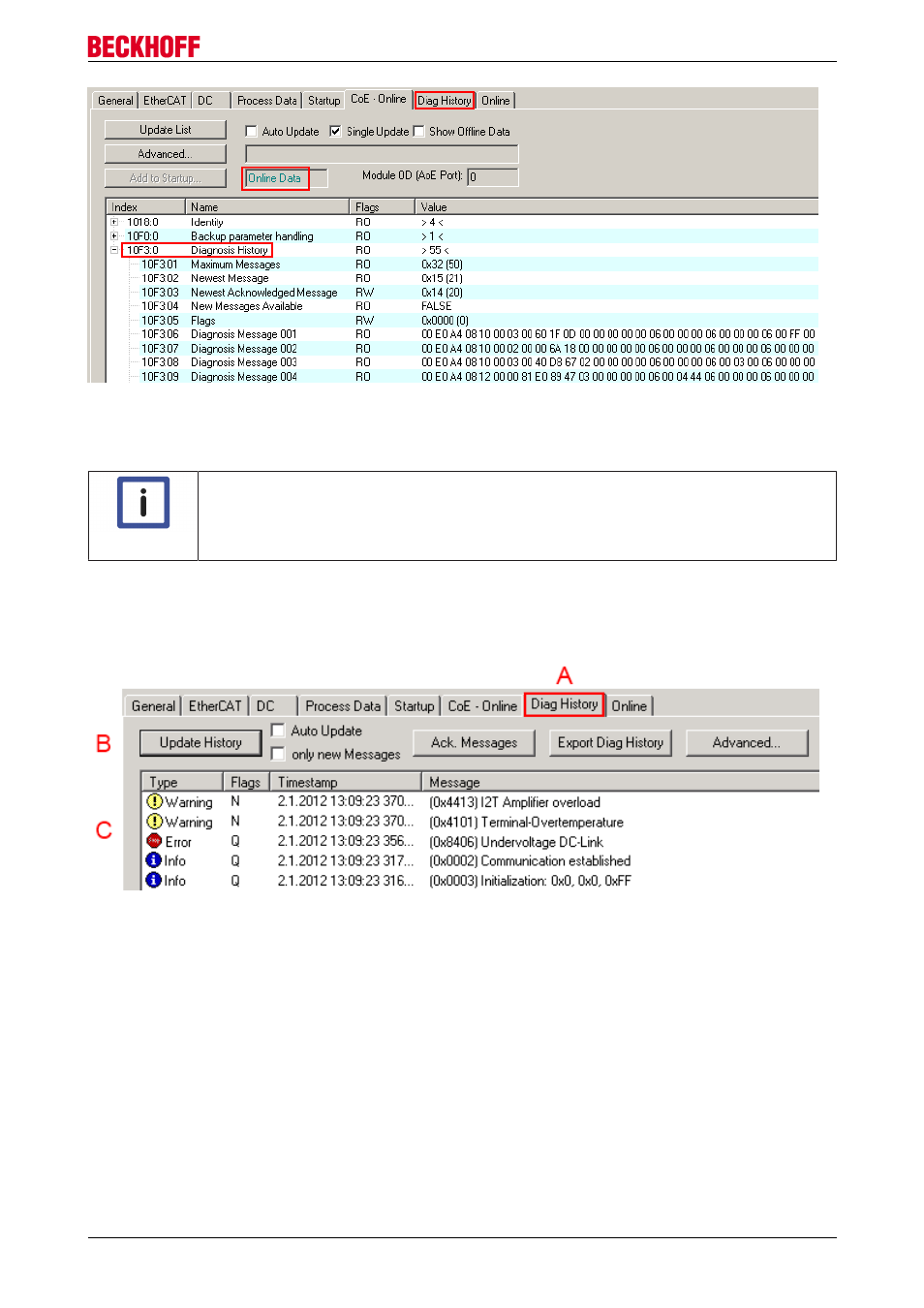

Abb. 176: DiagMessages im CoE
Unter x10F3:02 ist der Subindex der neuesten DiagMessage auslesbar.
Hinweis
Unterstützung zur Inbetriebnahme
Das System der DiagMesssages ist vor allem während der Anlageninbetriebnahme einzu-
setzen. Zur Online-Diagnose während des späteren Dauerbetriebs sind die Diagnosewerte
z.B. im StatusWord des Gerätes (wenn verfügbar) hilfreich.
Implementierung TwinCAT Systemmanager
Ab TwinCAT 2.11 werden DiagMessages, wenn vorhanden, beim Gerät in einer eigenen Oberfläche
angezeigt. Auch die Bedienung (Abholung, Bestätigung) erfolgt darüber.
Abb. 177: Implementierung DiagMessage-System im TwinCAT Systemmanager
Im Reiter Diag History (A) sind die Betätigungsfelder (B) wie auch die ausgelesene History (C) zu sehen. Die
Bestandteile der Message:
• Info/Warning/Error
• Acknowledeg-Flag (N = unbestätigt, Q = bestätigt)
• Zeitstempel
• Text-ID
• Klartext-Meldung nach ESI/XML Angabe
Die Bedeutung der Buttons ist selbsterklärend.
