Inbetriebnahme

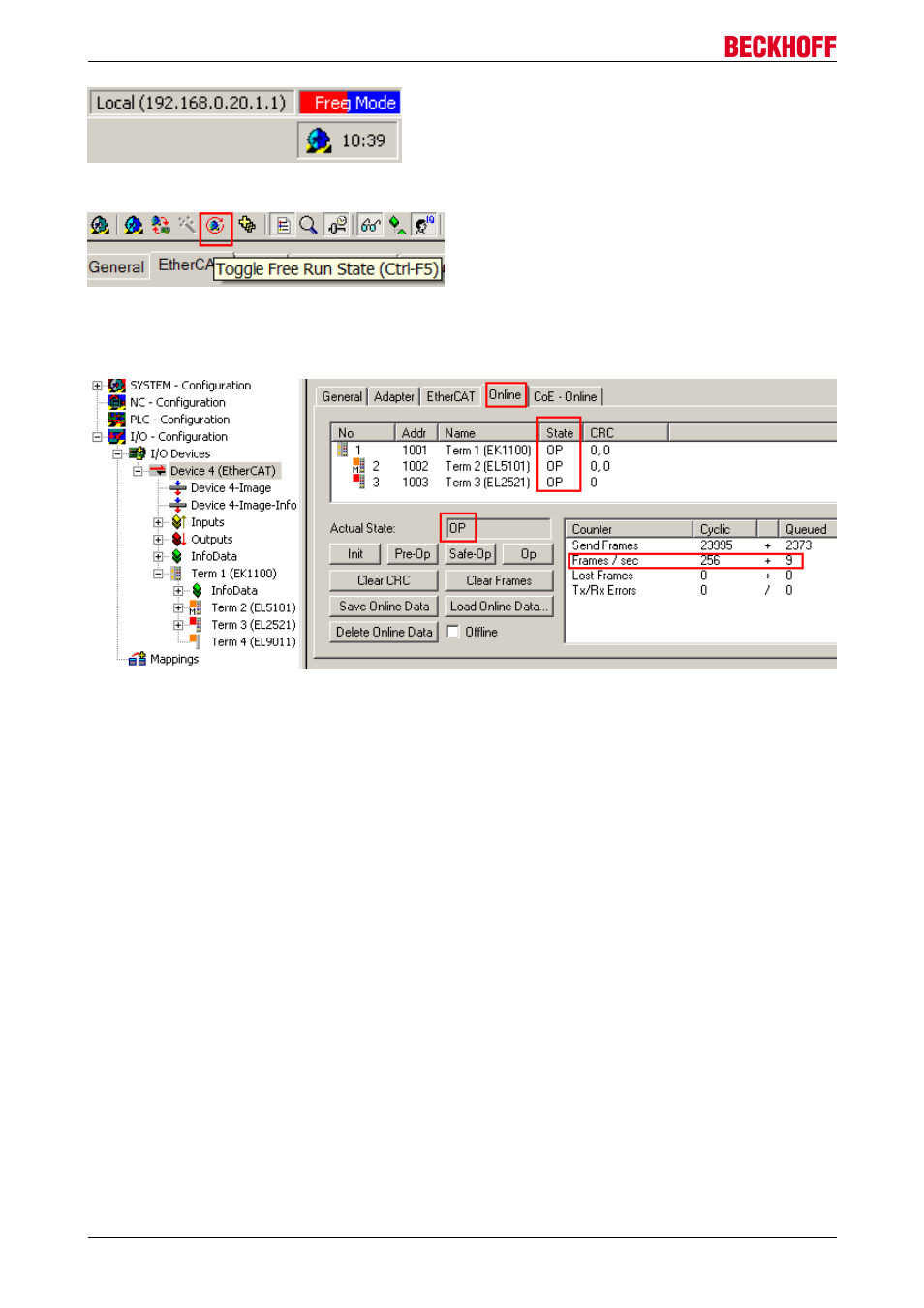

Abb. 81: Anzeige Config/FreeRun
Abb. 82: TwinCAT kann auch durch einen Button in diesen Zustand versetzt werden
Das EtherCAT System sollte sich danach in einem funktionsfähigen zyklischen Betrieb nach Abb.
„Beispielhafte Online-Anzeige“ befinden.
Abb. 83: Beispielhafte Online-Anzeige
Zu beachten sind
• alle Slaves sollen im OP-State sein
• der EtherCAT Master soll im "Actual State" OP sein
• "Frames/sec" soll der Zykluszeit unter Berücksichtigung der versendeten Frameanzahl sein
• es sollen weder übermäßig "LostFrames"- noch CRC-Fehler auftreten
Die Konfiguration ist nun fertig gestellt. Sie kann auch wie im manuellen Vorgang [
69] beschrieben
verändert werden.
Problembehandlung
Beim Scannen können verschiedene Effekte auftreten.
• es wird ein unbekanntes Gerät entdeckt, d.h. ein EtherCAT Slave für den keine ESI-XML-
Beschreibung vorliegt.
In diesem Fall bietet der Systemmanager an, die im Gerät eventuell vorliegende ESI auszulesen.
Lesen Sie dazu das Kapitel "Hinweise zu ESI/XML".
• Teilnehmer werden nicht richtig erkannt
Ursachen können sein
- fehlerhafte Datenverbindungen, es treten Datenverluste während des Scans auf
- Slave hat ungültige Gerätebeschreibung
Es sind die Verbindungen und Teilnehmer gezielt zu überprüfen, z.B. durch den Emergency Scan.
Der Scan ist dann erneut vorzunehmen.
