Installation
Anschlussarten
Die Schrittmotorklemme EL7037 hat bipolare Endstufen und kann damit bipolare und unipolare Motoren
ansteuern.
Bipolare Motoren

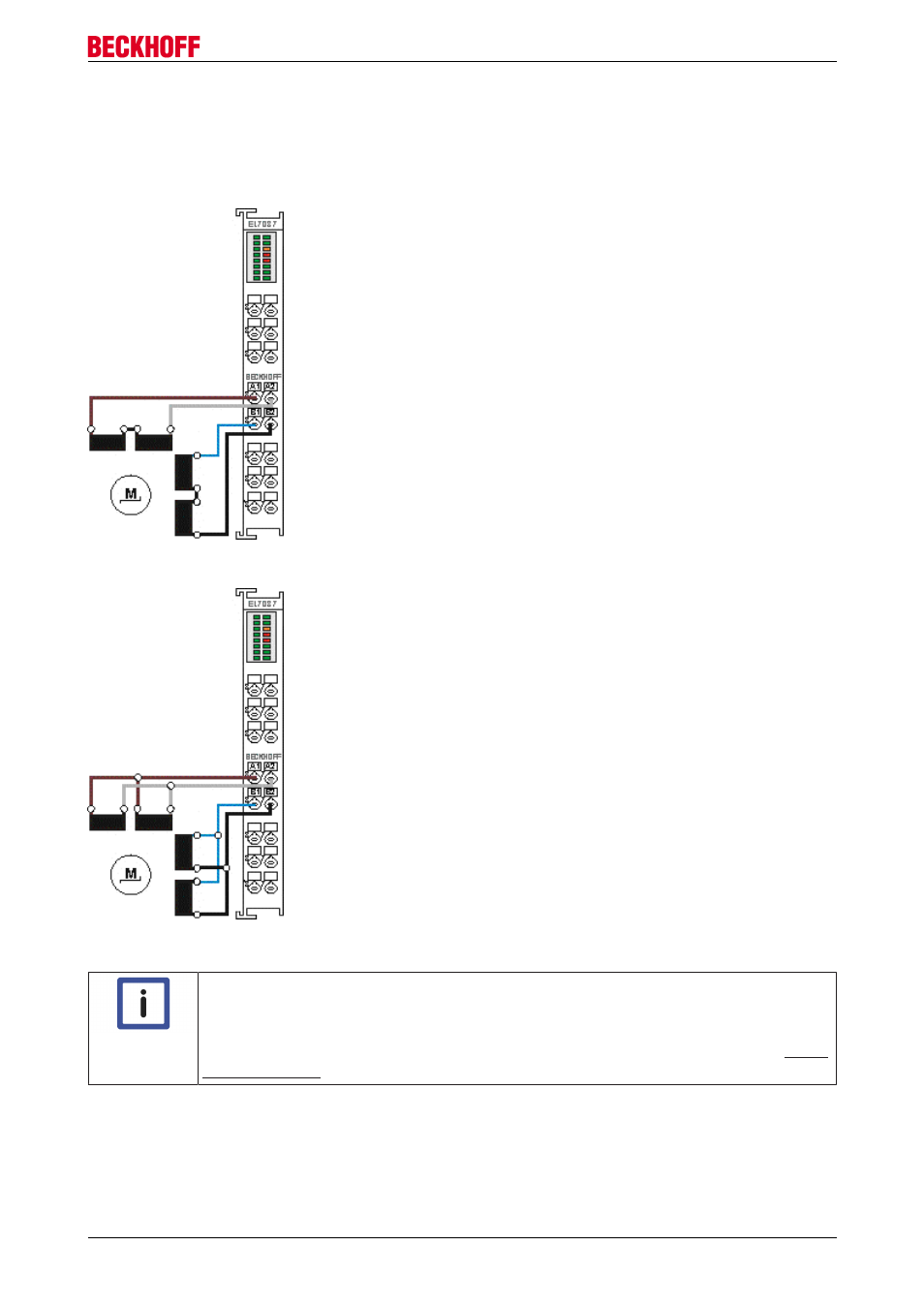

Abb. 35: Bipolare Ansteuerung (seriell) eines bipolaren Motors
Abb. 36: Bipolare Ansteuerung (parallel) eines bipolaren Motors
Hinweis
Dokumentation zu Schrittmotoren von Beckhoff
Diese beiden Beispiele zeigen den Anschluss der bipolaren Beckhoff-Motoren AS1010,
AS1020, AS1030, AS1050 oder AS1060. Weitere Informationen zu Schrittmotoren von
Beckhoff finden Sie in der zugehörigen Dokumentation, die auf unserer Internetseite http://
www.beckhoff.de unter Download zur Verfügung steht.
EL70x7 53 Version 1.0
