Inbetriebnahme
Wird dennoch die Online Description verwendet, liest der Systemmanager aus dem im EtherCAT Slave
befindlichen EEPROM eine Kopie der Gerätebeschreibung aus. Bei komplexen Slaves kann die EEPROM-
Größe u.U. nicht ausreichend für die gesamte ESI sein, weshalb im Konfigurator dann eine unvollständige
ESI vorliegt. Deshalb wird der Weg über die ESI-Datei dringend empfohlen.
Der Systemmanager legt dann in seinem ESI-Verzeichns eine neue Datei "OnlineDescription0000...xml" an,
die alle online ausgelesenen ESI-Beschreibungen enthält.

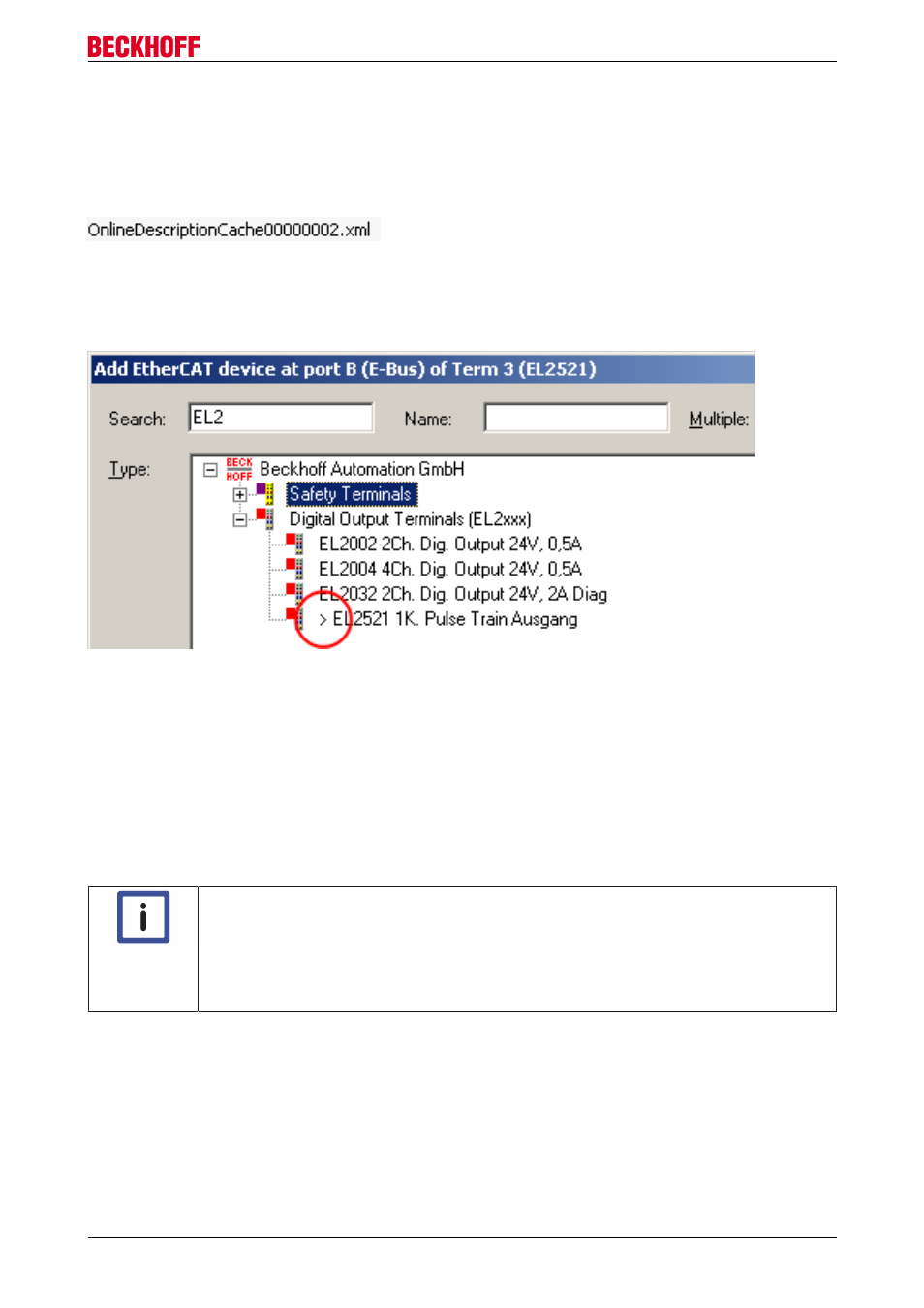

Abb. 53: Vom Systemmanager angelegt OnlineDescription.xml
Wird daraufhin manuell ein Slave in die Konfiguration eingefügt, unterscheiden sich solchermaßen erstellte
Slaves durch einen vorangestellten Pfeil, s. Abb. „Pfeil kennzeichnet durch Online Description erfasste ESI“,
EL2521.
Abb. 54: Pfeil kennzeichnet durch Online Description erfasste ESI
Wurde mit solchen ESI-Daten gearbeitet und liegen später die herstellereigenen Dateien vor, ist die
OnlineDescription....xml wie folgt zu löschen:
• alle Systemmanagerfenster schließen
• TwinCAT in Konfig-Mode neu starten
• "OnlineDescription0000...xml" löschen
• TwinCAT Systemmanager wieder öffnen
Danach darf diese Datei nicht mehr zu sehen sein, Ordner ggf. mit <F5> aktualisieren.
Hinweis
OnlineDescription unter TwinCAT 3.x
Zusätzlich zu der oben genannten Datei "OnlineDescription0000...xml" legt TwinCAT 3.x
auch einen so genannten EtherCAT-Cache mit neuentdeckten Geräten an, z.B. unter Win-
dows 7 unter C:\User\[USERNAME]\AppData\Roaming\Beckhoff\TwinCAT3\Components
\Base\EtherCATCache.xml (Spracheinstellungen des Betriebssystems beachten!)Diese
Datei ist im gleichen Zuge wie die andere Datei zu löschen.
Fehlerhafte ESI-Datei
Liegt eine fehlerhafte ESI-Datei vor die vom Systemmanager nicht eingelesen werden kann, meldet dies der
Systemmanager durch ein Hinweisfenster.
