Installation
4.4 Montage von passiven Klemmen
Hinweis
Hinweis zur Montage von Passiven Klemmen
EtherCAT-Busklemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb
des Busklemmenblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erken-
nen sind diese Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um
einen optimalen Datenaustausch zu gewährleisten, dürfen nicht mehr als 2 passive Klem-
men direkt aneinander gereiht werden!

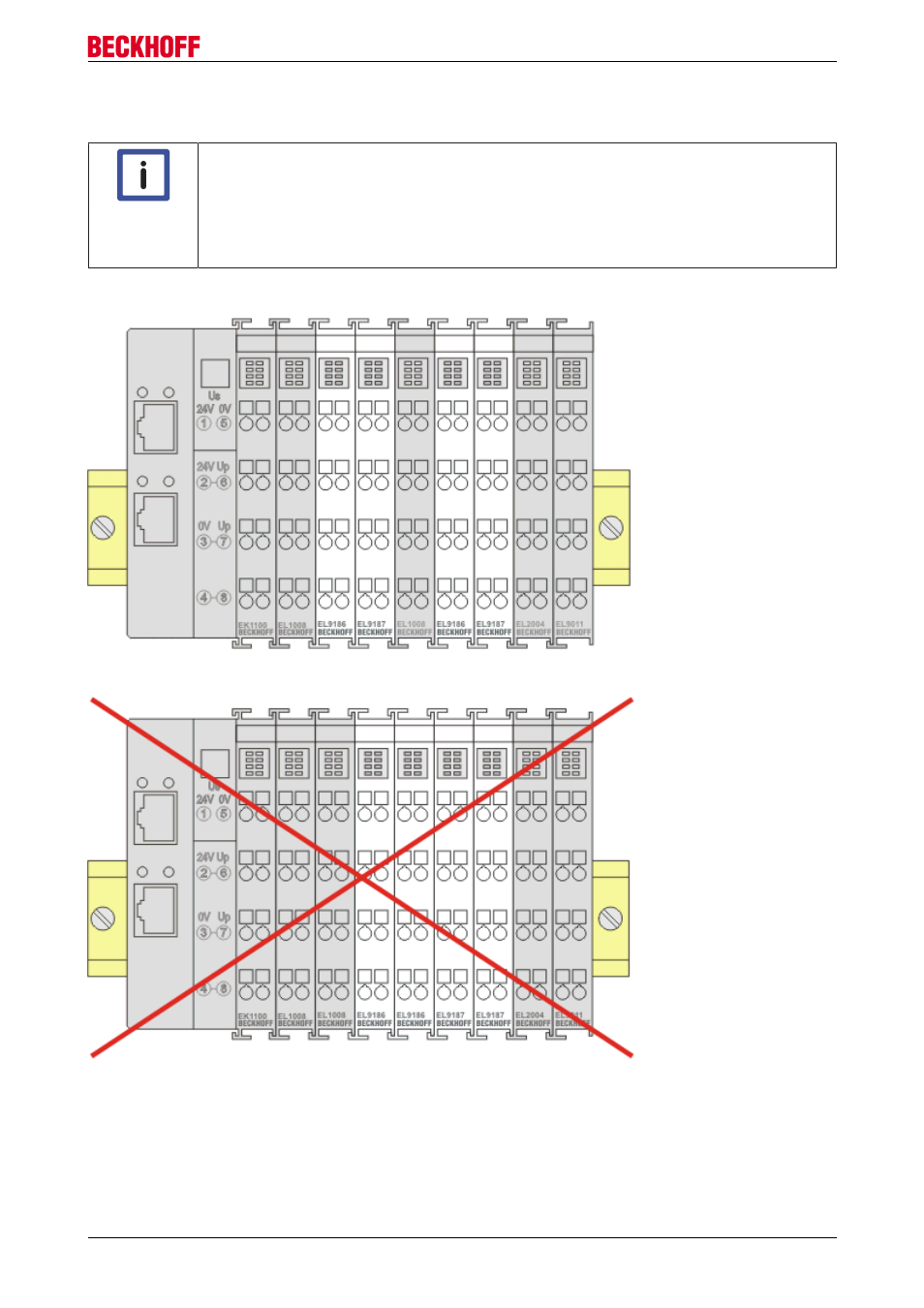

Beispiele für Montage von passiven Klemmen (hell eingefärbt)
Abb. 32: Korrekte Konfiguration
Abb. 33: Inkorrekte Konfiguration
