Inbetriebnahme

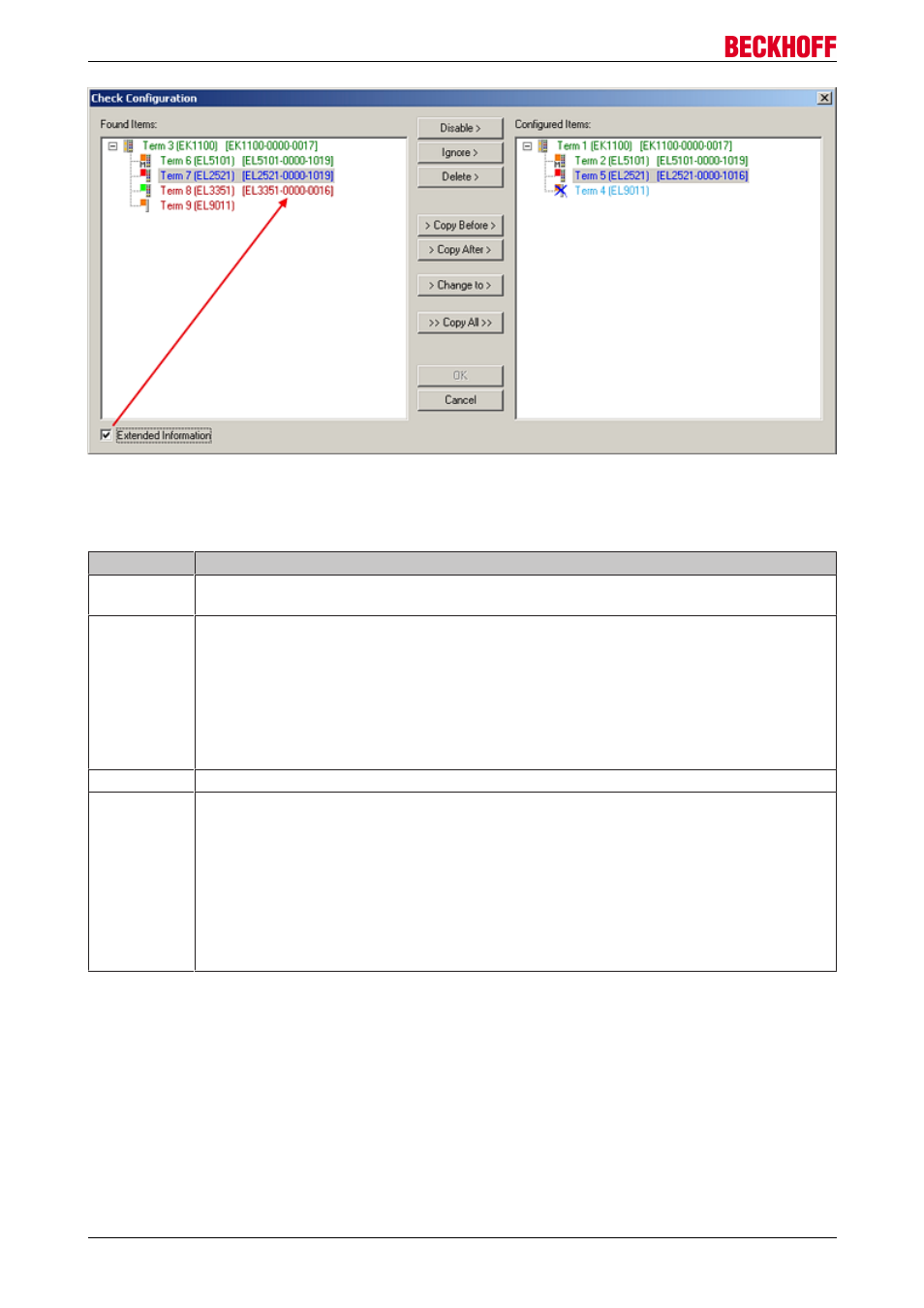

Abb. 86: Korrekturdialog
Die Anzeige der "Extended Information" wird empfohlen, weil dadurch Unterschiede in der Revision sichtbar
werden.
Farbe
Erläuterung
grün
Dieser EtherCAT Slave findet seine Entsprechung auf der Gegenseite. Typ und Revision
stimmen überein.
blau
Dieser EtherCAT Slave ist auf der Gegenseite vorhanden, aber in einer anderen Revision.
Diese andere Revision kann andere Default-Einstellungen der Prozessdaten und andere/
zusätzliche Funktionen haben.
Ist die gefundene Revision > als die konfigurierte Revision, ist der Einsatz unter
Berücksichtung der Kompatibilität möglich.
Ist die gefundene Revision < als die konfigurierte Revision, ist der Einsatz vermutlich nicht
möglich. Eventuell unterstützt das vorgefundene Geräte nicht alle Funktionen, die der
Master von ihm aufgrund der höheren Revision erwartet.
hellblau
Dieser EtherCAT Slave wird ignoriert (Button "Ignore")
rot
• Dieser EtherCAT Slave ist auf der Gegenseite nicht vorhanden
• Er ist vorhanden, aber in einer anderen Revision, die sich auch in den Eigenschaften
von der angegebenen unterscheidet.
Auch hier gilt dann das Kompatibilitätsprinzip: Ist die gefundene Revision > als die
konfigurierte Revision, ist der Einsatz unter Berücksichtung der Kompatibilität möglich,
da Nachfolger-Geräte die Funktionen der Vorgänger-Geräte unterstützen sollen.
Ist die gefundene Revision < als die konfigurierte Revision, ist der Einsatz
vermutlich nicht möglich. Eventuell unterstützt das vorgefundene Geräte nicht alle
Funktionen, die der Master von ihm aufgrund der höheren Revision erwartet.
