Grundlagen der Kommunikation

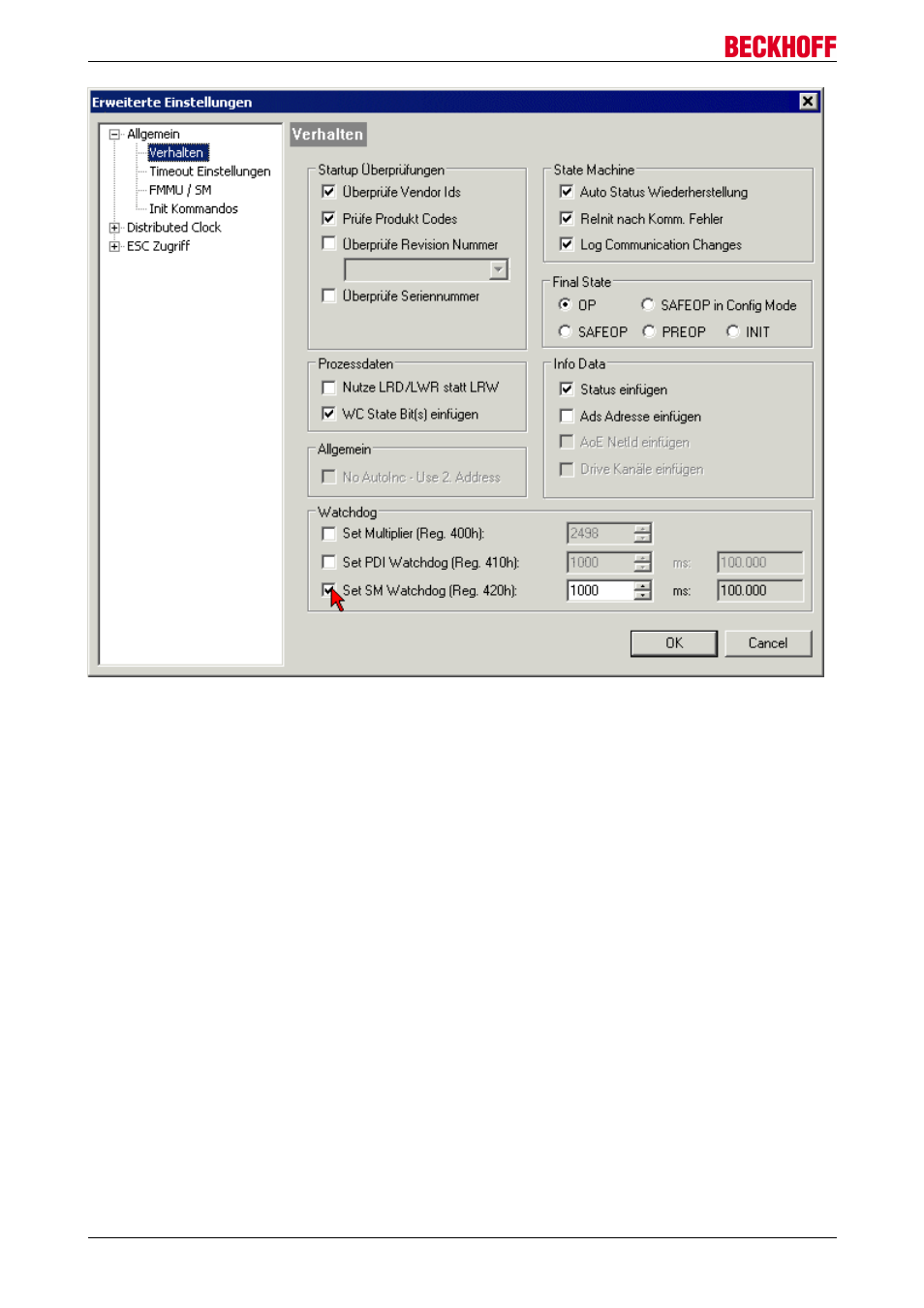

Abb. 18: Karteireiter EtherCAT -> Erweiterte Einstellungen -> Verhalten --> Watchdog
Anmerkungen:
• der Multiplier ist für beide Watchdogs gültig.
• jeder Watchdog hat dann noch eine eigene Timereinstellung, die zusammen mit dem Multiplier eine
resultierende Zeit ergibt.
• Wichtig: die Multiplier/Timer-Einstellung wird nur beim Start in den Slave geladen, wenn die Checkbox
davor aktiviert ist.
Ist diese nicht aktiviert, wird nichts herunter geladen und die im ESC befindliche Einstellung bleibt
unverändert.
Multiplier
Beide Watchdogs erhalten ihre Impulse aus dem lokalen Klemmentakt, geteilt durch den Watchdog-
Multiplier:
1/25 MHz * (Watchdog-Multiplier + 2) = 100 µs (bei Standard-Einstellung 2498 für den Multiplier)
Die Standard Einstellung 1000 für den SM-Watchdog entspricht einer Auslösezeit von 100 ms.
Der Wert in Multiplier + 2 entspricht der Anzahl 40ns-Basisticks, die einen Watchdog-Tick darstellen.
Der Multiplier kann verändert werden, um die Watchdog-Zeit in einem größeren Bereich zu verstellen.
Beispiel "Set SM-Watchdog"
Die Checkbox erlaubt eine manuelle Einstellung der Watchdog-Zeiten. Sind die Ausgänge gesetzt und tritt
eine EtherCAT-Kommunikationsunterbrechung auf, löst der SM-Watchdog nach der eingestellten Zeit ein
Löschen der Ausgänge aus. Diese Einstellung kann dazu verwendet werden, um eine Klemme an langsame
