Inbetriebnahme
• Die Prozessdateninformationen liegen bei so genannten "intelligenten" EtherCAT-Geräten ebenfalls im
CoE-Verzeichnis vor. Beliebige Veränderungen in diesem CoE-Verzeichnis, die zu abweichenden
PDO-Einstellungen führen, verhindern jedoch den erfolgreichen Hochlauf des Slaves. Es wird
abgeraten, andere als die vorgesehene Prozessdaten zu konfigurieren, denn die Geräte-Firmware
(wenn vorhanden) ist auf diese PDO-Kombinationen abgestimmt.
Ist lt. Gerätedokumentation eine Veränderung der Prozessdaten zulässig, kann dies wie folgt vorgenommen
werden, s. Abb. „Konfigurieren der Prozessdaten“.
• A: Wählen Sie das zu konfigurierende Gerät
• B: im Reiter "Process Data"in der Input- oder Output-Syncmanager zu wählen (C)
• D: die PDOs können an- bzw. abgewählt werden
• H: die neuen Prozessdaten sind als verlinkbare Variablen im Systemmanager sichtbar
Nach einem Aktivieren der Konfiguration und TwinCAT-Neustart (bzw. Neustart des EtherCAT
Masters) sind die neuen Prozessdaten aktiv
• E: wenn ein Slave dies unterstützt, können auch Input- und Output-PDO gleichzeitig durch Anwahl
eines so genannten PDO-Satzes ( "predefined PDO-settings") verändert werden.

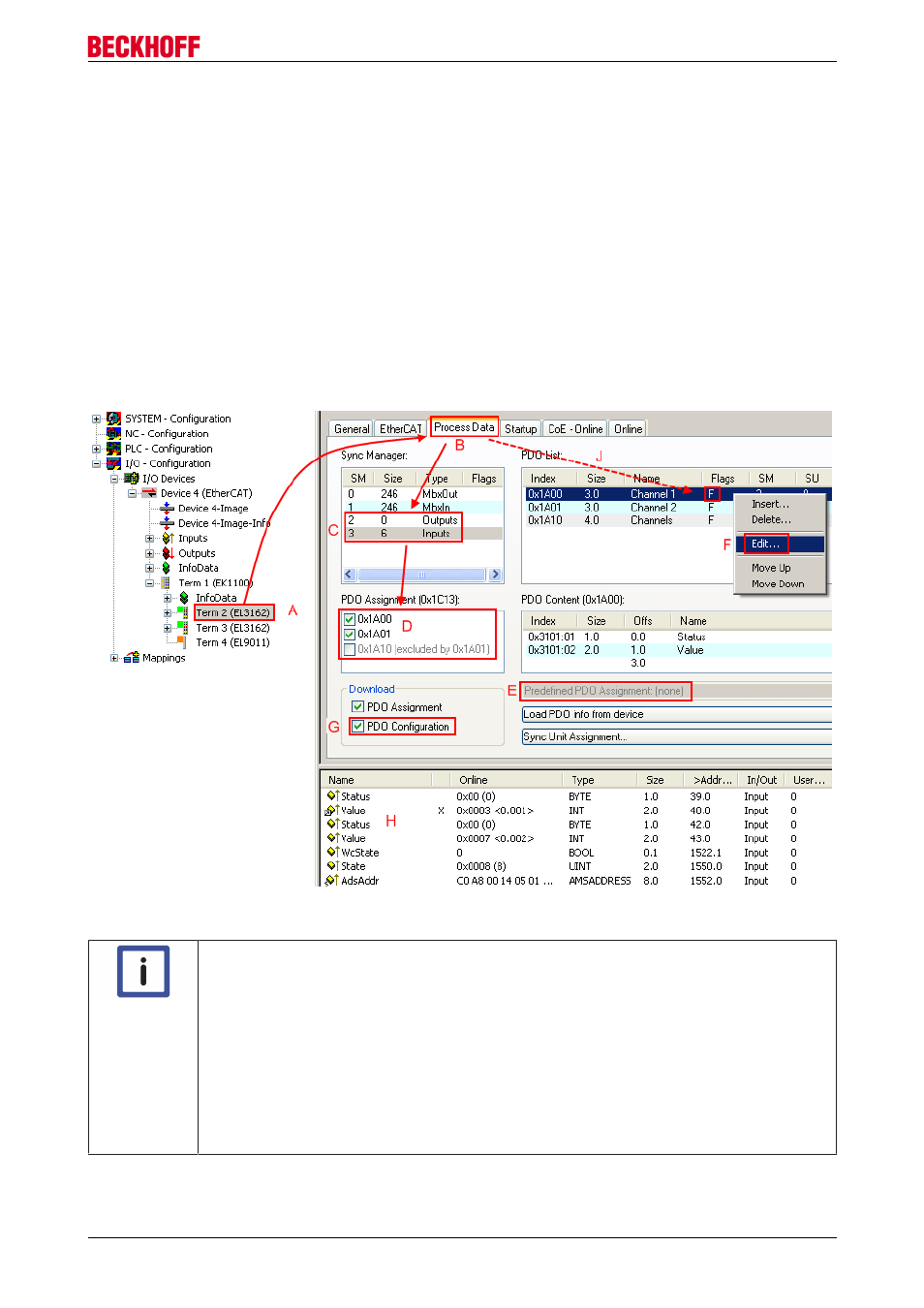

Abb. 91: Konfigurieren der Prozessdaten
Hinweis
Manuelle Veränderung der Prozessdaten
In der PDO-Übersicht kann lt. ESI-Beschreibung ein PDO als "fixed" mit dem Flag "F" ge-
kennzeichnet sein (Abb. „Konfigurieren der Prozessdaten“, J). Solche PDOs können prinzi-
piell nicht in ihrer Zusammenstellung verändert werden, auch wenn TwinCAT den entspre-
chenden Dialog anbietet ("Edit"). Insbesondere können keine beliebigen CoE-Inhalte als
zyklische Prozessdaten eingeblendet werden.Dies gilt im Allgemeinen auch für den Fall,
dass eine Gerät den Download der PDO Konfiguration "G" unterstützt.Bei falscher Konfigu-
ration verweigert der EtherCAT Slave üblicherweise den Start und Wechsel in den OP-
State. Eine Logger-Meldung wegen "invalid SM cfg" wird im Systemmanager ausgege-
ben:Diese Fehlermeldung "invalid SM IN cfg" oder "invalid SM OUT cfg" bietet gleich einen
Hinweis auf die Ursache des fehlgeschlagenen Starts.
