Inbetriebnahme
• Sie müssen die MAC-Adresse anpassen. Klicken Sie dazu auf Ihr EtherCAT-Gerät, anschließend
wählen Sie die Registerkarte Adapter und klicken hinter der MAC-Adresse auf Suchen (siehe Abb.
"Auswahl der MAC-Adresse"). Dort wählen Sie den richtigen Adapter aus.

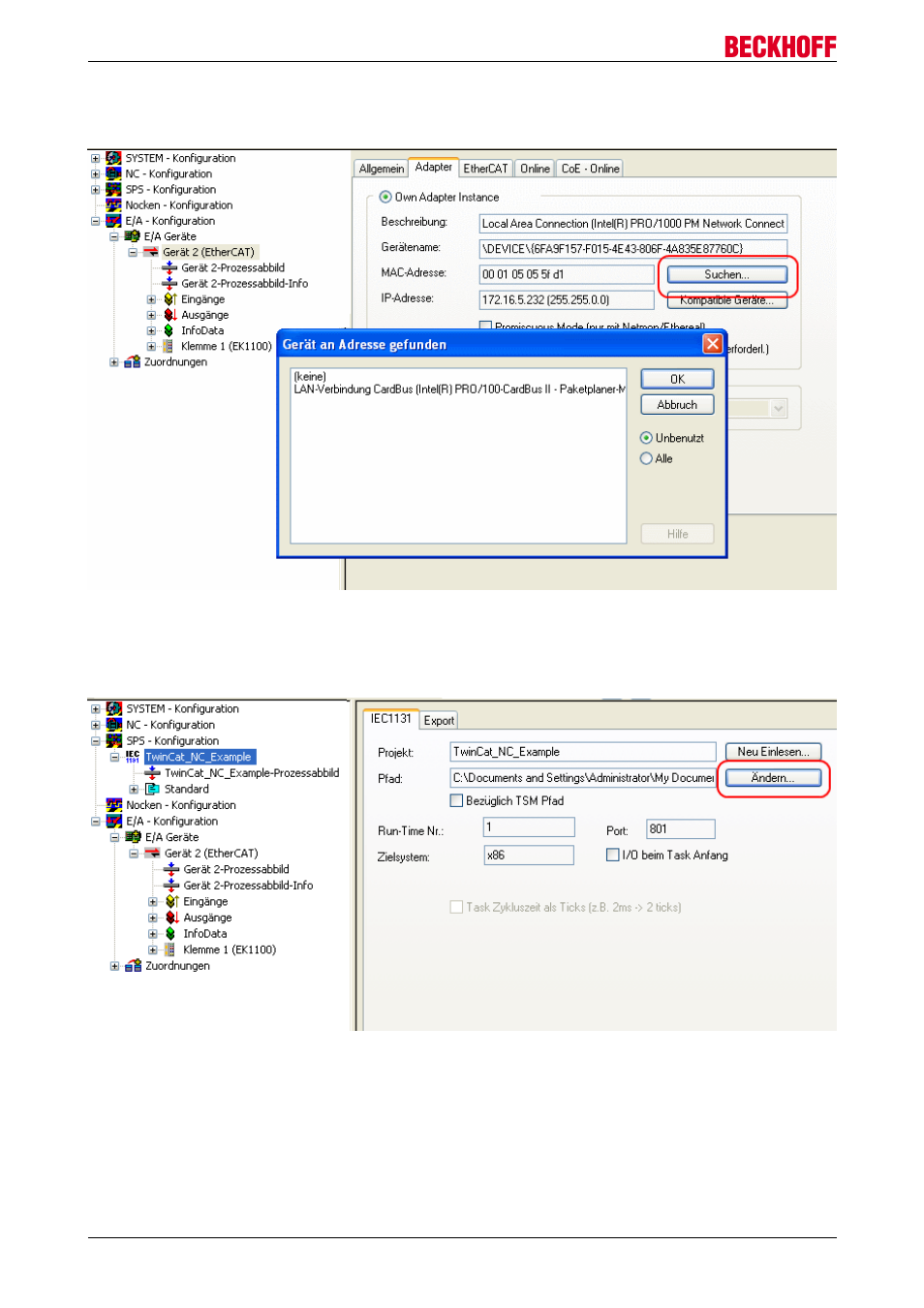

Abb. 131: Auswahl der MAC-Adresse
• Bei der SPS-Konfiguration muss der Pfad des SPS-Programms angepasst werden. Klicken Sie dazu
auf das angefügte SPS-Programm und wählen Sie die Registerkarte IEC1131 aus (siehe Abb. "Ändern
des SPS-Pfades"). Dort müssen Sie Ändern anwählen und den richtigen Pfad bestimmen.
Abb. 132: Ändern des SPS-Pfades
• Unter NC-Konfiguration ist bereits eine Schrittmotorklemme mit der NC verknüpft. Sollten Sie diese
neu verknüpfen müssen oder zusätzliche hinzufügen wollen, dann gehen Sie bitte wie im Kapitel
"Einbindung in die NC-Konfiguration [
Das PLC-Programm setzt sich wie folgt zusammen. Die Bibliotheken TcMC.lib und TcNC.lib müssen
eingebunden werden (siehe Abb. "Erforderliche Bibliotheken").
