4-26
TNC 407/TNC 415/TNC 425 1 Maschinen-Achsen 11.97
1.6.3 Lineare Achsfehler-Kompensation
Je lineare Achse kann ein linearer Achsfehler kompensiert werden. Der Achsfehler wird im
Maschinen-Parameter MP720 mit entsprechendem Vorzeichen eingegeben. Der Fehler ist positiv,
wenn der Tisch zu weit verfährt, und negativ, wenn er zu kurz verfährt.
Mit Maschinen-Parameter MP730 wird ausgewählt ob die lineare oder die nichtlineare Achsfehler-
Kompensation aktiv sein soll.
Für Drehachsen ist die lineare Achsfehler-Kompensation nicht wirksam.

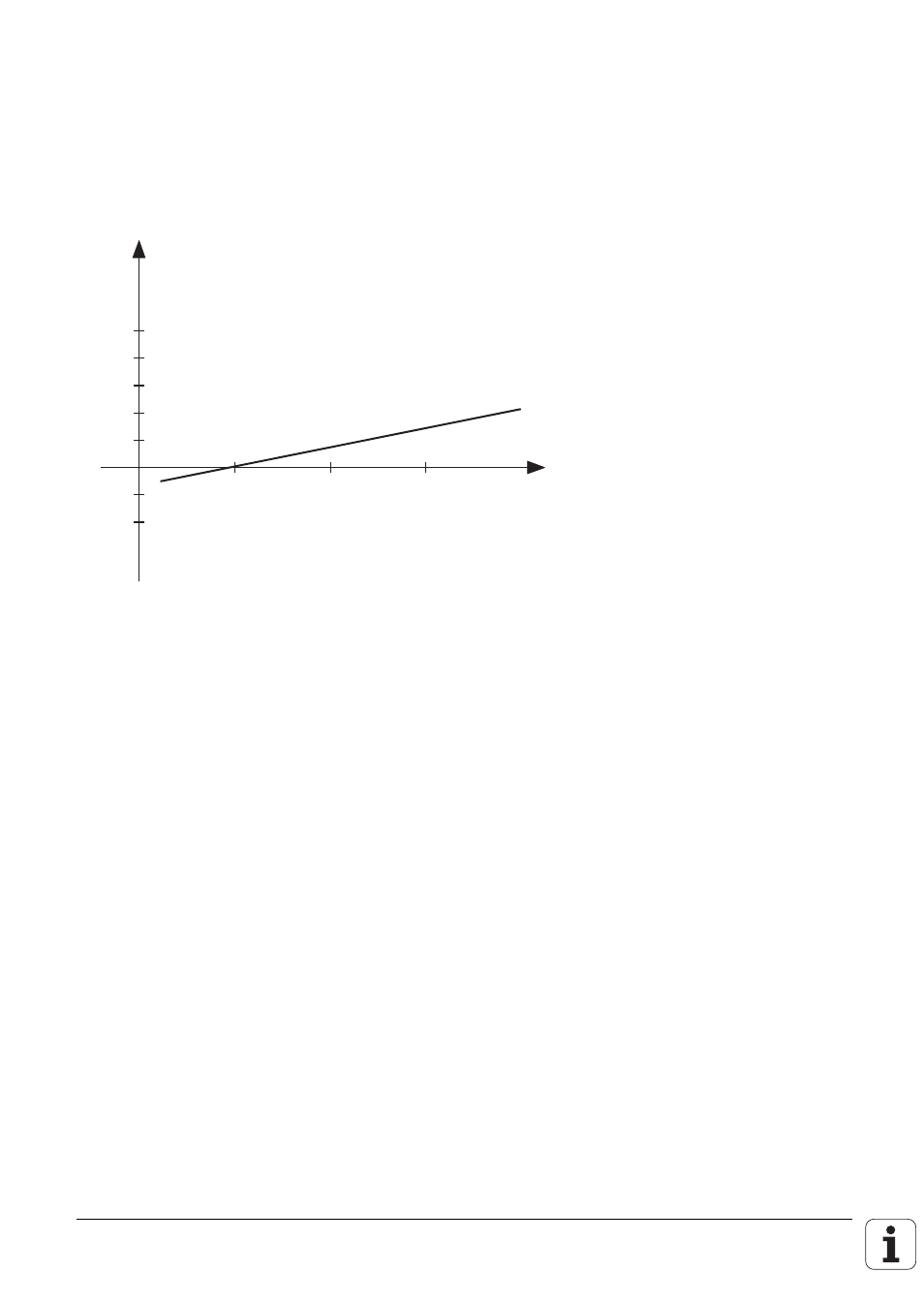

Ref.-Marke 500 1000 Meßsystem
[mm]
0.02
0.01
-0.01
-0.02
0
Fehler
[mm]
MP720 lineare Achsfehler-Kompensation
Eingabe: –1,000 bis +1,000 [mm/m]
MP720.0 Achse X
MP720.1 Achse Y
MP720.2 Achse Z
MP720.3 Achse 4
MP720.4 Achse 5
MP730 Auswahl lineare oder nichtlineare Achsfehler-Kompensation
Eingabe: %xxxxx
Bit 0 Achse X 0 = lineare Achsfehler-Kompensation
Bit 1 Achse Y 1 = nichtlineare Achsfehler-Kompensation
Bit 2 Achse Z
Bit 3 Achse 4
Bit 4 Achse 5
