TNC 407/TNC 415/TNC 425
1 Digitale Geschwindigkeitsregelung
11.97
1 Digitale Geschwindigkeitsregelung
Bei der TNC 425 wurde ein digitaler Drehzahlregler in die Steuerung integriert.
Die Vorteile dieses Konzeptes:
•
Hohe Dynamik
•
Großer Kv-Faktor
•
Schleppabstände nahe "Null"
•
Driftfreiheit
•
Hohe Konturtreue bei hohen Verfahrgeschwindigkeiten
•
Verfahrgeschwindigkeit bis 60 m/min
Zykluszeiten:
Bahn-Interpolation 3 ms
Fein-Interpolation 0,6 ms

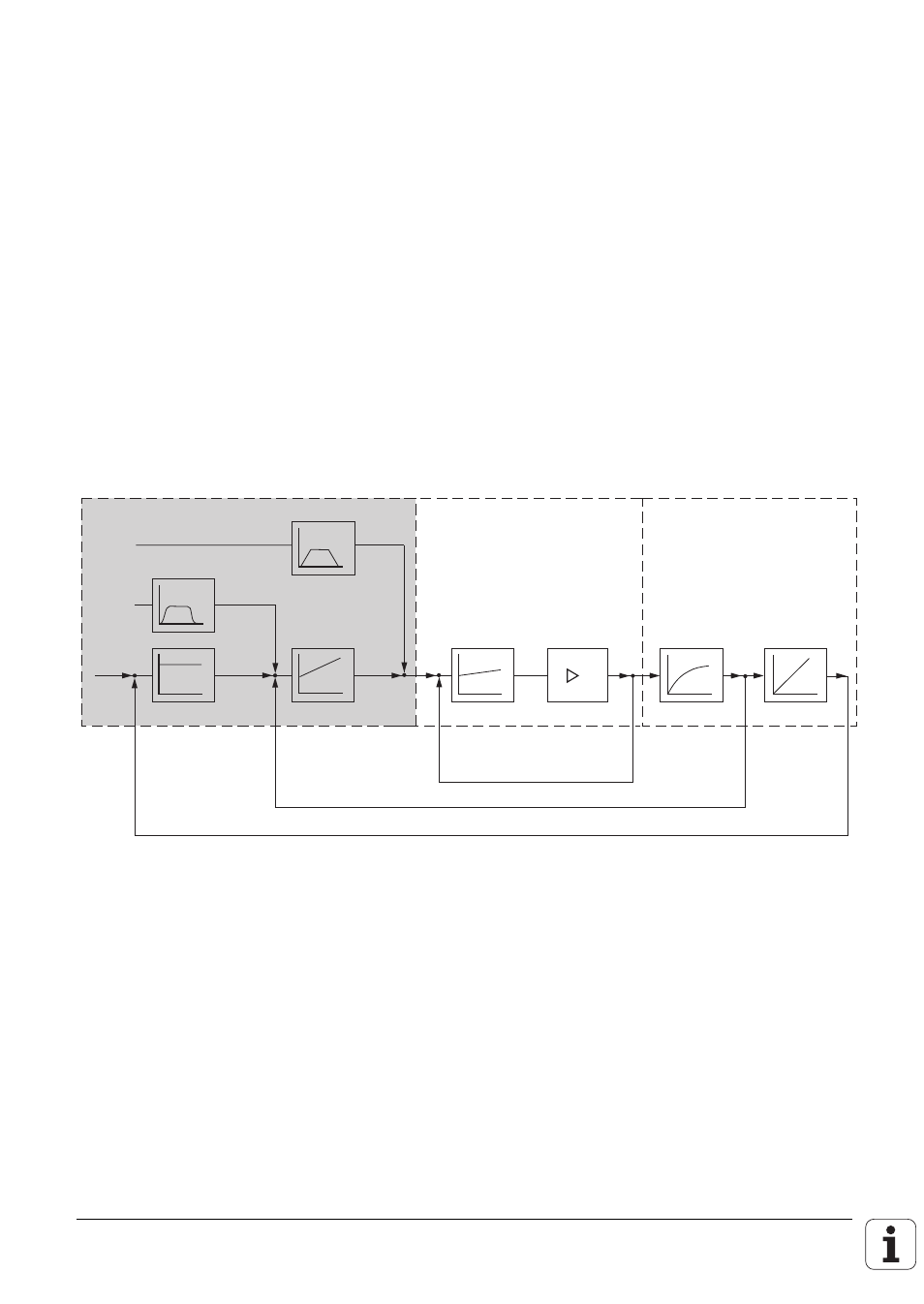

Blockschaltbild der TNC 425 mit integriertem digitalen Drehzahlregler
Maschinen-
schlitten
mit Längen-
meßsystem
Vorschubmotor
mit Drehgeber
für Drehzahl
und Rotorlage
Maschine
Strom-Ist
Lage-Ist
Drehzahl-Ist
TNC 425
digitaler
Drehzahlregler
Lageregler
Drehzahl-
Soll
–
+
(digit)
Strom-
Soll
–
+
Stromregler
Geschwindigkeits-
Vorsteuerung
Lage-
Soll –
+
Antriebsverstärker
Leistungsteil
Beschleunigungs-
Vorsteuerung
