TNC 407/TNC 415/TNC 425 1 PLC-Positioniermodul 10-5
1.3 NOT-AUS-Routine
Nach dem Einschalten der Versorgungsspannung wird die interne NOT-AUS-Abschaltung der TNCs
kontrolliert, d. h. für jeden Prozessor wird die Versorgungsspannung kurzzeitig weggeschaltet.
Durch geeignete Beschaltung ist dafür zu sorgen, daß bei einem Fehler in der Überprüfung der NC
das Positionier-Modul nicht betriebsbereit ist, d. h. die Spannung für die Rückmeldung wird

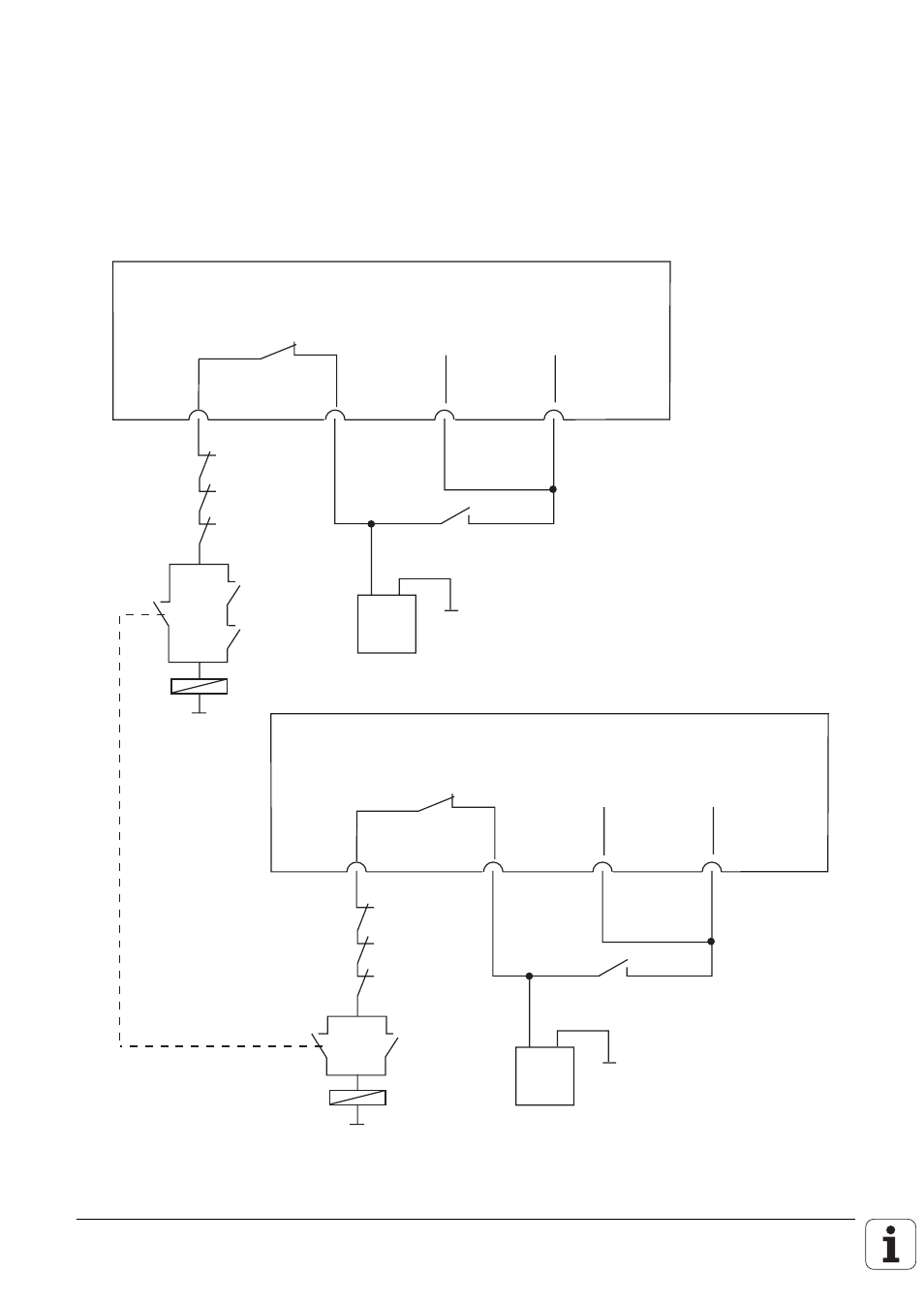

gegenseitig weggeschaltet. Dies kann wie im angegebenen Schaltbeispiel erfolgen.
Die Überprüfung wird mit gleichzeitiger Zuschaltung der Steuerungsspannung synchron gestartet.
+ –
LE 407/415
Schalter wird beim Einschalten der Steuerspannung von
jedem Mikroprozessor kurzzeitig geöffnet.
X41/34 X44/2 X44/1 X42/4
"Steuerung ist
betriebsbereit"
24V nicht
abschaltbar 24V
abschaltbar Rückmeldung
"Steuerung ist
betriebsbereit"
NOT-AUS
Tasten
Steuer-
spannung
ein
k1
k1
K1
24 V
PLC
+ –
LE 234.003
Schalter wird beim Einschalten der Steuerspannung von
jedem Mikroprozessor kurzzeitig geöffnet.
X21/34 X24/2 X24/1 X22/4
"Steuerung ist
betriebsbereit"
24V nicht
abschaltbar 24V
abschaltbar Rückmeldung
"Steuerung ist
betriebsbereit"
NOT-AUS
Tasten
Steuer-
spannung
ein
k1
k3
K3
24 V
PLC
k3
