11.97
TNC 407/TNC 415/TNC 425 16 Inbetriebnahme 4-269

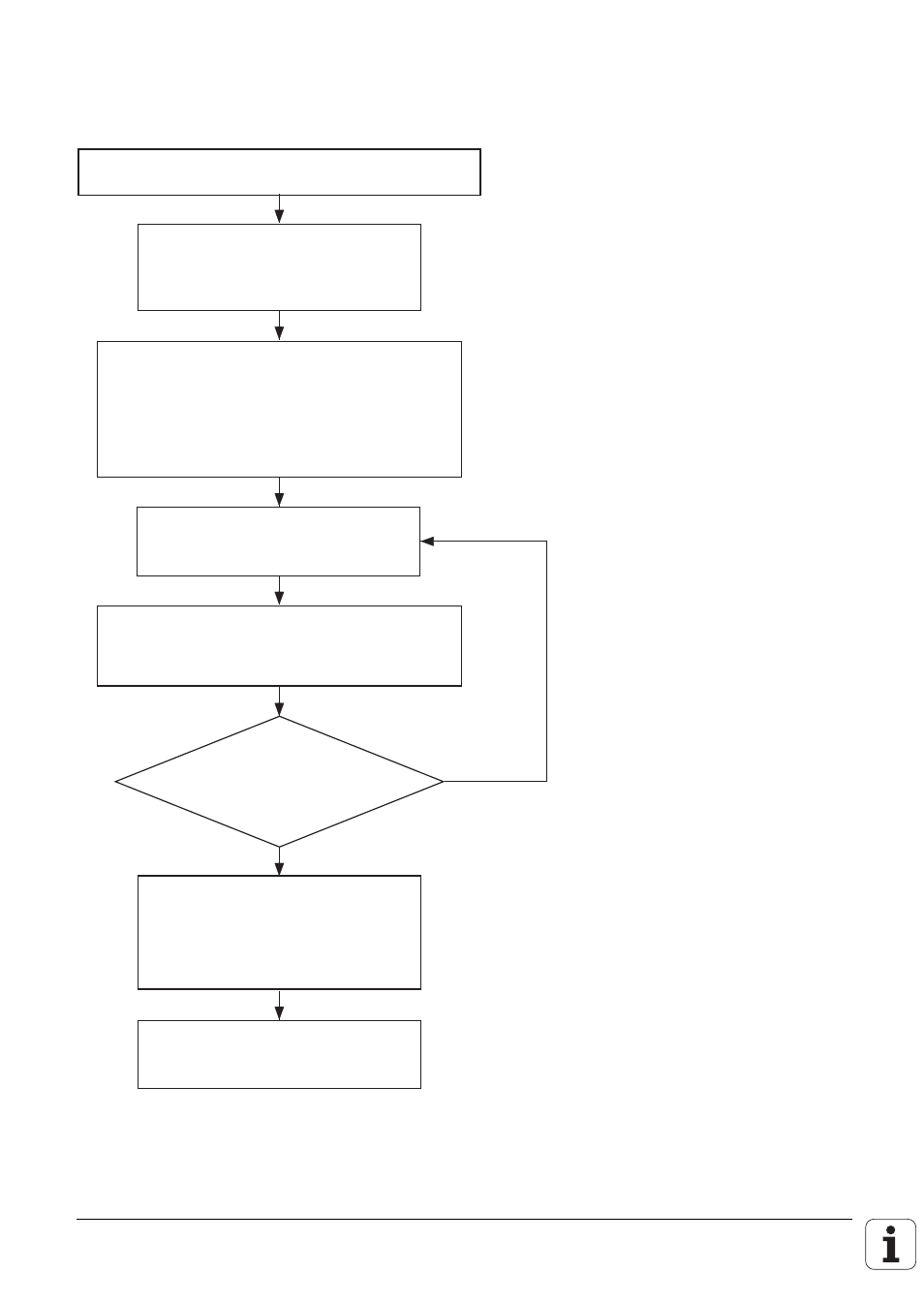

Beschleunigung optimieren
Falls die maximale Beschleunigung der Regelstrecke mit dem Batteriegerät nicht ermittelt werden
konnte, dann die Beschleunigung wie folgt optimieren:
NEIN
JA
Eingabe folgender Werte für
die Positions-Überwachung
MP1410: 0,5
MP1420: 30
Speicher-Oszillograph an Tachometer
des Servo-Verstärkers der X-Achse anklemmen.
MP1060
"Beschleunigung"
in kleinen Schritten erhöhen.
In Betriebsart
"PROGRAMMLAUF -SATZFOLGE"
externe START-Taste betätigen,
Maschine läuft.
Beschleunigung aus MP1060.0
in MP1060.1 bis 1060.4 eingeben.
Achse Y, Z, IV und V mit dem
gefundenen Beschleunigungswert
verfahren. Werte ggf. verkleinern.
Das 0,7- bis 0,9fache der er-
mittelten Werte als Beschleunigung
in MP1060 eingeben.
In Betriebsart
"PROGRAMM-EINSPEICHERN"
folgendes Programm eingeben:
LBL 1
X 100
1) R0 F MAX
X 0 R0 F MAX
CALL LBL 1 REP 100/100
Steuerung stoppt
Maschine mit Fehleranzeige
"POSITIONIERFEHLER"
?
1)
Verfahrwege so groß programmieren, wie in der betreffenden Achse möglich.
