6 Anzeige und Bedienung
Über Maschinen-Parameter und PLC-Merker kann das Verhalten der Steuerung für bestimmte
Funktionen beeinflußt werden.
Alle Maschinen-Parameter und PLC-Merker, die die Anzeige und die Bedienung der Steuerung
beeinflussen und für die kein eigenes Kapitel in diesem Handbuch besteht, sind im Kapitel "Anzeige
und Bedienung" beschrieben.

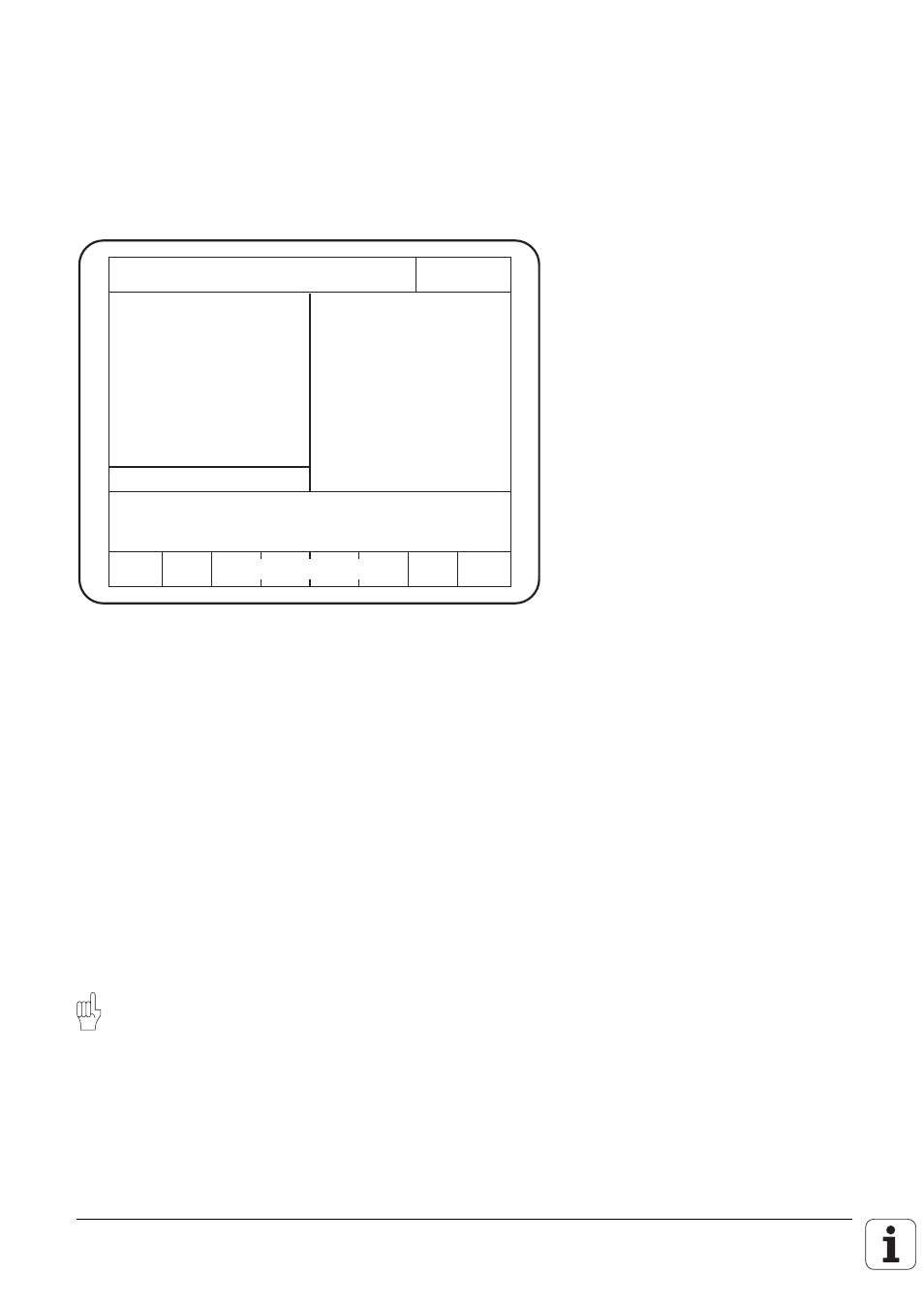

Zur optimalen Darstellung der Information am Bildschirm wurde die Anzeige in mehrere "Fenster"
aufgeteilt.
Vordergrund - Betriebsart
Hintergrund
Betriebsart
Programm - Text
Grafik-Fenster
oder
zusätzliche
Status-Anzeige
PLC-Fenster
Status-Fenster
Softkey-Leiste
Die Anzeigen am Bildschirm können über Maschinen-Parameter und PLC-Merker beeinflußt werden.
6.1 Maschinen-Nullpunkt
In den Betriebsarten ”Manueller Betrieb" und "Elektr. Handrad" kann ein Bezugspunkt (Werkstück-
Nullpunkt) definiert werden.
NC-Positioniersätze beziehen sich normalerweise auf diesen gesetzten Bezugspunkt. Soll sich ein
Positioniersatz nicht auf den gesetzten Bezugspunkt, sondern auf den Maschinen-Nullpunkt
beziehen, so muß dies mit M91 programmiert werden. Der Abstand des Maschinen-Nullpunkts zum
Maßstab-Nullpunkt wird in Maschinen-Parameter MP960.x eingetragen. Alle REF-bezogenen
Anzeigen und Positionierungen beziehen sich auf den Maschinen-Nullpunkt.
Sollen die NC-Positioniersätzen sich immer auf den Maschinen-Nullpunkt beziehen, so kann das
"Bezugspunkt-Setzen" mit MP7295 achsspezifisch ausgesperrt werden.
Mit MP950.x kann eine weitere maschinenfeste Position definiert werden. Will man sich in einem
Positioniersatz auf diese Position beziehen, so muß dies mit M92 programmiert werden. In MP950.x
wird der Abstand dieser maschinenfesten Position zum Maschinen-Nullpunkt eingegeben.
M91 und M92 sind satzweise wirksam.
Mit MP7296 kann eingestellt werden, ob der Bezugspunkt neu über Softkey "DATUM SET" oder
zusätzlich mit den Achstasten gesetzt werden kann.
