5.5 Anschluß der Meßsysteme
Beachten Sie bei der Montage bitte die Vorschriften in den Montageanleitungen der jeweils einge-
setzten Meßsysteme.
Meßsystemkabel müssen ohne Zwischenklemmung verlegt werden. Verwenden Sie für die Ver-
bindung bitte nur HEIDENHAIN-Stecker und -Kupplungen.

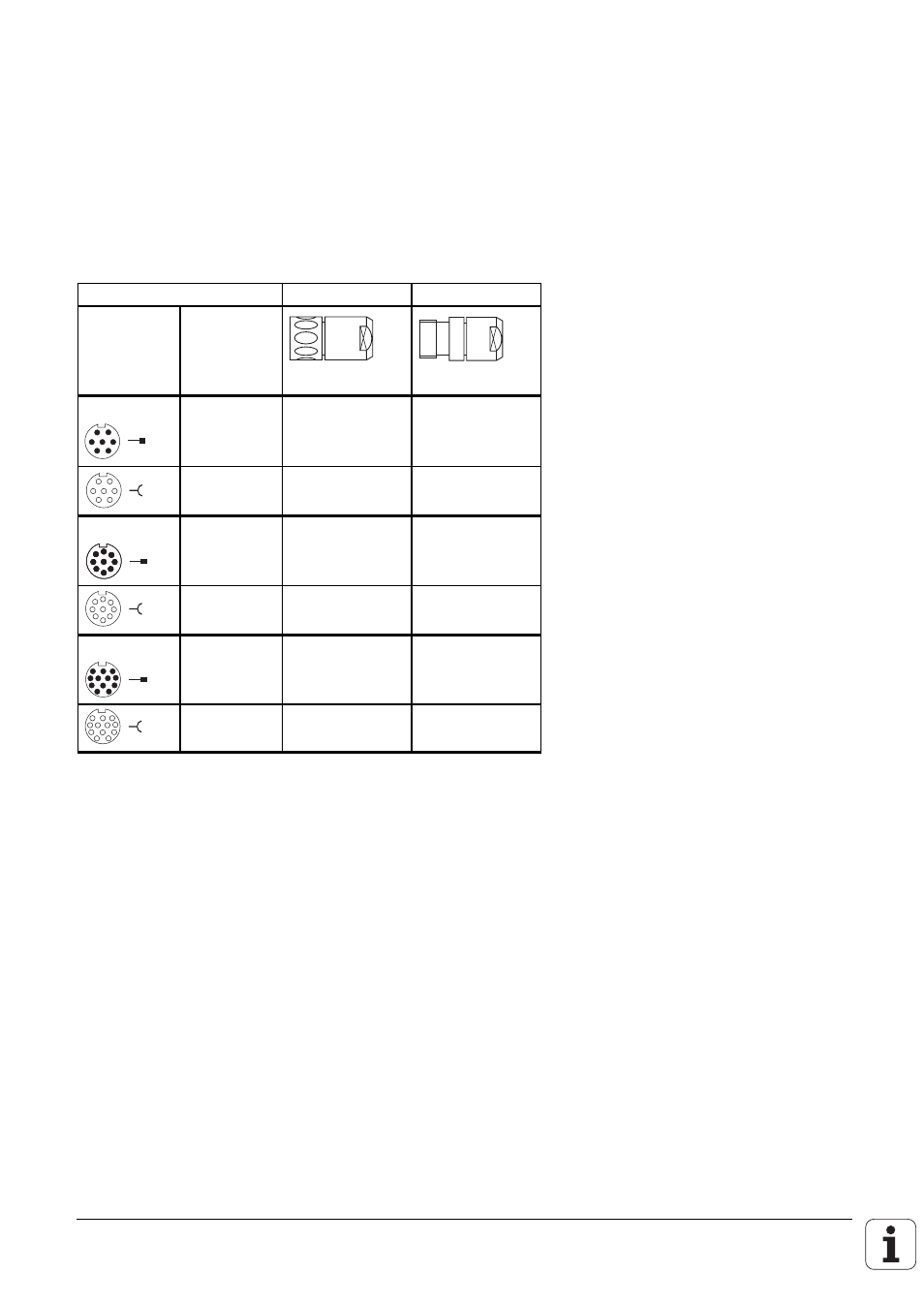

Typ Stecker Kupplung
Polzahl Kabel Ø
für PUR-Kabel für PUR-Kabel
7polig
6 mm
8 mm 237 524 20
237 524 24 —
—
6 mm
8 mm —
237 524 21 237 525 11
—
9polig
6 mm
8 mm 237 524 03
237 524 02 —
—
6 mm
8 mm 237 524 15
237 524 10 237 525 07
237 525 04
12polig
6 mm
8 mm 237 524 06
237 524 07 237 525 01
237 525 03
6 mm
8 mm 237 524 14
237 524 12 237 525 09
237 525 06
